Begagnad rörproduktionslinje Märke: Bazhou Wanxin Industrial and Trading Tillverkningsår: 2021 Rörproduktionslinjen består av: Avrullare med två stationer Funktion: Avrullar rullen passivt. Konstruktion: Tvåstationsutformning med 180° rotation; manuell utvidgning. Fördelar: Snabb påfyllning, enkel och bekväm hantering. Hydraulisk sax och stumsvetsmaskin Funktion: Skär av remsans fram- och bakändar, centrerar remsan och svetsar ihop den igen. Konstruktion: Manuell hydraulisk sax med bom, främre och bakre tryckrullar, främre och bakre centreringsrullar samt svetsanordning. Skärmetod: Hydraulisk sax Pressmetod: Dubbelcylinderpress Svetsmetod: Manuell svetsning Rullackumulator Funktion: För att säkerställa kontinuerlig produktion av det svetsade röret är en lagringsenhet installerad efter skär- och stumsvetsplattformen. Den matar kontinuerligt remsan medan materialet förbereds för lastning, avrullning, skärning och svetsning. Konstruktion: Ramtyp, med rörliga och fasta ramar (inklusive matningsanordning). Matningshastighet: max. 120 m/min Lagringshastighet: max. 200 m/min Lagrad bandlängd: 200–400 m Motor för klämrulle: växelström 11 kW Formnings- och kalibreringsmaskin Arbetshöjd: +850 mm Effekt: växelström/likströmsmotor 160 kW, 1000–2000 varv/min Reduktionsväxel: kugghärdad Uppbyggnad: Passiv 5-valsriktare, vertikala valsar för bandmatning; formning via 7 horisontella valsställ och 8 vertikala valsställ; styrning, pressning, avgradning, kylning och kalibrering via 6 horisontella valsställ och 5 vertikala valsställ; 1 runt kalibreringsställ. Rundkalibreringsvalsställ: 1 uppsättning utjämningsanordning; 2 sidor med 8 valsar, 4 valsar per sida; Ø30 mm, 40Cr, härdad, anlöpt och härdad. Horisontell valsaxel: Ø60 mm, lagerposition 55, material 40Cr Ytbehandling av horisontella valsar: Ythärdning, HRC 50–55 Lagerglidare: Smidd stål 45# Vertikal valsaxel: Ø40 mm, material 40Cr, kylhärdad, anlöpningshärdad och härdad Vertikala och horisontella rullar – Stativtyp: Portaltyp, öppningsbredd 120 mm, klämning av horisontellt rullstativ justerbar via snäckväxel Material för horisontella och vertikala rullstativ: Svetsat, följt av åldringsglödgning Växellåda: Spiralkonisk kuggväxel Klämrullaxel: Ø50 mm, 2 klämrullar, justerbara via manuell skruvstång Styraxeln: Ø40 mm Avgradningskniv: 2 st, en i drift, en som reserv Kylbehållare Kallsåg Funktion: Kallsågen är en av de viktigaste maskinerna i ERW-valslinjen. Den kan kapa rören till förinställd längd under höghastighetsproduktion. Typ: KK-5-50 Rördiameter: Runda rör Ø16–63,5 mm samt motsvarande fyrkantiga och rektangulära rör Skärlängd: Valfri längd mellan 1–6 m Materialtjocklek: 0,6–2,5 mm Sågmotor: 11 kW växelströmsmotor med frekvensomriktare Matningsmotor: 2,9 kW servomotor, Yaskawa Drivmotor: 11 kW servomotor, Yaskawa Matningssätt: Servostyrd flerstegsmatning Matningshastighet: max. 110 m/min Klämkraft: Pneumatisk Sågblad: Ø400 mm Sågreducerare, modell: KK-80 Sågslag (ställningslängd): 3 m Maskinens mått: 4500 × 1500 × 1300 mm Transportbana, bord och förpackningsmaskin Funktion: Formade rör transporteras automatiskt från rullen till bordet. De förpackas i sexkantiga buntar med hjälp av en enkel förpackningsmaskin. Rullbanans längd: 16 m, 1 motor YCT200-4A, 5,5 kW Anmärkning: De tekniska uppgifterna och beskrivningarna är hämtade från den ursprungliga orderbekräftelsen. De är endast avsedda som information och är inte bindande.
Översikt
- märke: BAZHOU
- år: 2021
- MODELL: Wanxin
- tillämpningstyp: Andra plåtbearbetningsmaskiner
- Plats: Rumänien
- maskintyp: Plåtbearbetningsmaskin
Teknisk information - BAZHOU Wanxin
Mått
- Maskinhöjd: 1300 mm
- Maskinlängd: 4500 mm
Ytterligare information

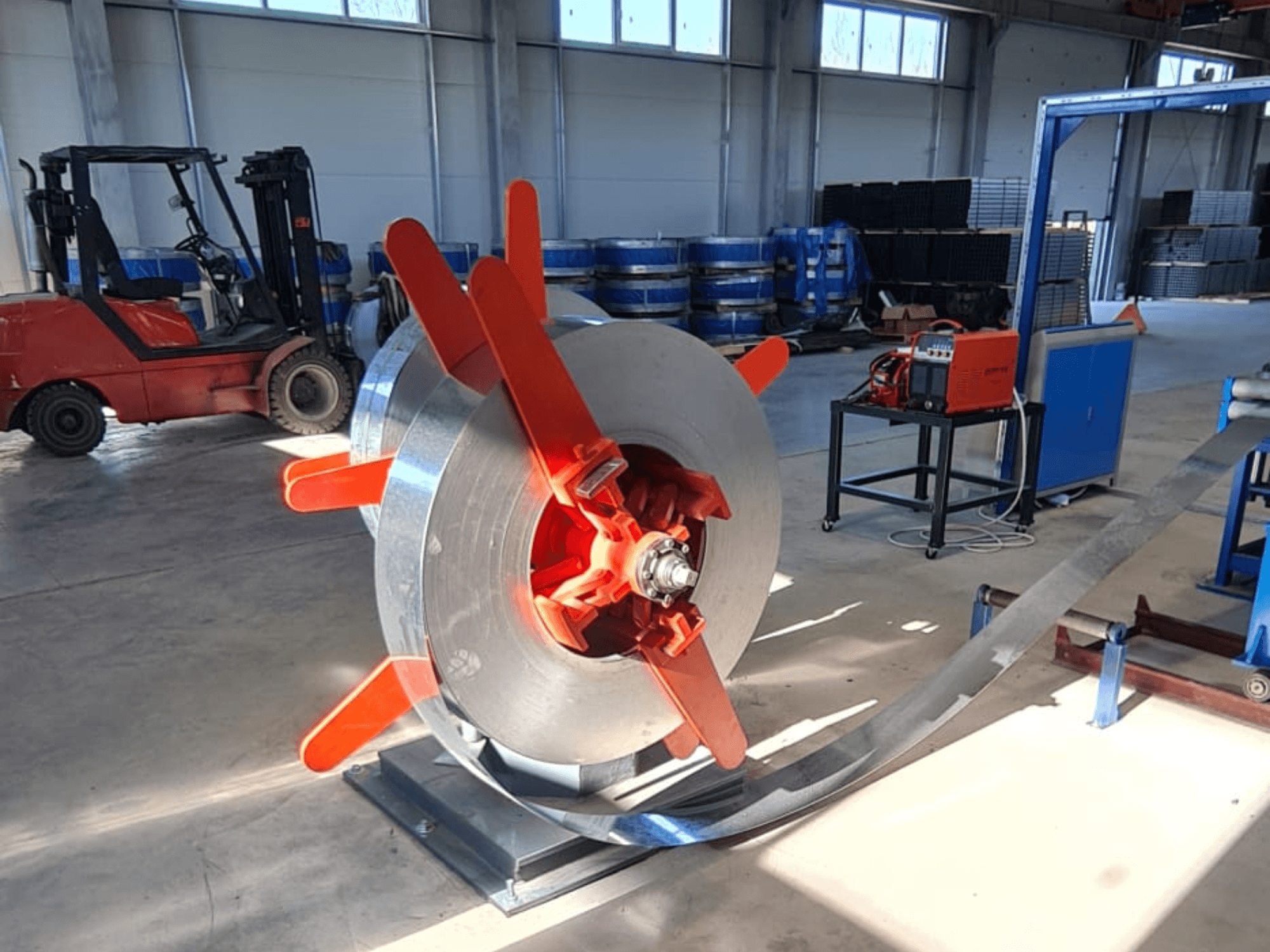

Avrullare med två stationer
Funktion: Avrullar spolen passivt
Konstruktion: Tvåstationer med 180° rotation; manuell utvidgning
Fördel: Snabb påfyllning, enkel hantering
Hydraulisk skär- och stumsvetsmaskin
Funktion: Skär av fram- och bakändarna på bandet, centrerar och svetsar ihop igen
Konstruktion: Manuell hydraulisk sax med bom; tryckrullar fram och bak; centreringsrullar fram och bak; svetsanordning
Skärmetod: Hydraulisk sax
Pressmetod: Dubbelcylinderpress
Svetsmetod: Manuell svetsning
Rullackumulator
Funktion: Säkerställer kontinuerlig produktion vid bandbyte
Konstruktion: Ramtyp med rörliga och fasta ramar (inkl. matningsanordning)
Matningshastighet: max 120 m/min
Lagringshastighet: max 200 m/min
Lagrad bandlängd: 200–400 m
Motor för klämrulle: AC 11 kW
Formnings- och kalibreringsmaskin
Arbetshöjd: +850 mm
Huvuddrivningseffekt: växelströms-/likströmsmotor 160 kW, 1000–2000 varv/min; reduktionsväxel: härdad; växellåda: spiralformad konisk kuggväxel
Inmatning/formning: Passiv 5-valsriktare; vertikala valsar för bandmatning; formning via 7 horisontella + 8 vertikala valsställ
Styrning/pressning/avgradning/kylning/kalibrering: 6 horisontella + 5 vertikala valsstativ; 1 runt kalibreringsstativ
Rundkalibreringsvalsställ: 1 utjämningsanordning; 2 sidor med 8 valsar (4 per sida); valsar med Ø30 mm, 40Cr, härdade/anlöpta/härdade
Horisontell valsaxel: Ø60 mm, lagerposition 55, material 40Cr; ythärdning HRC 50–55
Vertikal rullaxel: Ø40 mm, material 40Cr, härdad/anlöpd/härdad
Lagerglidare: Smidd stål 45#
Stativtyp: Portaltyp; öppningsbredd 120 mm; horisontell stativklämning justerbar via snäckväxel
Stativets material: Svetsat, åldringsglödgat
Klämrullens axel: Ø50 mm, 2 rullar, manuell skruvjustering
Styraxel: Ø40 mm
Avgradningskniv: 2 st (1 i bruk, 1 reserv)
Kylbehållare: Ingår
Kallsåg (typ KK-5-50)
Funktion: Kapar rör till förinställd längd vid linjehastighet
Rördiameter: Rund Ø16–63,5 mm (samt motsvarande fyrkantiga/rektangulära)
Skärlängd: 1–6 m
Materialtjocklek: 0,6–2,5 mm
Sågmotor: 11 kW växelström med frekvensomvandlare
Matningsmotor: 2,9 kW servomotor (Yaskawa)
Drivmotor: 11 kW servomotor (Yaskawa)
Matningsläge: Servostyrd flerstegshastighet
Hastighetsföljning: max 110 m/min
Spänning: Pneumatisk
Sågblad: Ø400 mm
Sågreducerare: Modell KK-80
Sågslag (ställningslängd): 3 m
Anmärkning
De tekniska uppgifterna och beskrivningarna är hämtade från den ursprungliga orderbekräftelsen och är endast avsedda som information; de är inte bindande.
Tilläggsutrustning
Transportband, bord och förpackningsmaskin
Funktion: Automatisk rörtransport från valsverk till bord; packar i sexkantiga buntar
Rullbanans längd: 16 m
Drivning: 1 motor YCT200-4A, 5,5 kW
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
** Standardleveransen omfattar enbart basmaskinen. Tillbehör och kringutrustning bekräftas uttryckligen först under köpprocessen genom bindande avtal.
