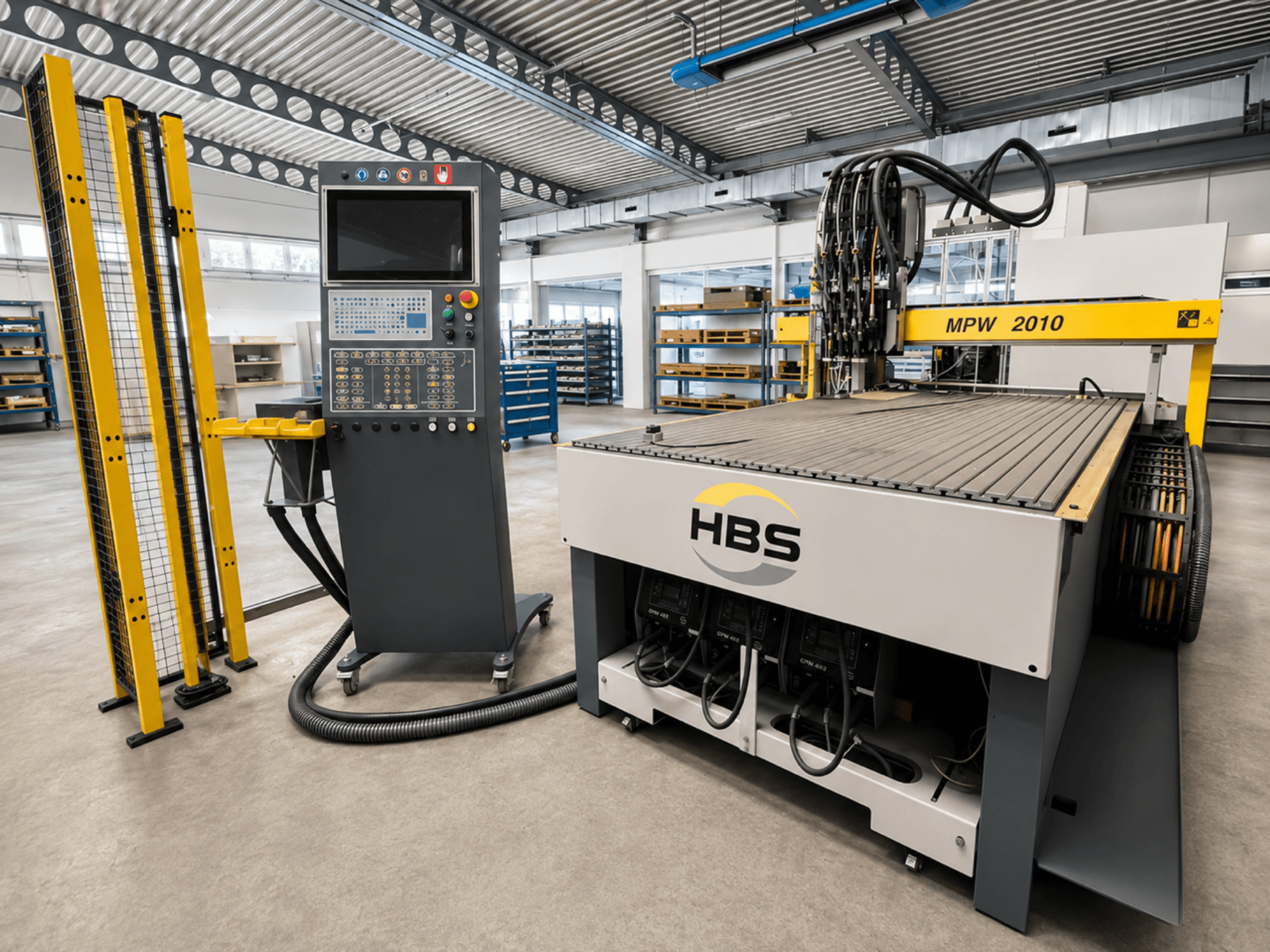

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Arbetsområde (X-axeln): 1250 mm (huvud 1 till 3) / max. 1450 mm

- Arbetsområde (Y-axel): 2 250 mm

- Arbetsslag (Z-axel): 0–200 mm (motordriven, fritt programmerbar, totalt slag 215 mm)

- Förflyttningshastighet (X-/Y-axeln): ca 48 m/min

- Förflyttningshastighet (Z-axel): ca 25 m/min

- Svetskapacitet: ca 30 till 40 bultar/minut

- Maskinens noggrannhet (stål/aluminium): ± 0,2 mm (för HBS CD-bultar Ø3–Ø8 mm)

- Bultdiametrar: Ø 3 mm till Ø 8 mm (med fläns)

- Bultlängder: 8 mm till 40 mm (matningskapacitet för 7 till 50 mm)

- Nätanslutning: 3 x 400 V växelström / 32 A / 50–60 Hz

- Ansluten belastning: max. 12 kVA

- Luftanslutning: min. 6 bar, max. 10 bar

- Luftförbrukning: ca 10 l/svetsad bult

- Styrenhet: HBS PC Control (Schneider Electric)

- Drivenheter: 3 st HBS-CDMI 2402 / 230 V EU-enheter

- Automatiska bultmatare: 1x HBS VBZ-3 helautomatisk bultmatare med skålmatare

- Automatiska svetshuvuden: 1x HBS KAH 412C LCD automatiskt svetshuvud

- Säkerhetssystem: säkerhetsljusridå av kategori 4 (höjd 1 500 mm) med stängsel på två sidor och nödstopp

Medföljande tillbehör:

HBS verktygs-/ombyggnadsväska för KAH 412, pneumatisk nedhållningsanordning (HBS-PN-NH), spruta med 3 munstycken (MPW TC), ombyggnadssats VBZ-U6 (Ø 3, 4, 6, 8 mm)
