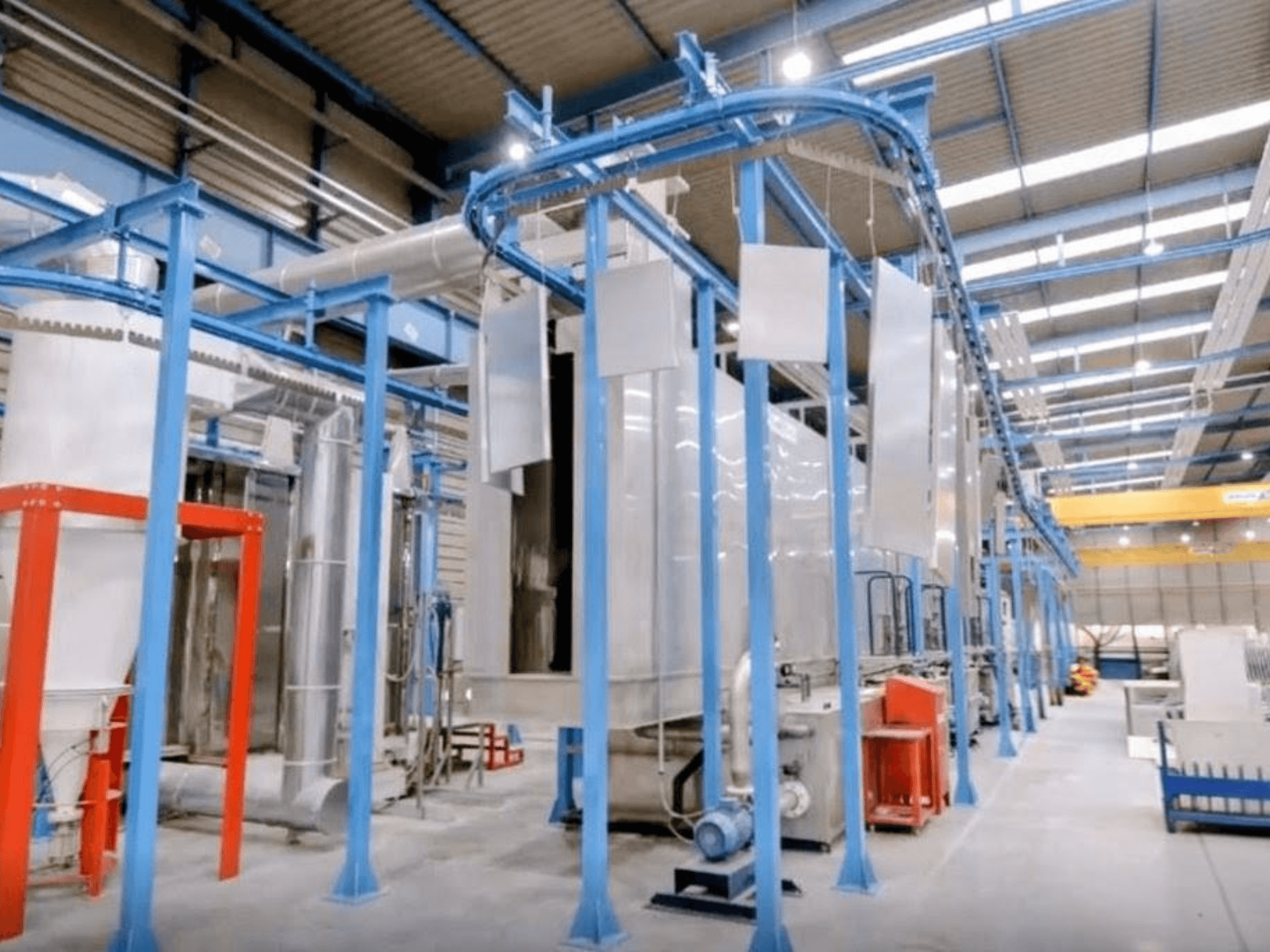

CABYCAL - lppES-OTH-CAB-2018-00001

• Transportör

  • Typ: Hängande monorailtransportör (frekvensomriktardriven)

  • Hastighetsområde: 0,75 till 1,2 m/min (konstruktionshastighet 0,75 m/min)

• Reciprokator (applikationsaxel)

  • Max vertikalt slag: 2 200 mm (justerbart)

  • Vertikal hastighet: 0,14 till 0,6 m/s (justerbar)

  • Positioneringsrörelse: Manuell justering

• Kapacitet för arbetsstycken

  • Arbetsstyckets material: Metall

  • Max. arbetsstyckets mått (L x B x H): 1 000 x 100 x 2 000 mm

  • Mätutrymme (B x H): 300 x 2 200 mm

  • Maximal last: 35 kg per 800 mm hängare

  • Produktionskapacitet: 56 hängare/timme vid 0,75 m/min; 90 hängare/timme vid 1,2 m/min

• Pulverlackeringssystem

  • Märke/modell: Nordson Encore LT

  • Reciprokatorer: 2 elektroniska reciprokatorer

  • Automatiska pulverpistoler: 4 automatiska pulverpistoler med individuella styrmoduler

  • Pulverkabin och återvinning: Kabin med återvinningscyklon och absolutfilter med automatisk pulsjetrengöring

  • Lufthastighet vid öppningarna: ca 0,5 m/s

• Linjekomponenter och termisk utrustning

  • Förbehandlingstunnel: 5-stegs rengöringstunnel med kemiska bad, ångutsug, förkopplingsmagnetventiler

  • Torkugn: Gaseldad, inbyggd värmeväxlare, 2x luftcirkulationsfläktar, 2x luftridåfläktar

  • Härdningsugn (polymerisationsugn): Gaseldad, inbyggd värmeväxlare, 2 st. luftcirkulationsfläktar, 1 st. luftridåfläkt, 1 st. topputsug

  • Ugnbrännare: BALTUR (kod 17080010 / BTG 15 5060HZ)

  • Maximal driftstemperatur: 180 °C

• Anslutningar och tekniska krav

  • Elanslutning: 400 VAC, 3-fas + noll + jord, 50 Hz

  • Total elektrisk effekt: 90 kW (ca 80 kW nätkrav)

  • Elförbrukning: ~80 % (exklusive appliceringsbås)

  • Bränsle för uppvärmning: Naturgas

  • Värmeeffekt: Totalt 520 kW (650 kW installerad kapacitet / ~420 kW förbrukning med värmeåtervinning)

  • Tryckluft: Ren, torr luft vid 6–8 bar (2x 1/2"-anslutningar + 1x 1"-anslutning för applicering)

  • Omvänd osmosvatten: 1-punktsdistribution (TTS) vid 2–3 bar; ~600 l/h via 2"-inlopp

  • Byggnadskrav: 4–5 takgenomföringar för avgasrör; avloppsbrunn/avloppsdike rekommenderas för dränering vid förbehandling

Tilläggsutrustning

• 1 st manuell pulverpistol med integrerad styrenhet

• 1x Komplett siktningsenhet med 10 m matningsslang

• 1x 36 kg pulverbehållare

• 1 st återvinningsventuripump
