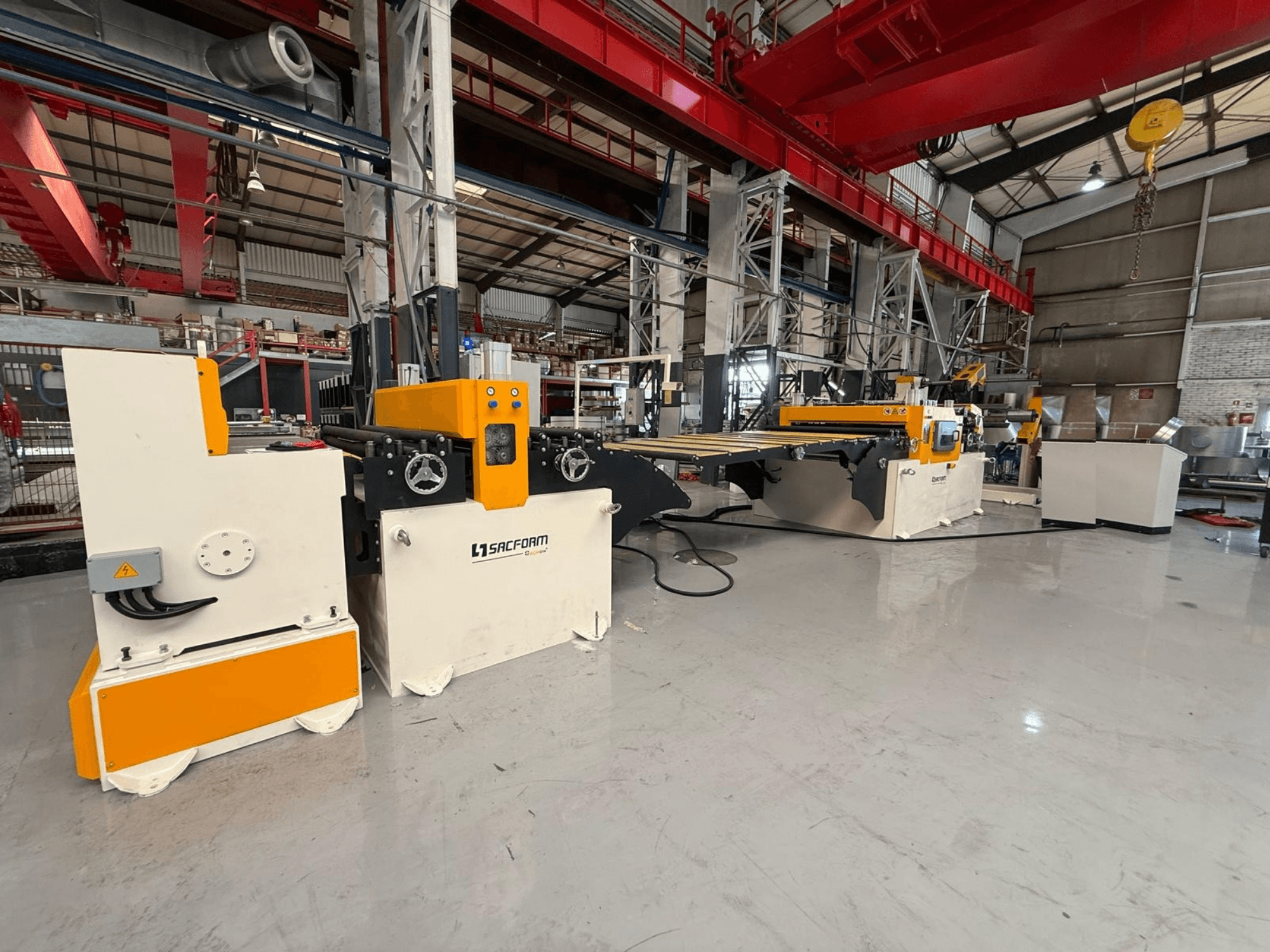

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Kapacitet: 1 500 mm bredd × 1–3 mm tjocklek (AL/MS), upp till 1,5 mm (SS), 6-tonsrullar

• Material: Aluminium (AL), mjukt stål (MS), rostfritt stål (SS)

• Färdig plåtstorlek: bredd 500–1 500 mm; längd 500–4 000 mm

• Rullspecifikationer: inre diameter 490/610 mm; ytterdiameter max 1 400 mm; vikt max 6 000 kg

• Linjens hastighet: 30 m/min fri arbetshastighet (start-stopp-skärning tillför ~2,5 s per skärning)

• Operatörer: 1

• Ström och anslutningar:

  • El: 380 V, 3-fas, 50 Hz; hjälelsnät 220 V, 50 Hz; 24 V DC magnetventiler

  • Installerad effekt 32 kW; typisk effektförbrukning 13 kW

  • Tryckluft: 6 bar

  • Hydraulik: drift 120 bar; huvuddrift 220 bar; 2 hydraulaggregat, vardera 40 L

• Styrning och elektronik: Siemens PLC; Siemens/Rexroth-elektronik och kontrollpanel; 7-tums pekskärm; möjlighet till fjärrsupport

Linjekonfiguration (inkluderade moduler och viktiga specifikationer)

• Hydraulisk spolmatningsvagn:

  • Kapacitet 6 000 kg (enkel spole), maxbredd 1 500 mm, max ytterdiameter 1 400 mm

  • V-formad bädd, hydraulisk förflyttning och lyft (300 mm slaglängd), panelstyrning

• Hydraulisk avrullare med enkel axel:

  • Kapacitet 6 000 kg; max. bandbredd 1 500 mm; inre diameter 490–610 mm; ytterdiameter 1 400 mm

  • Hydraulisk mandrel med konisk expansion; motordriven trumma med reduktionsväxel, justerbar hastighet

  • Övre tryck-/säkerhetsarm; lasersensor för kontrollerad avrullning och automatisk stopp

• Automatisk inmatnings-/trådningsplattform med servostyrd böjningsarm:

  • Automatisk trådning av rullen och överföring till riktmaskin

  • Böjningsarm: 2 rullar Ø 110 mm, servodrivna; 2 kolvar

  • Plattformens rörelse: hydraulisk upp/ner och fram/tillbaka; automatisk, ingen manuell trädning

• Rätningsenhet:

  • Hastighet upp till 30 m/min; arbetsbredd 500–1500 mm

  • Totalt 11 rullar: 7 riktningsrullar, 2 matningsrullar, 2 klämrullar (alla Ø110 mm)

  • Motoriserad justering av riktaren; hydrauliskt öppningsbar rullgrupp

  • Pneumatiskt rulltryck; kugghjulsgrupp med lågt spel; kugghjulsmaterial 8620

  • Vertikala lagerstyrningar; 2 styrningsenheter; breddjustering via kugghjussystem

  • PVC-beläggningsfunktion ingår

• Servomatare:

  • Hastighet upp till 30 m/min; maxbredd 1500 mm; tjocklek 1–3 mm

  • 2 servorullar (övre/undre) Ø 110 mm; rullmaterial 4140

  • Encoderbaserad längdskärningsstyrning; pneumatiskt tryck; kugghjul med lågt spel

  • Styrning: dubbelsidiga sidostyrningar, horisontella styrrullar, justering av kugghjulsbredd, höger/vänster inriktning upp till 90°

  • Servostyrning: automatisk matningscykel, programmerbar hastighet, programmerbar skärlängd och antal, minne för 250 program och upp till 50 längder, 7-tums pekskärm, 8 externa utgångar

• Start-stopp-giljotinsax:

  • Skärkapacitet 1–3 mm; bredd 1500 mm

  • Bladmaterial 2379; blad med hög kolhalt/hög kromhalt; 2 skärkanter övre, 4 skärkanter nedre

  • Justerbart bladavstånd; mekanisk plåtklämning

  • Cirka 2,5 s cykeltidsförlust per skärning; teflonledningar på skärbalken

• Hydraulik- och pneumatikmärken: Bosch Rexroth/Bucher hydraulventiler; Festo/Pemaks pneumatik; motorer Gamak/Yilmaz

• El/automation: Siemens PLC; komponenter från Siemens/Rexroth; elskåp och automationssystem

Anmärkningar

• Kapaciteten för rostfritt stål är begränsad till max 1,5 mm tjocklek.

• Den angivna hastigheten på 30 m/min är fri linjehastighet; den faktiska genomströmningen beror på start-stopp-cykeln för skärningen (~2,5 s per skärning).
