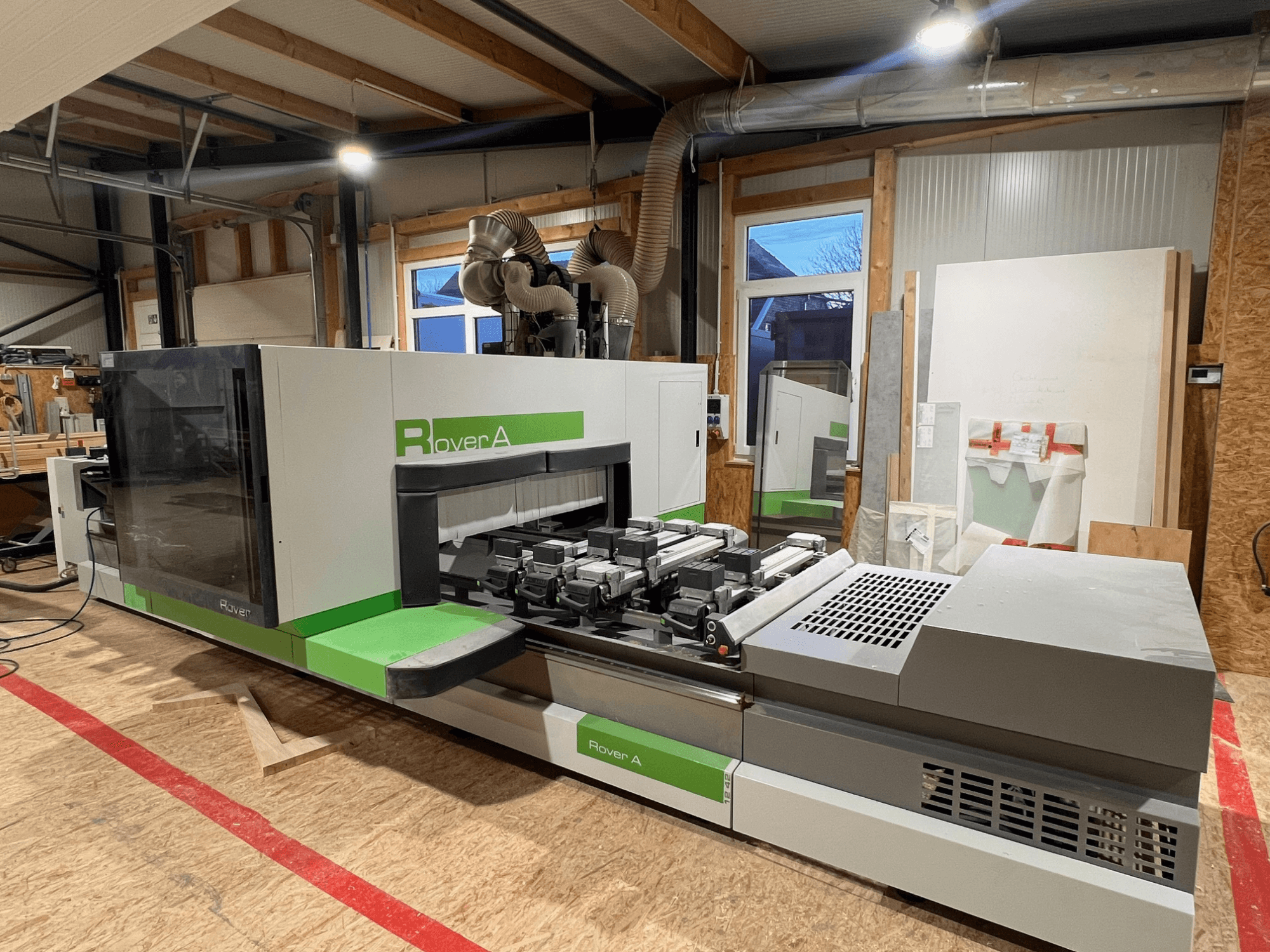

BIESSE - Rover A 1242DE-CNC-BIE-2021-00001

• Arbetsområde

  • Y (5-axlig): 1270 mm

  • Y (4-axlig): 1260 mm

  • Z (med H=74 mm vakuummoduler): 230 mm

  • Z (med H=29 mm vakuummoduler): 275 mm

• Axlar och drivenheter

  • X & Y: Kuggstångsdrivning; noggrannhetsklass 6

  • Z: Kulskruv med förspänd mutter; noggrannhetsklass ISO C7

  • Motorer: Borstlösa motorer med digitala drivenheter via Mechatrolink-systemet

• Styrsystem och PC-hårdvara

  • Styrning: BH660 (PC-baserad) med WRT-teknik (Windows Real Time)

  • PROCESSOR: Intel Core i5 eller högre

  • RAM-MINNE: 16 GB

  • Lagring: 256 GB SSD eller högre

  • Monitor: 21,5-tums LCD-färgskärm

  • Operativsystem: Windows Windows med tillägg för processhantering i realtid

  • Anslutningsmöjligheter: Ethernet-kort; USB-portar

• Elektrisk och pneumatisk

  • Strömförsörjning: 380 / 400 / 415 V - 50/60 Hz

  • Styrspänning: 24 V DC (stabiliserad strömförsörjning)

  • Kylning av skåp: Luftkonditioneringssystem för drift upp till 40°C (104°F)

  • UPS (avbrottsfri strömförsörjning): 7-10 minuters drifttid för dataskydd

• Stöd för arbetsstycke (ATS-system)

  • Stöd för arbetsstycke: 8 ATS-stöd i aluminium på linjära styrningar

  • Modulbärare: 24 bärare (132 × 132 × H41,5 mm) med pneumatisk fastspänning

  • Uppställningsassistent (SA): Manuell positionering med LED-indikatorer; ±1,5 mm precision

  • Vakuumzoner: 2 oberoende arbetsområden i X; 2 oberoende fastspänningsområden i X

• Programvara och licenser

  • Primär programvara: NC-HOPS 7 MacroCAM

• Säkerhet och underhåll

  • Säkerhetssystem: Stötfångarsystem (fram och bak) för omedelbart stopp vid kollision

  • Skydd: Genomskinlig frontplatta av polykarbonat och ljudabsorberande kåpa

  • Smörjning: Automatiskt smörjsystem för linjärstyrningar och kuggstång/pinjong

Ytterligare utrustning

• Vakuumpumpar (stöd/tillval): Upp till två enheter, 90/100 m³/h eller 250 m³/h vardera
