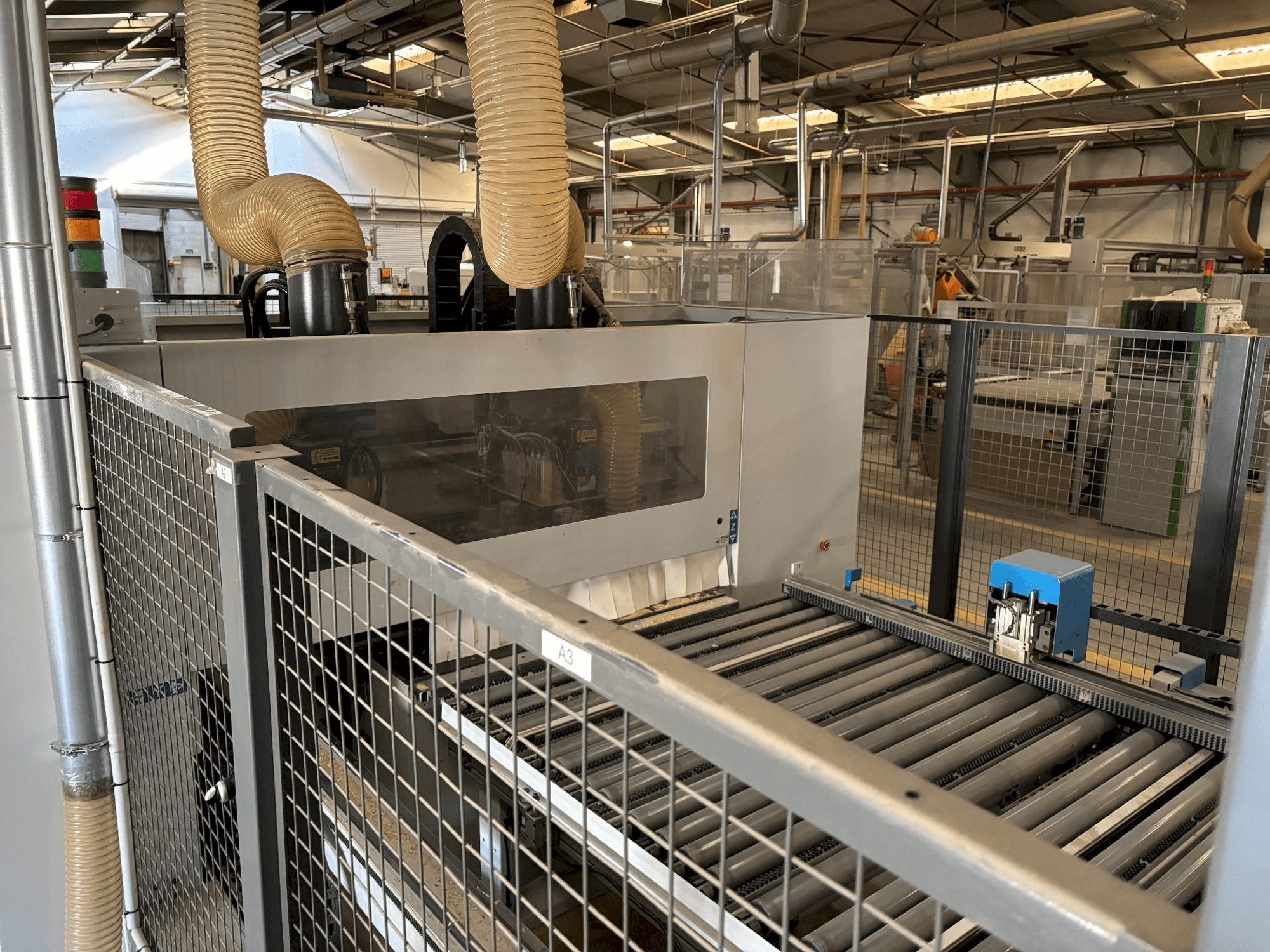

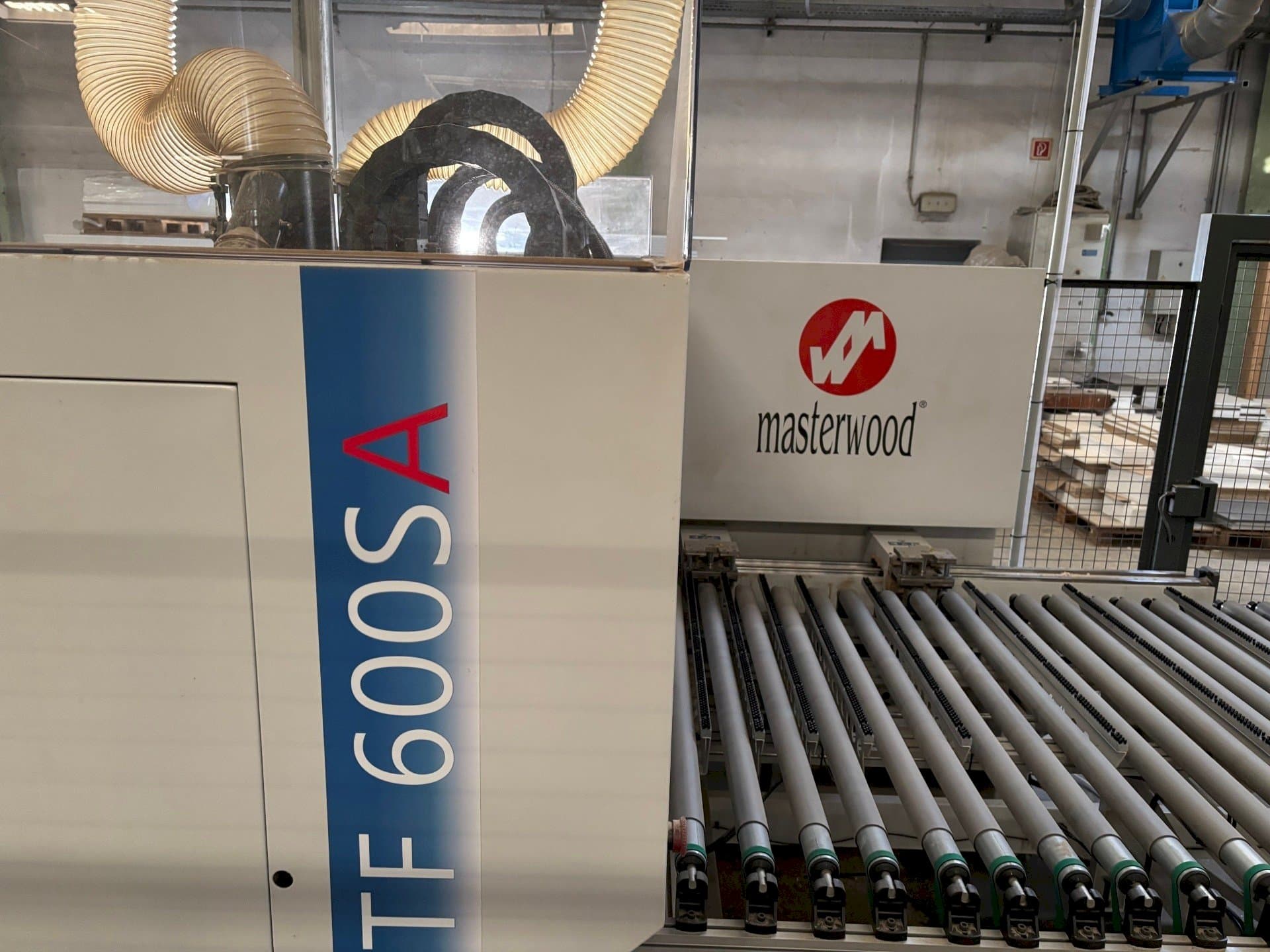

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

Begagnat bearbetningscenter Märke: Masterwood Typ: MasterDrill TF 600 SA År: 2020 Med bearbetningscentret TF 600 SA kan skivor i olika storlekar bearbetas efter varandra från alla sex sidor utan avbrott. Arbetsstyckena transporteras längs X-axeln med hjälp av två oberoende gripare. Griparna är NC-styrda och fungerar även som referensanslag för inriktning av arbetsstyckena. De är dessutom utrustade med en anordning för automatisk mätning av arbetsstyckets tjocklek. Max. matningshastighet för griparna: 130 m/min. Minsta och största arbetsstyckemått: - Arbetsstyckets tjocklek: 8–60 mm - Arbetsstyckets längd: 400–2500 mm - Arbetsstyckets bredd: 400–950 mm Borrhuvuden: - Borrhuvudena är tillverkade i ett enda gjutstycke av aluminiumlegering. Två borrhuvuden bearbetar arbetsstycket ovanifrån, ett underifrån. Denna placering av borrhuvudena gör TF 600 SA till en mångsidig maskin med hög borrdynamik. Övre borrhuvuden: - Vertikala borrar i X-riktningen: 7+7 - Vertikala borrar i Y-riktningen: 5+5 - Horisontella borrar i X-riktningen: 2x2 + 2+2 - Horisontella borrar i Y-riktningen: 2+2 Nedre borrhuvud: - Vertikala borrar: 3x3 Spårsåg: - En spårsåg monterad på det övre borrhuvudet nära anslaget möjliggör spårfräsning i X-riktningen (sågbladets maximala diameter = 125 mm). Spår kan fräsas från minst 55 mm till högst 850 mm. Frässpindel 2x3,5 kW: Tekniska data: - Maximal effekt: 3,5 kW - Maximal varvtal: 18 000 rpm - Rotation åt höger och vänster - Drivning via frekvensomriktare - ER 25-verktygshållare - Luftkylning Enheternas positioneringsnoggrannhet är +/- 1/10 mm Automatisk avlastning av arbetsstycken: Motordriven transportband med sensorkontroll. CNC och programvara: - Maskinens arbetsbord styrs helt av NC och garanterar kontinuerlig fastspänning av panelerna i alla arbetslägen. Alla rörelser sker på en så bred stödyta som möjligt på arbetsstycket. Spännanordningarna aktiveras beroende på arbetsenheten. Arbetsbordet är utrustat med en NC-styrd sidjusterare som säkerställer perfekt inriktning av arbetsstycket. Masterwork: - Masterwork gör det möjligt för maskinoperatören att programmera snabbt och enkelt. Programvaran kan importera de viktigaste dataformaten, såsom DCF och XML. Master Drill: Gränssnitt mellan människa och maskin för hantering av driftsaktiviteter (underhåll/utrustning). Trepan: Ett gränssnitt som används av operatören för manuella och maskinella åtgärder. Streckkodsläsare: - Motoriserad rulltransportör för lastning av arbetsstycken i inmatningen. - Programvaran Palette CAM Start för Masterwood TF 600 SA - Automatisk streckkodsläsare i inmatningen Anmärkning: De tekniska uppgifterna och beskrivningarna är hämtade från den ursprungliga orderbekräftelsen. Uppgifterna är endast avsedda som information och är inte bindande.
