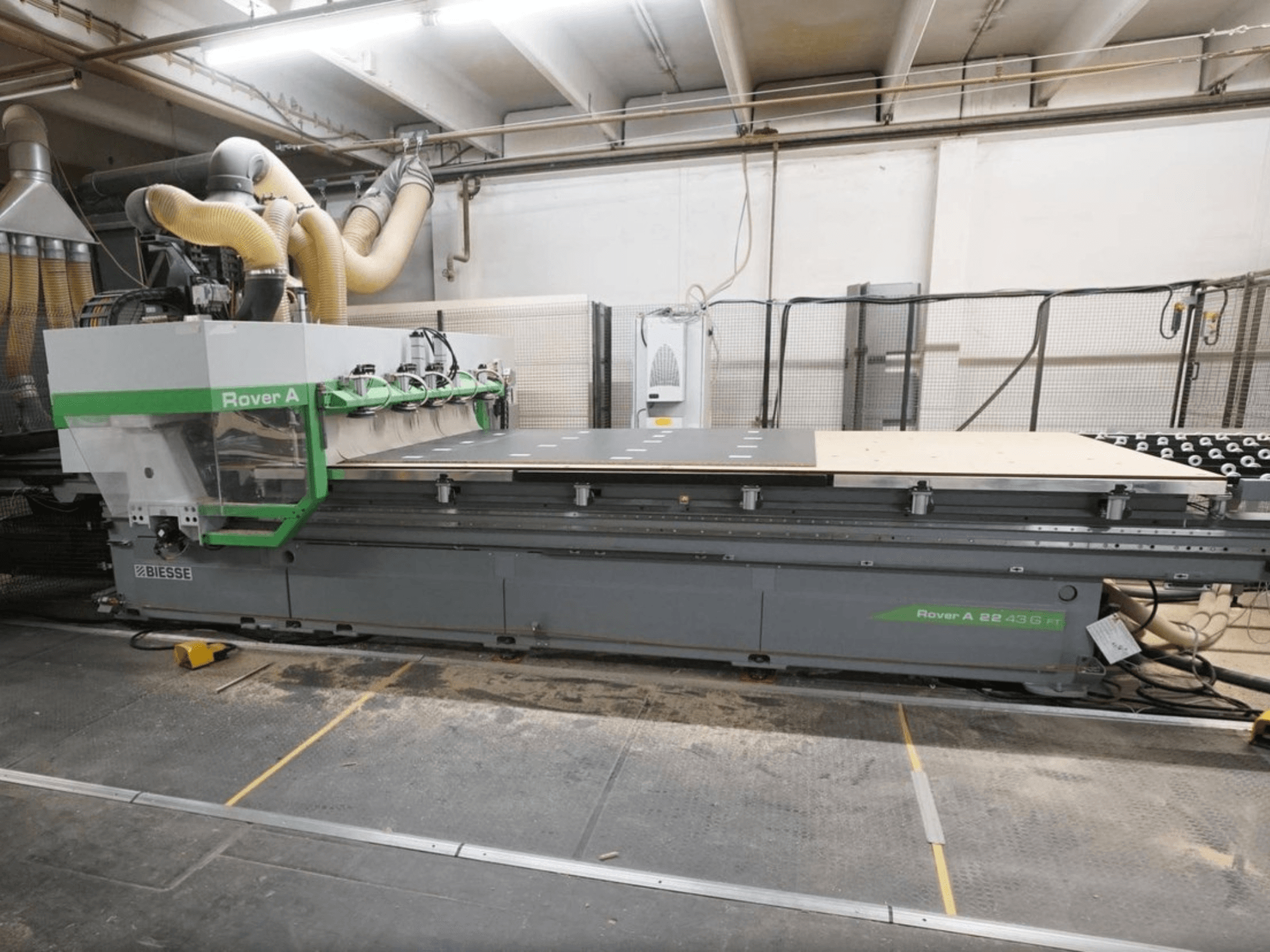

BIESSE - Rover A FT 2243 with WINSTORE 3D K1 Automatic Panel Storage SystemDE-CNC-BIE-2014-00001

Tekniska data

• Arbetsbordets mått: 4 300 × 2 205 mm

• Maximal hastighet på X-axeln: 80 m/min

• Maximal hastighet på Y-axeln: 60 m/min

• Maximal hastighet på Z-axeln: 20 m/min

• Z-axelns rörelseområde (3-/4-axlig version): 325 mm

• Z-axelns rörelseområde (5-axlig version): 430 mm

• Maximal arbetsstycksfrigång i Z: 170 mm

• Maximal arbetsstyckets frihöjd med sveparm: 120 mm

• X-/Y-axeldrivning: Kuggstång och kugghjul

• Z-axeldrivning: kulskruv

• Axelföringar: Linjära föringar med återcirkulerande kullagerblock

• Vakuumpumpens kapacitet: 300 m³/h vid 50 Hz

• Vakuumsystem: 20 oberoende CNC-styrda zoner

• Arbetsområden: 2

• Spänningsområden: 2 i X-riktningen

• Pneumatiska anslag: 16

• Rutnätets delning: 30 mm

• Vakuummodulens mått: 132 × 146 mm

• Vakuummodulens höjd: 29 mm

• Rotationssteg för vakuummodul: 15°

• Luftkuddebordets fläkt: Ja

• Maximal tjocklek på en enskild skiva: 50 mm

• Minsta tjocklek för enstaka skiva: 9 mm

• Maximal lasttjocklek för flera paneler: 20 mm

• Maximal tjocklek vid avlastning av flera paneler: 60 mm

• Skyddsskivans tjocklek: 8–25 mm

• Maximal panelvikt: 200 kg

• Minsta lastbara panelstorlek i Y-riktningen: 800 mm

• Längd på avlastningstransportör: 4 800 mm

• Maximal avlastningslängd för paneler: 4 300 mm

5-axlig bearbetningsenhet

• Antal axlar: 5 interpolerande axlar

• Verktygsgränssnitt: HSK F63

• Kylning: Vätskekyld

• Effekt S1: 11 kW / 15 HP vid 12 000 rpm

• Effekt S6: 13 kW / 17,4 HP vid 12 000 rpm

• Maximal spindelhastighet: 20 000 rpm

• C-axelns rotation: 360° kontinuerligt

• C-axelns hastighet: 12,4 varv/min

• B-axelns positioneringsområde: ±100°

• B-axelns hastighet: 12,4 rpm

• Spindellager: Keramiska

• Drivmotor: Borstlös, digitalt styrd

• Växellåda: Harmonisk reduktionsväxel

• Smörjning: Livstidssmörjning

Borrhuvud

• Typ: BH 26 2L

• Maximalt antal verktyg: 26

• Vertikala borrspindlar: 16

• Vertikal spindelplacering: 8 tum i X-riktningen / 8 tum i Y-riktningen

• Vertikal spindelavstånd: 32 mm

• Horisontella borrspindlar: 4 med dubbel utgång

• Avstånd mellan horisontella spindlar: 32 mm

• Spårsågar: 2

• Spårsågens riktningar: X / Y

• Spårsågens diameter: 120 mm

• Maximalt spårdjup: 25 mm

• Motoreffekt: 1,7 kW vid 2 800 varv/min / 3 kW vid 6 000 varv/min

• Maximal borrhastighet: 6 000 varv/min

Verktygsmagasin

• Typ: Revolververktygsmagasin

• Kapacitet: 16 verktyg

• Avstånd mellan verktygspositionerna: 114 mm

• Maximal verktygsdiameter vid fullt magasin: 110 mm

• Maximal vikt per verktyg: 7,5 kg

• Maximal total verktygsvikt: 55 kg

Automatisk laddning/urladdning

• Lastningsriktning: Framifrån

• Materialflöde: höger till vänster

• Lastnings-/urlastningssystem: Typ B

• Sugkoppar: 5

• Kapacitet för automatisk lastning: Upp till 3 paneler

• Soparm: Ja

• Automatisk bordsrengöring: Ja

• Lastbord: Automatisk X/Y-inriktning

• Avlastningstransportör: Motordriven

• Transportörstyrning: CNC-styrd

• Detektering av transportörens ändläge: Fotocell

WINSTORE 3D

• System: WINSTORE 3D K1

• Systemlängd: 16 000 mm

• Balklängd: 8 000 mm

• Tilläggsmoduler: 3 000 / 6 000 / 8 000 mm

• Maximal längd på sugramen: 5 200 mm

• Tvärtransportörer: Bandtyp, 5 200 mm

• Panelhantering: Råa och tunna paneler

• Viktmätning av paneler: Lastcell

• Minsta hanteringsbredd för paneler: 450 mm
