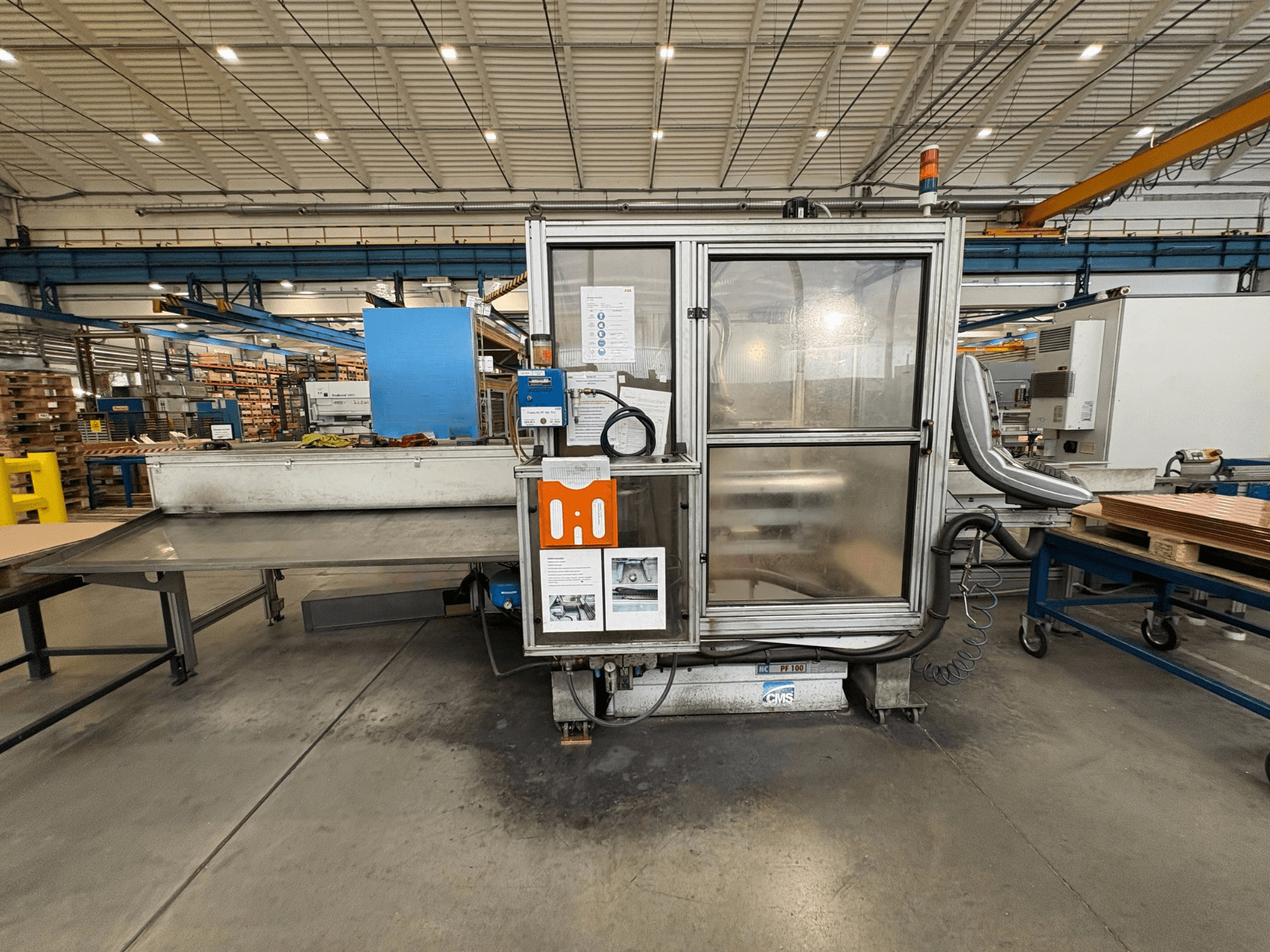

CMS - NC PF 100 TCUCZ-CNC-CMS-2013-00001

• Materialkapacitet:

  • Min: bredd 30 mm, längd 150 mm, tjocklek 5 mm

  • Max: bredd 150 mm, längd 2000 mm, tjocklek 15 mm

• Verktyg:

  • 8-positionsstativ med pneumatisk rörelse

  • Automatisk verktygsväxlare

  • Max verktygslängd: 210 mm

  • Max verktygsdiameter: 35 mm

• Ström och verktyg:

  • Strömförsörjning: 400V ±10/-15%, 50/60 Hz

  • Arbetstryck: 6 bar

• Programvara och övervakning:

  • Programvara CMS Manager

  • Övervakning av spindeln i realtid

  • Möjlighet till fjärrdiagnostik

• Systemets dimensioner:

  • Längd: 5875 mm

  • Inklusive inmatningstransportör: 1985 mm

  • Inklusive utmatningstransportör: 2160 mm

  • Bredd: 1630 mm

• Särskilda modifieringar:

  • Mekaniska:

    • Arbetshöjd justerad till 960 mm (från 965 mm)

    • 50 mm isoleringsplåt + 10 mm plåt för EHRT-inriktning

    • Nödstoppssystem med dubbla kanaler (förbättrad säkerhet)

  • Automation & integration:

    • Specialiserat I/O-signalgränssnitt för EHRT-kommunikation

    • Ethernet-anslutning (TCP/IP)

    • Filbaserat protokoll: PRODUCED.TXT för spårning av artikelkod

    • Dubbelriktat signalutbyte (klar för lastning, lastning av delar, nödläge)

Ytterligare utrustning

• Matningstransportör med rullar

• Fotocell för långsammare körning för detektering av tillvägagångssätt

• Avlastningstransportör för färdiga delar

• Uppsamlingstankar för avfall under arbetsområdet

• Display (15" TFT färgmonitor)

• Skyddshölje mot rörliga delar

• Extern luft-oljedimspruta (ersätter original 6 l enhet)
