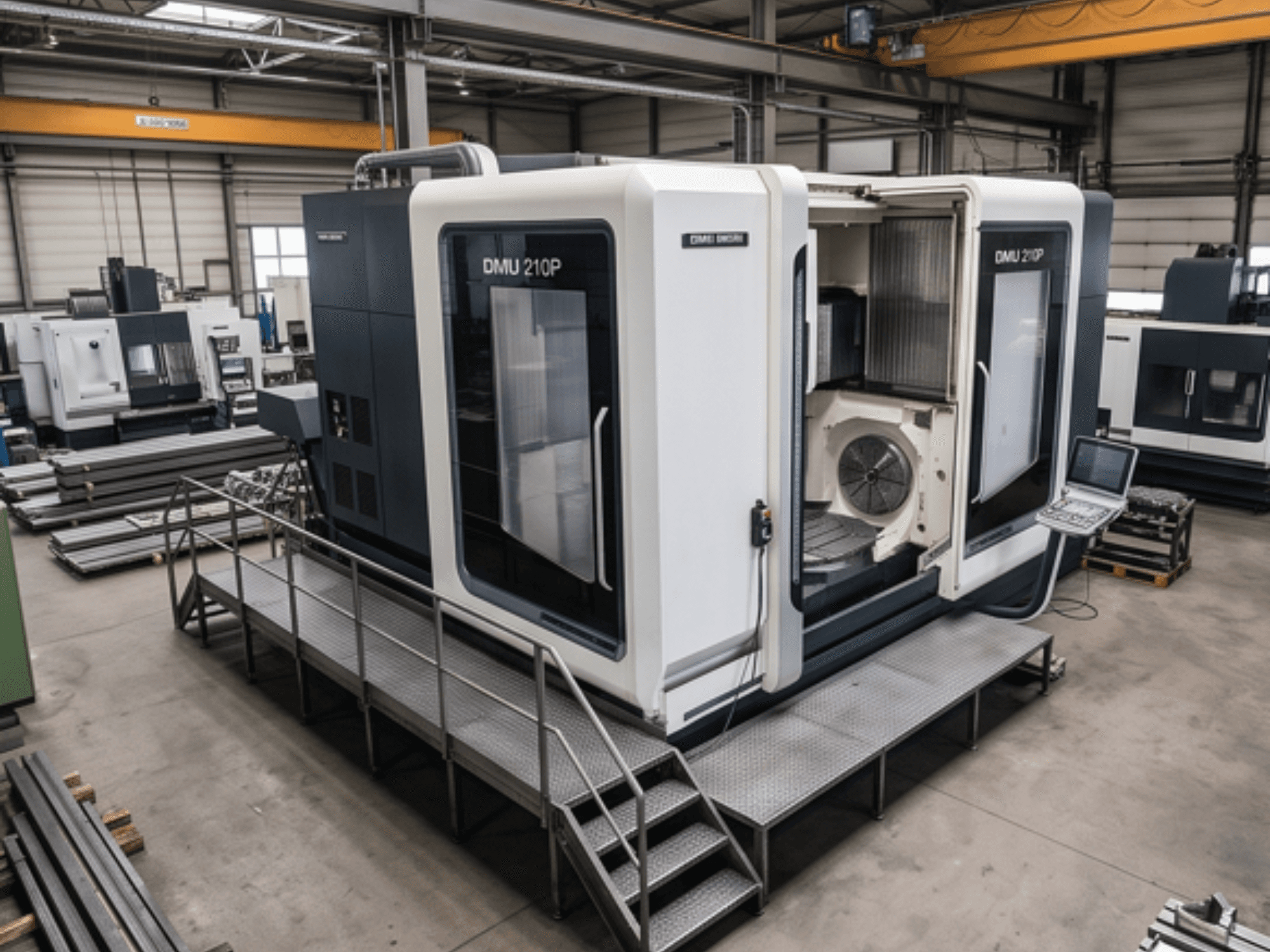

DMG MORI - DMU 210PDE-MIL-DMG-2015-00006

- Huvuddrivning: Motorspindel 10 000 varv/min, 44 kW (40 % arbetscykel), 32 kW (100 % arbetscykel)

- Verktygshållare: SK 50 enligt DIN 69871, fastspänning enligt DIN 69872

- Universellt fräshuvud med styrd B-axel

- Vertikal verktygsväxlare med dubbel gripare, kedjemagasin med 60 platser (SK 50)

- NC-vridbord d 1 700 mm

- Kylvätsketank 980 l, intern kylvätsketillförsel (IKZ) 40 bar genom spindelns centrum

- Spåntransportör, roterande inspektionsfönster, elektroniskt handhjul, 3D-banstyrning

- 3D-styrning Heidenhain iTNC 530 HSCI

- Ökad bordsbelastningskapacitet på 10 000 kg för NC-rotationsbord med optimerad drivningsinställning och ATC-cykel för Y-axeln och NC-rotationsbordet

- Uppgradering av huvuddrivning: integrerad motorspindel SK 50, varvtal upp till 12 000 rpm

- Modifiering av verktygshållare för HSK-A 100 enligt DIN 69893 (inkluderar konrengöring, anpassning av arbetsspindel, verktygsväxlare och magasin)

- Infraröd mätprob: Renishaw PP60 optisk (OMP 60)

- Verktygsmätning i arbetsområdet: Blum Laser NT Hybrid med automatisk återdragning in i skyddshuset

- 3D quickSET: Verktygssats för kontroll och korrigering av den kinematiska noggrannheten hos 4–5-axliga maskinkonfigurationer

- MPC Machine Protection Control (snabb avstängning)

- IKZ-kylsystem, frekvensstyrt (10 bar/37 l/min, 80 bar/31 l/min genom spindelns centrum, steglöst justerbart tryck via NC-program)

- Spolpistol med pump (1 bar/40 l/min)

- Olje- och dimutsugningssystem (mekaniskt filter, genomströmning 1 600 m³/h, inkl. stege med säkerhetsplattform)

- Anläggning för kylmedelsblåsning genom spindelcentrum via M-funktion

- Justering av matningsparametrar med Application Tuning Cycle (ATC)

- Driftläge 4 ”Processövervakning under produktion” (manuellt ingripande med öppna dörrar)

- Förberedelse av maskinen för installation i grop (djup 780 mm)
