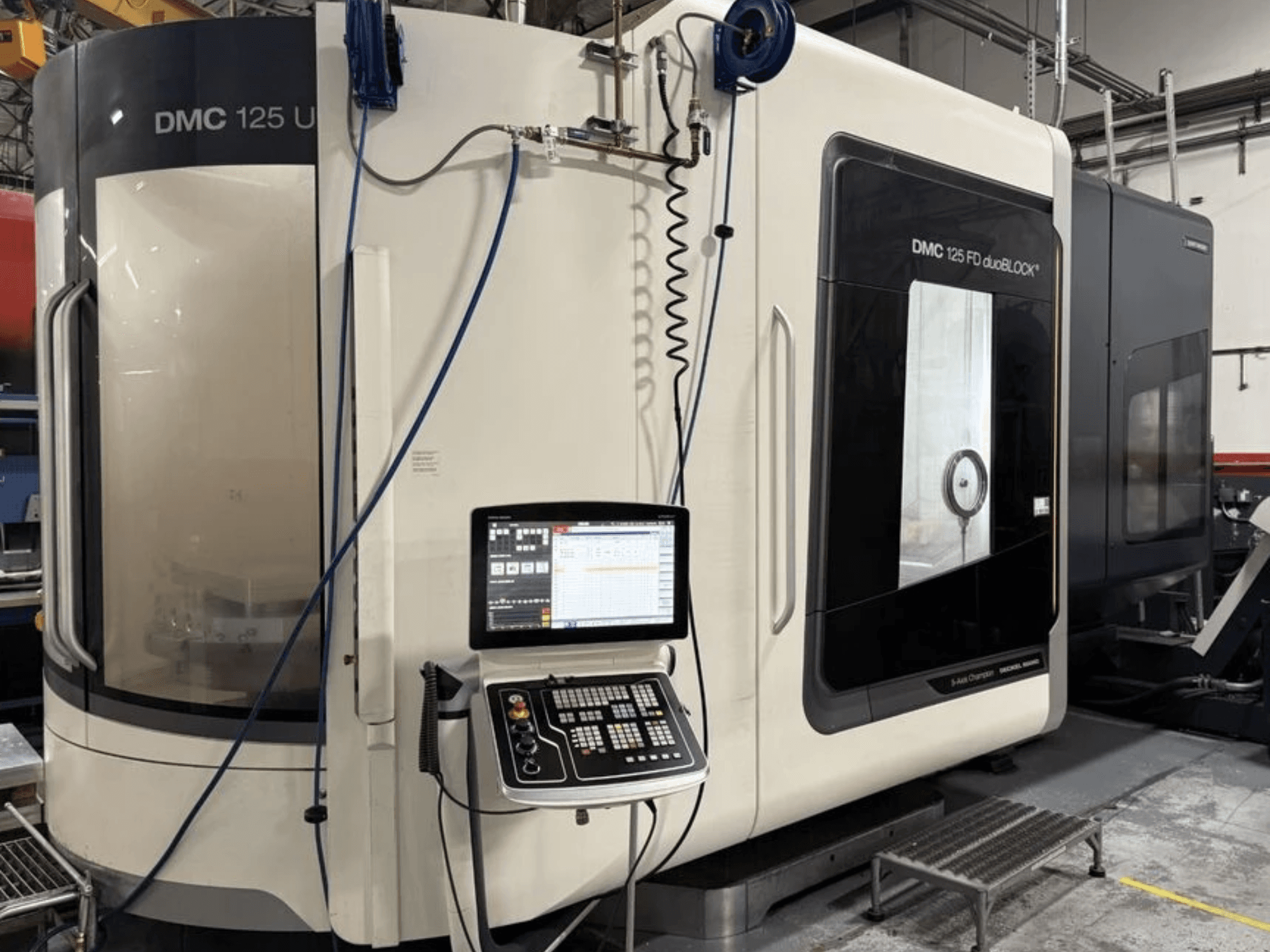

DMG MORI - DMC 125 U duoBLOCKDE-MIL-DMG-2022-00005

- Antal axlar: 5 axlar (X, Y, Z, universellt fräshuvud på B-axeln, NC-roteringsbord på C-axeln)

- Arbetsområde / förflyttningsområde (X x Y x Z): 1 250 mm x 1 250 mm x 1 000 mm

- Huvudspindel: speedMASTER 15 000 rpm (HSK-A 63 DIN 69893 som tillval installerat)

- Spindeleffekt: 46 kW (40 % ED) / 30 kW (100 % ED)

- Spindelmoment: 200 Nm (40 % ED) / 130 Nm (100 % ED)

- Fräshuvud: Universellt fräshuvud med styrd B-axel

- Styrsystem: CELOS med Heidenhain TNC 640 (21,5" ERGOline Touch Control)

- Verktygsmagasin: 3-hjuligt magasin med 273 magasinplatser

- Palettlagring / automatisering: RPS 7 (Round Pallet Storage System 7) inklusive 5 paletter (1 000 mm x 800 mm) + 2 maskinpaletter (systemkapacitet totalt 7 paletter)

- Pallutförande: ”Blank”-utförande (utan T-spår och rutmönster, med centreringsbussningar)

- Kylvätskesystem: 980 l kylvätsketank, frekvensstyrd intern kylvätsketillförsel (IKZ) justerbar mellan 10 och 80 bar (teoretisk kapacitet 31 l/min)

- Filtrering/utsug: Mekanisk utsugsenhet för olje- och emulsionsdimma (genomströmning 1 600 m³/h)

- Mätsystem och mätprober: Heidenhain TS 460 infraröd beröringsprob, Blum Laser DIGILOG verktygsmätningsenhet i bearbetningsområdet, 3D quickSET-kalibreringsprogram

- Maskinskydd och inställning: MPC (Machine Protection Control), ATC (Application Tuning Cycle)

- Verktygsidentifiering: Verktygsidentifieringssystem med QR-kod (Datalogic-läsare)

- Tillbehör: Roterande insynsfönster, spåntransportör, kylvätskespruta, tryckluft genom spindelcentrum, elektroniskt handhjul

- Maskinens totala bruttovikt: 49 965 kg

- Maskinens totala nettovikt: 46 915 kg

- Transportmått för basmaskinen (L x B x H): 650 cm x 350 cm x 375 cm

- Mått på rundlagringsenheten RPS7 (L x B x H): 600 cm x 450 cm x 310 cm

- Hjulmagasinets mått (L x B x H): 500 cm x 240 cm x 350 cm
