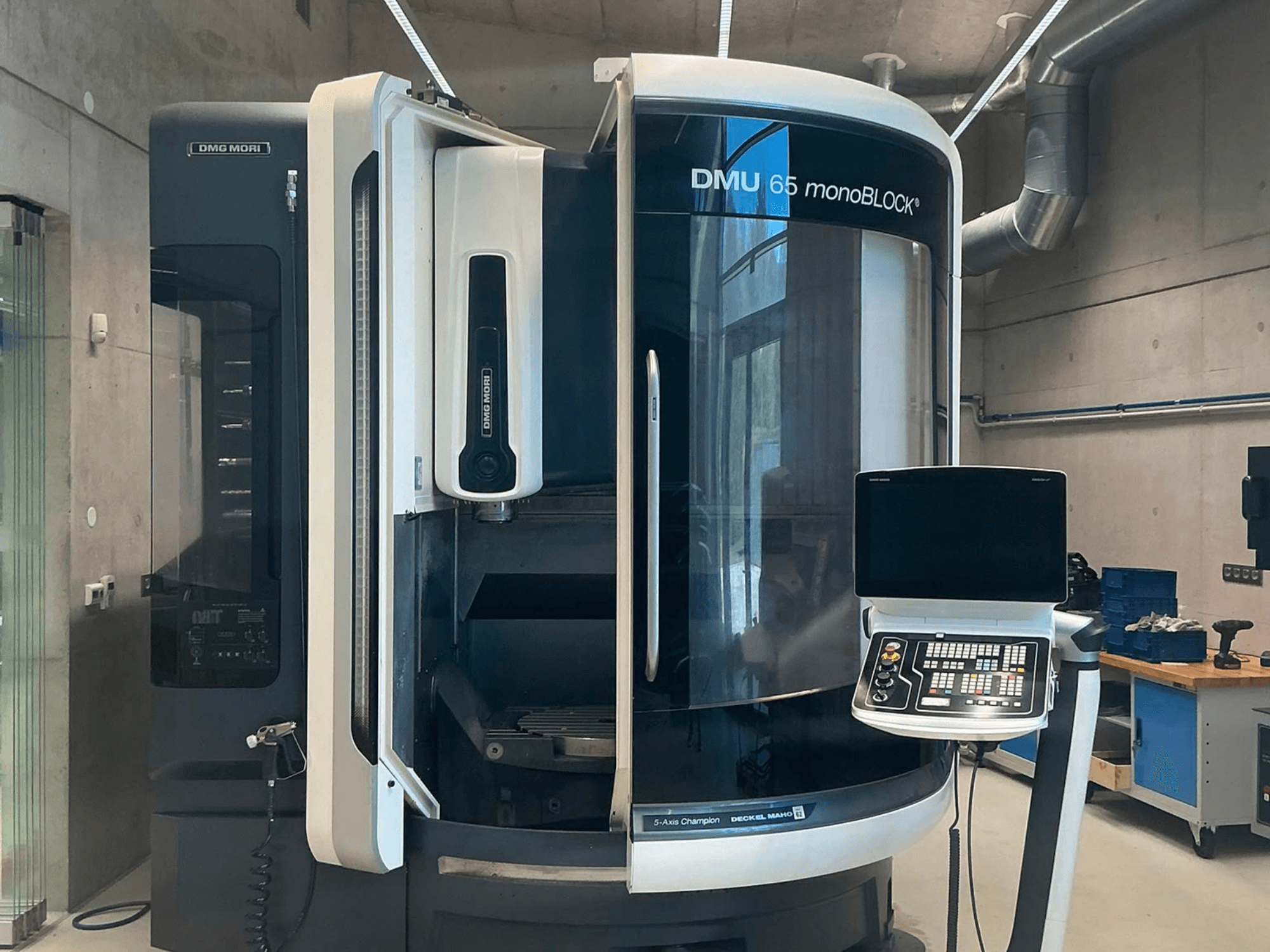

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Spindel: effekt 21 kW (40 % driftscykel) / 16 kW (100 % driftscykel); vridmoment 111 Nm (40 % driftscykel); dragskruv enligt DIN 69872

• Bord: Rotationsbord (C-axel) Ø650 mm integrerat i ett styvt bord 800 x 650 mm

• Sväng-/rotationsaxlar: A-axel +120° / -120° från 0°; C-axel 360°; A-axeln vridmoment/hållmoment 3 400 Nm (100 % ED); A-axelns hydrauliska klämhållmoment 6 200 Nm; C-axelns vridmoment/hållmoment 2 000 Nm (100 % ED)

• Matning/snabbförflyttning: Snabbförflyttning X/Y/Z 40 m/min; max matning X/Y/Z 40 000 mm/min; max matningskraft X 7 kN, Y 13 kN, Z 10 kN (alla 100 % ED)

• Lödningar: Rullstyrningar på alla linjära axlar

• Mätsystem: Direkt, absolut, upplösning 0,001 mm, magnetiskt (för Siemens)

• Styrsystem: CELOS med Siemens 840D sl Operate, 21,5" ERGOline multitouch

• Verktygsväxlare/magasin: Automatisk med dubbel gripare (vertikal); 30-positions HSK-A 63 kedjemagasin

• Kylvätska/spånstandard: Spånbricka med integrerad 500 L-tank; standardspånavledning via spånbricka

• Skick: Utmärkt; endast 1 963 spindeltimmar (maskinen har endast använts för tillverkning av prototyper)

Tilläggsutrustning

• Produktionspaket (P-K0398): Spåntransportör med kylvätsketank, pappersbandfilter, intern kylvätsketillförsel genom spindeln (IKZ) 40 bar / 23 l/min, extern kylvätsketillförsel 4 bar / 40 l/min, dörrspolning

• Verktygsgränssnitt (P-M0039): Verktygskonadaptering för HSK-A63 (DIN 69893)

• Spånspolpistol (P-G0004): 2 bar / 40 l/min

• Mätgivare (P-K0263): Heidenhain TS 649 infraröd beröringsgivare

• Verktygsmätsystem (P-K0405): Blum-laser för vertikal mätning av verktygslängd och -diameter

• Kinematiktillval (P-K0224): 3D quickSET-verktygssats för kontroll/korrigering av 4/5-axlig konfiguration

• Driftläge 4 (P-H0038): Manuell inblandning i arbetsområdet med öppna dörrar under kontrollerad process

• Elektroniskt handhjul (P-H0109): Siemens 840D

• Verktyg ingår
