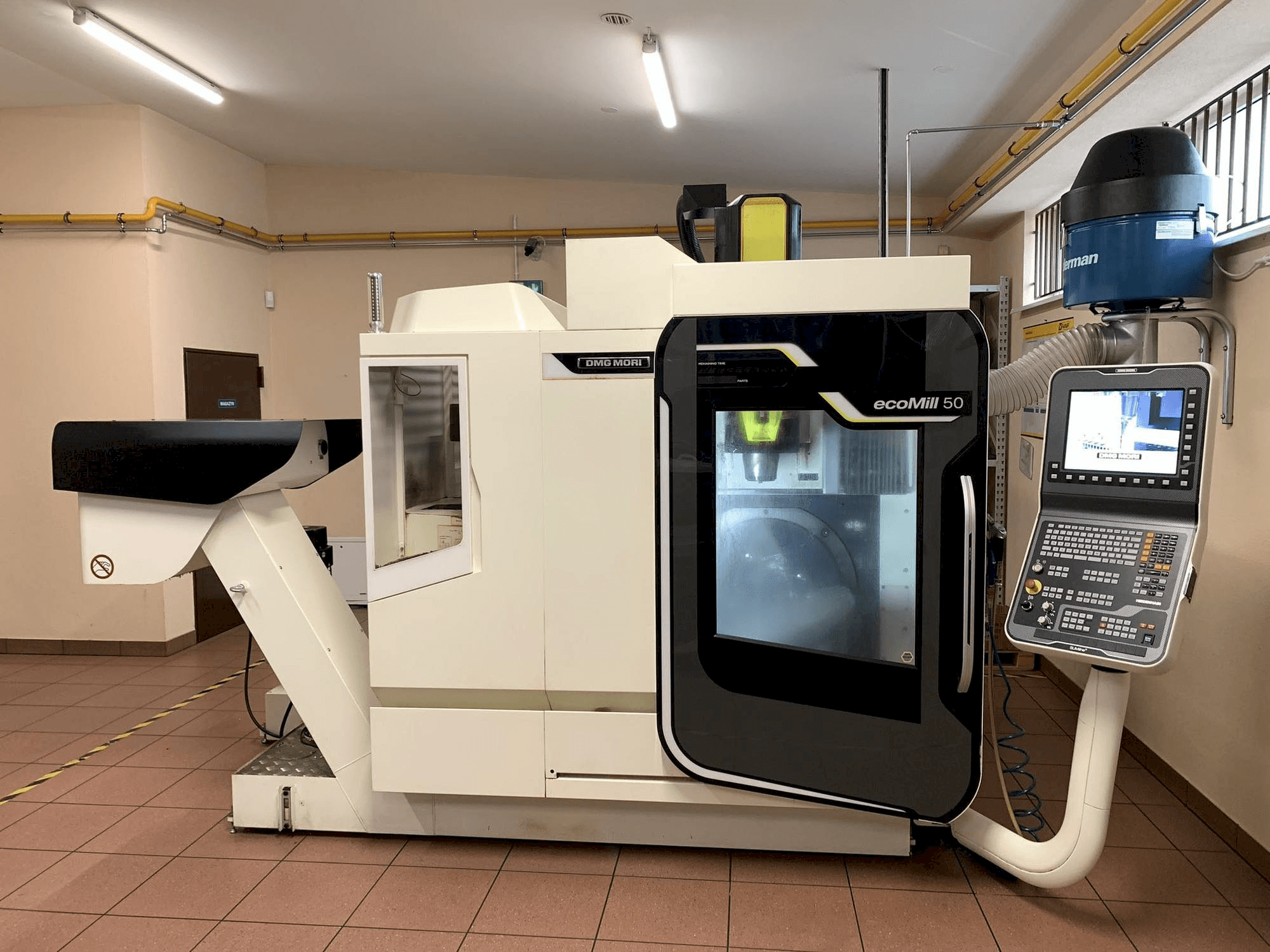

DMG MORI - ecoMill 50PL-MIL-DMG-2015-00003

Maskinfördelar

Tekniska maskinfördelar

• 10 c-a3380 fräscentrum ecomill 50, med smal kontrollpanels rörelseområde för axlar: x = 500 mm, y = 450 mm, z = 400 mm snabbgång för linjära axlar 24 m/min
• Tilt- och vridbord med digitala drivenheter b-axelns rotationsområde (-50/+110) / c (360) rotationshastighet för roterande axlar (b, c): 2 160°/min bordstorlek d 630x500
• C-b3086 3d-kontroll heidenhain tnc 620 med ascii-tangentbord
• C-b3016 progressline & planonlight elektronisk visning av bearbetningstid och kvantitet producerade bitar.
• C-e3033 elektrisk spindel 12 000 rpm/min sk40 verktygskona din69871 för dragbultar din69872 med kylenhet för huvuddrivningen (alternativ till standard)
• C-d3044 32-läges verktygsmagasin (sk40 - standard, cat40 - med tillval c-m3004, bt40 - med tillval c-m3005, sk40 enligt iso) 7388/ii typ b - med tillval c-m3002). Kedjeliknande konstruktion tillsammans med en underliggande gripare
• C-k3393 produktionspaket bestående av: - intern kylvätsketillförsel 12 bar - kylvätsketankvolym: 360 l; - spåntransportör - maskinens slutna arbetsområde (skåpstak); - manuell rengöring av arbetsområdet (rengöringspistol); - växla luft-kylvätska via m-funktion (6 munstycken för extern kylvätsketillförsel och 4 munstycken för luftkylning) - 4-färgs signallampa (obligatoriskt tillval c-e3033 - elektrisk spindel 12 000 rpm/min)
• C-k3130 direktmätningssystem för axlarna x, y, z (linjära skalor) tillsammans med utblåsning för mätsystemet
• C-k4224 paket med precisionsmätsonder ecoline för heidenhain-kontroll, bestående av: - pp40 trådlös sond för arbetsstyckesmätning - ts27r-sond för verktygsmätning - kalibreringsstift med verktygshållare - kalibreringsring för sondkalibrering - torkare på utrustning rekommenderat alternativ: direktmätning systemet
