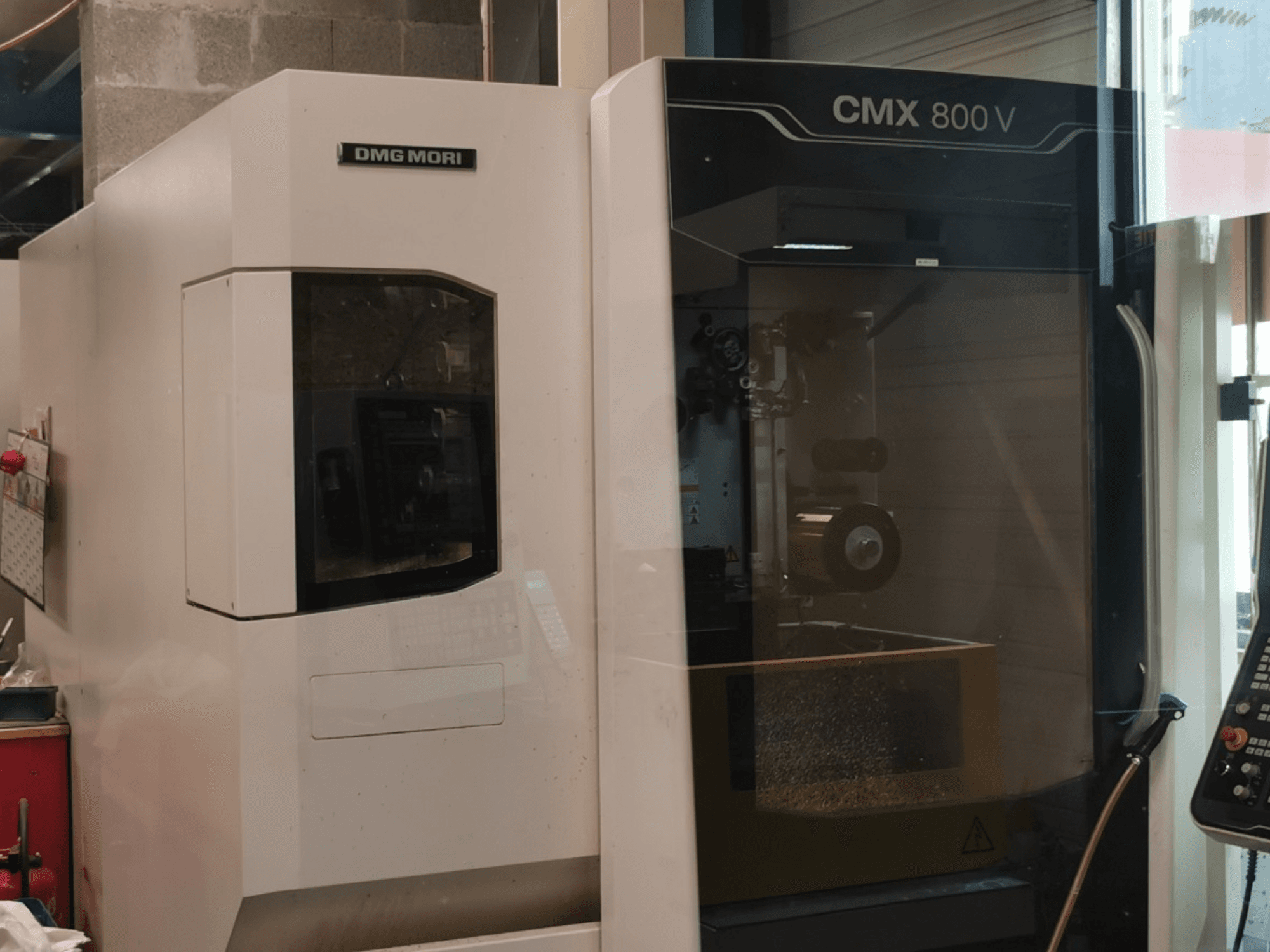

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

- CNC-styrning: HEIDENHAIN TNC 620 (SLIMline-kontrollpanel / MC 7420D PC och skärm + TE 715D-tangentbord)

- Bordets klämyta: 1 100 x 560 mm

- Maximal bordsbelastning (i mitten): 800 kg

- Lastningshöjd på bordet (från golv till överkant): 850 mm

- T-spår: 4 / 18H12 (avstånd mellan spåren: 100 mm; 1 referensspår: 18H7)

- Spindelhastighetsområde: 20 – 12 000 varv/min

- Spindeleffekt (40 % ED / 100 % ED): 13 kW / 9 kW

- Spindelmoment (40 % ED / 100 % ED): 82 Nm / 54 Nm

- Verktygskon / gränssnitt: SK40 (DIN 69871 / DIN 69872 form A/B dragstift)

- Verktygsspänningskraft: 10 kN (SK40 / BT40)

- Verktygsmagasinets kapacitet: 30 fack (kedjetyp)

- Maximal verktygsdiameter (med intilliggande verktyg): 80 mm

- Maximal verktygsdiameter (med fria intilliggande fack): 125 mm

- Maximal verktygslängd (från spindelnäsan): 300 mm

- Maximal verktygsvikt (automatiskt verktygsbyte): 8 kg

- Maximal total belastning i verktygsmagasinet: 240 kg

- Matningsdrivningar: AC-servomotorer på X-, Y- och Z-axlarna

- Snabbförflyttningshastighet (X / Y / Z): 30 / 30 / 30 m/min

- Matningshastighetsområde (X, Y, Z): upp till 20 000 mm/min

- Upplösning vid positionsmätning: 1 µm

- Positionsosäkerhet P (VDI/DGQ 3441): 6 µm

- Spånavledning: Integrerad skraptransportör (bande grattante, 220 L kylvätsketank, 20 L/min pump vid 5 bar)

- Extern kylvätske- och lufttillförsel: Externa justerbara kylvätskemunstycken och blåsluft (M25)

- Intern rengöring: Skölj-/spolningspistol för arbetsområdet (pistolet de rinçage)

- Manuell axelrörelse: Elektroniskt handhjul (HR 510FS)

- Åtkomst/säkerhetsbehörighet: DMG MORI SMARTkey elektronisk lägesväljare

- Skenbar effekt: 32 kVA

- Nominell matningsspänning: 400 V AC ±10 % (3/N/PE)

- Nätfrekvens: 50/60 Hz

- Styrspänning: 230 V växelström / 24 V likström

- Fullastström (In max): 52 A

- Huvudsäkring: 63 A

- Kortslutningsbrytförmåga (Ics): 0,63 kA

- Maskinens grundvikt: ca 5 400 kg

- Spåntransportörens vikt: 500 kg
