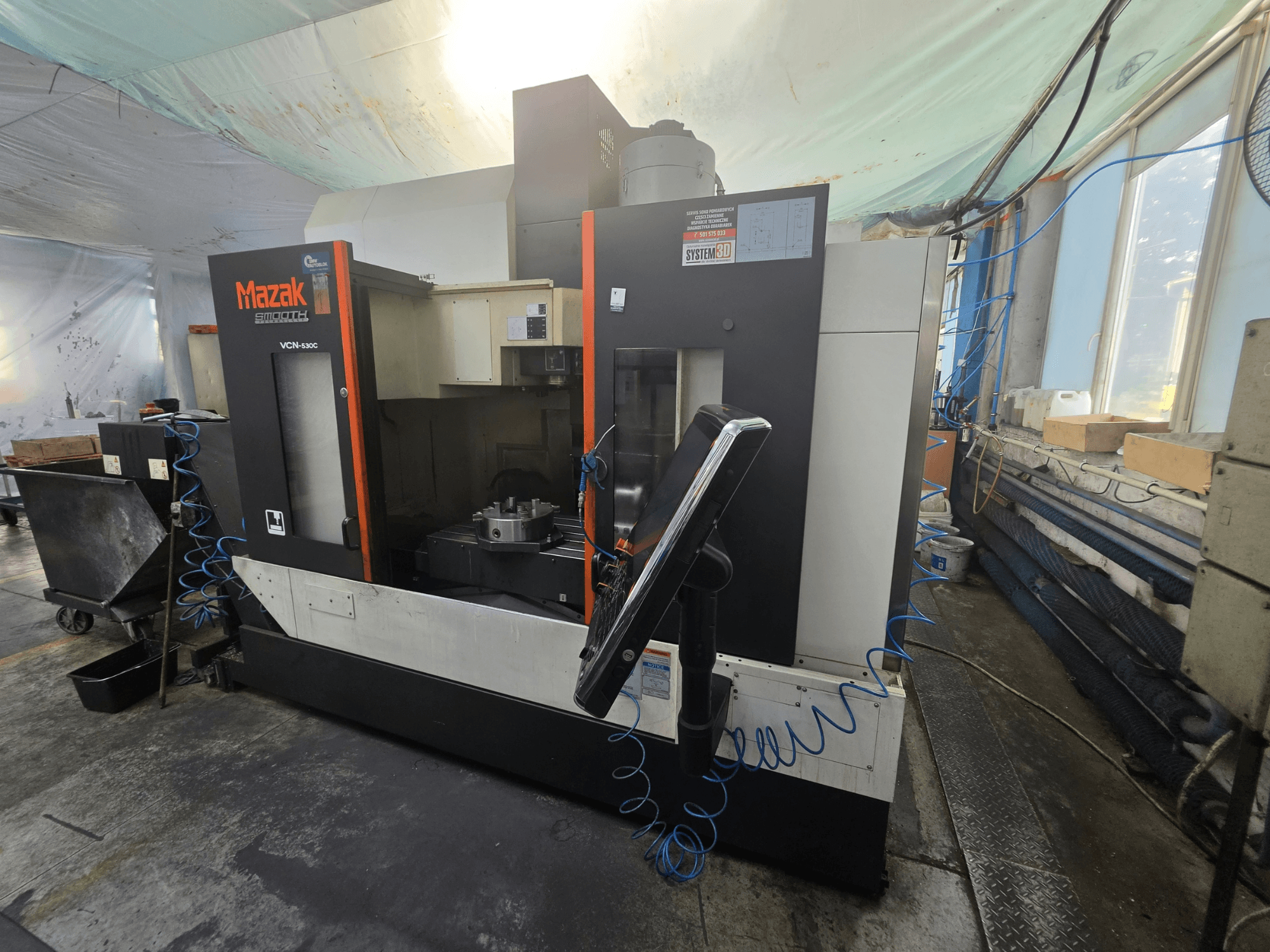

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Driftstimmar (endast skärning): 11 917 h

• Axelslag (standard VCN 530C):

  • Avstånd mellan bordsytan och spindelns spets: 150–660 mm

  • Avstånd mellan pelare och spindelns centrum: 586 mm

• Arbetsområde/kapacitet:

  • Maximal arbetsstyckelängd: 1 300 mm

  • Maximal arbetsstyckets bredd: 550 mm

  • Maximal arbetsstyckets höjd: 570 mm

  • Maximal arbetsstyckets vikt: 1 200 kg

• Arbetsbord:

  • Bordets mått: 1 300 × 550 mm

  • T-spår: 5; bredd 18 mm; delning 100 mm

  • Obs: Arbetsbordets belastningskapacitet motsvarar inte det roterande bordets belastningskapacitet

• Spindel:

  • Motoreffekt: 18,5 / 11 / 7,5 kW (beroende på drift)

• Verktyg / ATC:

  • Maximal verktygslängd: 350 mm

  • Maximal verktygsdiameter: 80 mm (125 mm om intilliggande fack är tomma)

  • Verktygsbyte: 1,3 s

• Matningshastigheter:

  • Snabbförflyttning X/Y/Z: 42 m/min

  • Skärmatning: 1–42 000 mm/min

• Anslutningar/mått:

  • Kylvätsketankens kapacitet: 250 L

  • Golvutrymme (ca): 2 880 × 3 102 mm

  • Maskinens höjd (ca): 2 807 mm

• Ingående maskinfunktioner (PD081-produktionspaket):

  • Luftblåsning av arbetsstycket

  • Högtryckskylning genom spindeln

  • Kylvätskespolning av maskinhöljen

  • Synkron gängning

  • CNC-minne: 8 MB maximal programstorlek

  • G00-lutning Konstant optimering av snabbförflyttningar

Tilläggsutrustning

• Fjärde axeln:

  • Tsudakoma NC-vändbord, modell RNE-200L (Japan), med 250 mm spännplatta

  • Förberedelse för fjärde axeln på maskinen

• Spånavledning:

  • Spåntransportör med ledat band från Crowther på vänster sida

  • Förberedelse för en spåntransportör på vänster sida

• Avkänning:

  • Renishaw OMP60-arbetsstycksprob

  • Förberedelse för OMP60 på maskinen

• Utsug:

  • Filtermist FX6002 oljedimavsugningsenhet

• Övrigt:

  • Arbetsstyckshållarsystem

  • Pneumatiskt driven kylvätskesprutpistol
