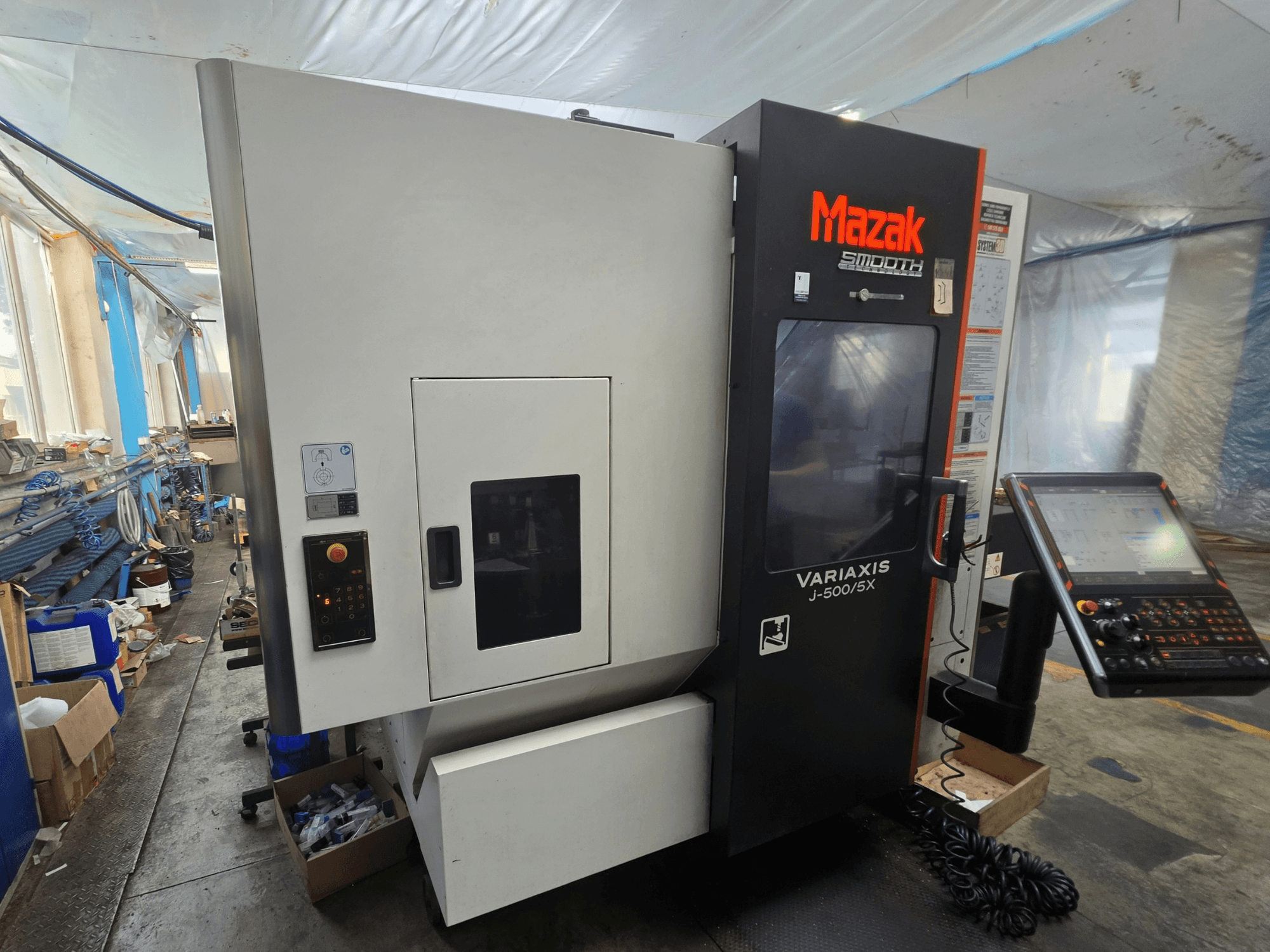

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Skärtid (”endast skärning”): 14 396 timmar 54 minuter

• Arbetskapacitet och rörelseomfång

  • Maximal arbetsstyckets diameter: 500 mm; höjd: 350 mm

  • A-axelns lutning: -120° till +30°; C-axelns rotation: ±360°

  • Indexeringssteg för A/C-axeln: 0,0001°

  • Snabbförflyttning X/Y/Z: 30 000 mm/min

  • Maximal skärmatning X/Y/Z: 30 000 mm/min

  • Indexeringstid för A-axeln: 0,6 s per 90°

  • Indexeringstid för C-axeln: 0,55 s per 90° / 1,05 s per 180°

  • Lödningar: Linjära rullödningar

• Bord och frirum

  • Tilt- och rotationsbord med A- och C-axlar

  • Bordets storlek: 500 × 400 mm

  • Bord med T-spår (enligt specifikation i slutkonfigurationen)

  • Avstånd från spindelns spets till bordets yta, bordet i horisontellt läge: 50–560 mm

  • Avstånd från spindelns spets till bordet, bordet vertikalt: 40–550 mm

• Spindel

  • Spindelkylare; spindelkylningsoljetank: 16 L

  • Programmerbar spindelorientering i steg om 1°

• Verktygsväxlare och magasin

  • ATC med återställningsfunktion; digital magasinvisning; extern manöverpanel för magasinet

  • Verktygsval: fasta magasinadresser med automatisk val av kortaste vägen

  • Maximal verktygslängd: 300 mm

  • Maximal verktygsdiameter med intilliggande verktyg: 90 mm; med tomma intilliggande fack: 130 mm

  • Spån-till-spån-tid: 6,20 s

• Mätning och avkänning

  • Automatisk mätning av verktygslängd och detektering av verktygsbrott

  • G37-funktion för automatisk mätning av verktygslängd

  • Absolut positioneringssystem

  • MAZA-CHECK-system

  • Förberedelse för RMP600-arbetsstyckssond

• Kylvätska och värmehantering

  • Högtryckskylmedel genom verktyget (~15 kgf/cm² ≈ 14,7 bar), flöde ~35 L/min

  • Kylvätsketank: 300 L

  • Spolningssystem för kylvätska

  • Kylning av kulskruvarna på X-, Y- och Z-axlarna

• Styrning och programvara

  • MAZATROL-dialogprogrammering och EIA/ISO-programmering; simultan 5-axlig styrning i EIA/ISO

  • G00-lutningskonstant; Smidig omstart; Lutande bearbetningsplan; Invers matningstid

  • Utökade arbetsförskjutningar: 300 par; Variabla makron: 600 variabler

  • Programmering med polära koordinater; Tornado-bearbetningscykel

  • Höghastighetsbearbetning och utjämning; Geometrisk kompensation för roterande axlar

  • Sömlös hörnstyrning; variabel accelerationsstyrning

  • Gränssnitt: USB, LAN, SD-minneskort

• Säkerhet, kapsling, överensstämmelse

  • Hölje som täcker hela arbetsområdet med övre lock

  • Låst operatörsdörr; belysning av arbetsområdet

  • Intelligent Safety Shield (ISS)

  • CE-märkning

• Automatisering/manövreringshjälpmedel

  • Automatisk på-/avstängning och uppvärmning av maskinen

Tilläggsutrustning

• Spåntransportör med högerhängd rem för stålbearbetning

• Strömtransformator för den europeiska marknaden

• Installationssats för maskinen

• Manualer och säkerhetsetiketter på polska
