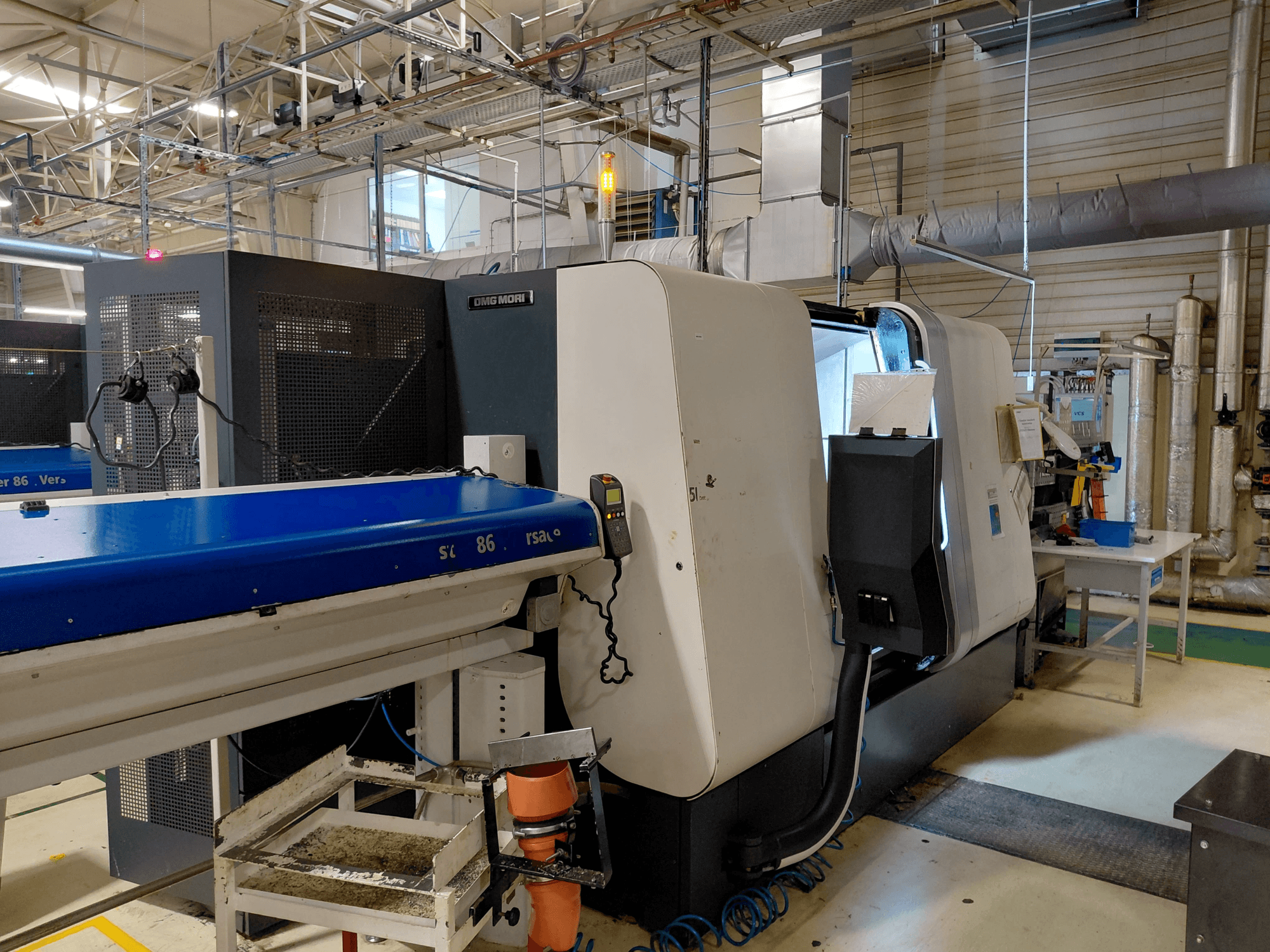

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Styrsystem: CNC 310 är

Totalt antal driftstimmar: 61 295 h

Driftstimmar: 42 222 h

Huvudspindeleffekt 20/25 kW

Motspindelns effekt: 17 kW

Max. huvudspindelvarvtal: 5 000 rpm

Max. hastighet på motspindeln: 5 000 varv/min

Max. stångdiameter på huvudspindeln: 65 mm

Max. stångdiameter på motspindeln: 45 (65) mm

CNC-STYRDA AXLAR

Slaglängd X1 165 mm

Snabbförflyttning X1 30 m/min

Acceleration X1 5 m/s²

Slaglängd Z1 678 mm

Snabbhastighet Z1 30 m/min

Acceleration Z1 5 m/s²

Slaglängd Y1 80 (+50/-30) mm

Snabbförflyttning Y1 30 m/min

Acceleration Y1 5 m/s²

Slaglängd X2 165 mm

Snabbhastighet X2 30 m/min

Acceleration X2 5 m/s²

Slaglängd Z2 640 mm

Snabbhastighet Z2 30 m/min

Acceleration Z2 5 m/s²

Slaglängd W2 690 mm

Snabbhastighet W2 30 m/min

Acceleration W2 5 m/s²

Antal revolverhuvuden 2

Antal roterande verktyg per station: 12, alla drivna positioner

Verktygssystem VDI 30

Maximal hastighet för drivna verktyg 4 000 varv/min

Ungefärlig kapacitet på kylvätsketanken 650 l

Kylvätskepumpens maxkapacitet (per revolverhuvud) 20 l/min

Pumptryck: 7 bar

Strömförsörjning: 91 kVA

Maskinens LxBxH: 4 500 x 1 990 x 2 300 mm

Ungefärlig maskinvikt: 9 500 kg

Maskinen levereras med en omfattande och värdefull uppsättning reservdelar och komponenter.

IEMCA MASTER 865 MP 43 L (4 m) stångmatare

Grundkonfiguration för maskinen:

- Drivning för sliden 1 och 2 (alla 12 lägen)

- C-axel för huvud- och motspindel

- Y-axel för sliden 1

- Spåntransportband

- Rengöring av motspindelns spännhylsa med kylvätska

- Avlastning av arbetsstycken inklusive transportband

- Mekanisk förberedelse för oljedimfilter

- El- och programvarugränssnitt för stångladdare

- Vinkelsynkronisering mellan huvud- och motspindel

- Automatisk avstängning av maskinen

- 2 extra på/av-utgångar (4 M-funktioner)

- Styv gängning

- Styck- och tidsräknare

- Programvara för polygonal svarvning för sliden 1 och 2

- Konstant skärhastighet

- Spiralförskjutning för sliden 1

- Spindelhastighetsreglering

- Fyrdubbel varningslampa

- Kylningsanordning för elskåp

Tilläggsalternativ:

I-V50011 Spännhylschuck typ ”MPF 65/140” utan axiell matning för huvudspindel, max. diameter: 65 mm.

Spännelement och annan utrustning:

I-V50025 Manuell spännhylsväxlare av typen ”SACO MPT65/140 och MPF65/140”

I-V50092 Differenstryck för motspindel, möjlighet att ställa in två olika klämtryck.

I-V50083 1 sats mjuka backar för spännhylsa av typen ”SMW 175-BBD”

I-V50080 Spännfäste av typen ”SMW 175-BBD” för motspindel, inklusive adapter för anpassning av spindeln

I-V60050 Verktygshållare för borrverktyg med inre kylning och cylindriskt skaft Ø 32 mm, med klämfäste enligt DIN 69880 (VDI 30) – 4 st

I-V60010 Radialverktygshållare för utvändig bearbetning, typ C1, med spännskaft enligt DIN 69880 (VDI 30) – 5 st

Alternativ för styrsystem:

I-V12060 System för övervakning av verktygsslitage Monitor för CNC FANUC

I-V12070 System för val av ersättningsverktyg till Tool Monitor för CNC FANUC

Hydraulik- och filtreringsutrustning:

I-V40045 Extern spolning av backar/spännhylsor med kylvätska på huvudspindel och motspindel

Specialtillval

SK001 Specialspännanordning med dorn för motspindeln, produkt HAINBUCH AXFIX 811 inklusive 2 spännhylsor
