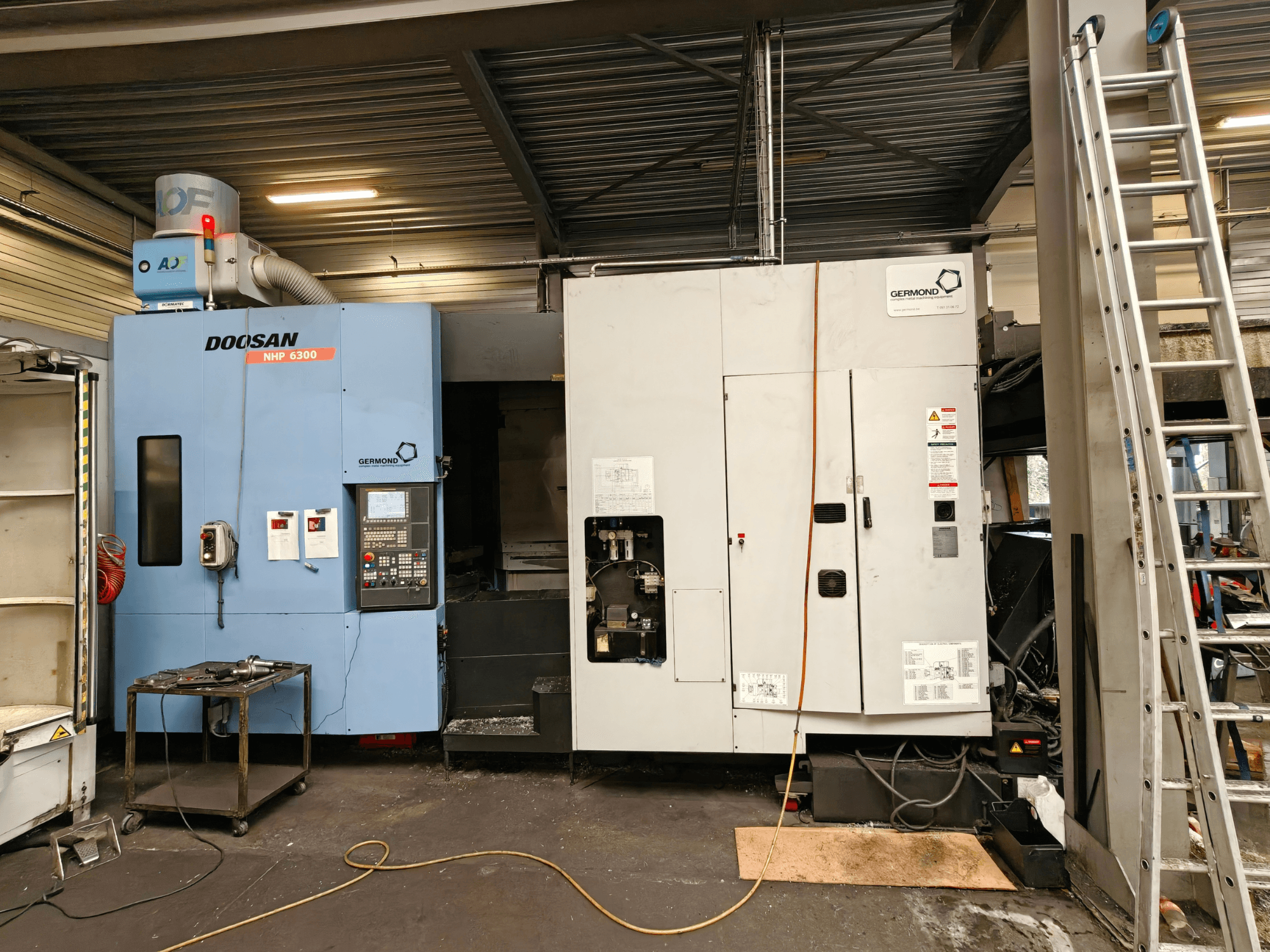

Denna 4-axliga DOOSAN NHP6300 tillverkades 2014. Den har en imponerande rörelseväg på X-axeln på 1 050 mm, på Y-axeln på 900 mm och på Z-axeln på 1 000 mm. Maskinen har en maximal pallbelastning på 1 500 kg och en verktygskapacitet på 40 verktyg. Om du är ute efter högkvalitativa bearbetningsmöjligheter bör du överväga det horisontella bearbetningscentret DOOSAN NHP6300 som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: DOOSAN
- år: 2014
- MODELL: NHP6300
- produktionstimmar: 19865
- tillämpningstyp: Fräsning
- Plats: Belgien
- maskintyp: Horisontellt bearbetningscenter
- styrenhetens märke: FANUC
Teknisk information - DOOSAN NHP6300
Styrenhet
- Styrmärke: FANUC
- Styrmodell: Series 31i-model B
Mått
- Maskinhöjd: 3422 mm
- Maskinlängd: 3780 mm
- Maskinvikt: 18000 kg
- Maskinbredd: 7297 mm
- Bordslast: 1500 kg
Rörelse
- Antal axlar: 4
- X-axelns rörelse: 1050 mm
- Y-axelns rörelse: 900 mm
- Z-axelns rörelse: 1000 mm
Teknisk specifikation
- Max. verktygsvikt: 30 kg
- Spindelhastighet: 10000 RPM
- Keglestorlek: ISO 50
- Antal verktygsplatser: 40
Ytterligare information
Avstånd från pallens ovansida till spindelns centrum: 100–1 100 mm
Avstånd från pallens centrum till spindelns framkant: 75–975 mm
Pall
Typ: Indexering (roterande)
Indexeringsvinkel: 1°
Storlek: 630 × 630 mm
Maximal belastning: 1 500 kg
Monteringsmönster: 24 × M16 × P2,0 {5–18H8}
Maximal arbetsstyckesstorlek (Ø × H): Ø1 050 × 1 350 mm
Spindel
Varvtal: 10 000 rpm (alternativ: 6 000 / 15 000 rpm)
Kon: ISO 50 (7/24-kon)
Maximalt vridmoment: 489 Nm (tillval: 599,8 / 350 Nm)
Matningshastigheter
Snabbförflyttning (X/Y/Z): 60 / 60 / 60 m/min
Maximal skärmatning: 30 000 mm/min
Automatisk pallväxlare (APC)
Antal pallar: 2
Typ: Roterande shuttle
Bytetid: 12 s
Drivning: Servomotor
Automatisk verktygsväxlare (ATC)
Verktygsgränssnitt: BT / CT / DIN (HSK som tillval)
Magasintyp: Kedja
Standardkapacitet: 40 verktyg (tillval: 60 / 90 / 120 / 150)
Kapacitet för matrismagasin: 196 / 256 / 316 / 376 verktyg
Maximal verktygsdiameter: Ø130 mm (Ø125 mm enligt anmärkning)
Maximal verktygsdiameter med tomma intilliggande fack: Ø320 mm
Maximal verktygslängd: 630 mm (HSK: 700 mm)
Byte mellan verktyg: 2,0 / 3,5 s
Byte av spån till spån: 5,0 / 6,5 s
Motoreffekt och driftsförutsättningar
Spindelmotor: 25 / 30 kW (tillval: 22 / 30, 50 / 55 kW)
Trycklufttillförsel: 0,54 MPa
Tankvolymer
Kylvätska: 925 l
Smörjning: 7,2 l
Tilläggsutrustning
Fastems automatiseringssystem
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
