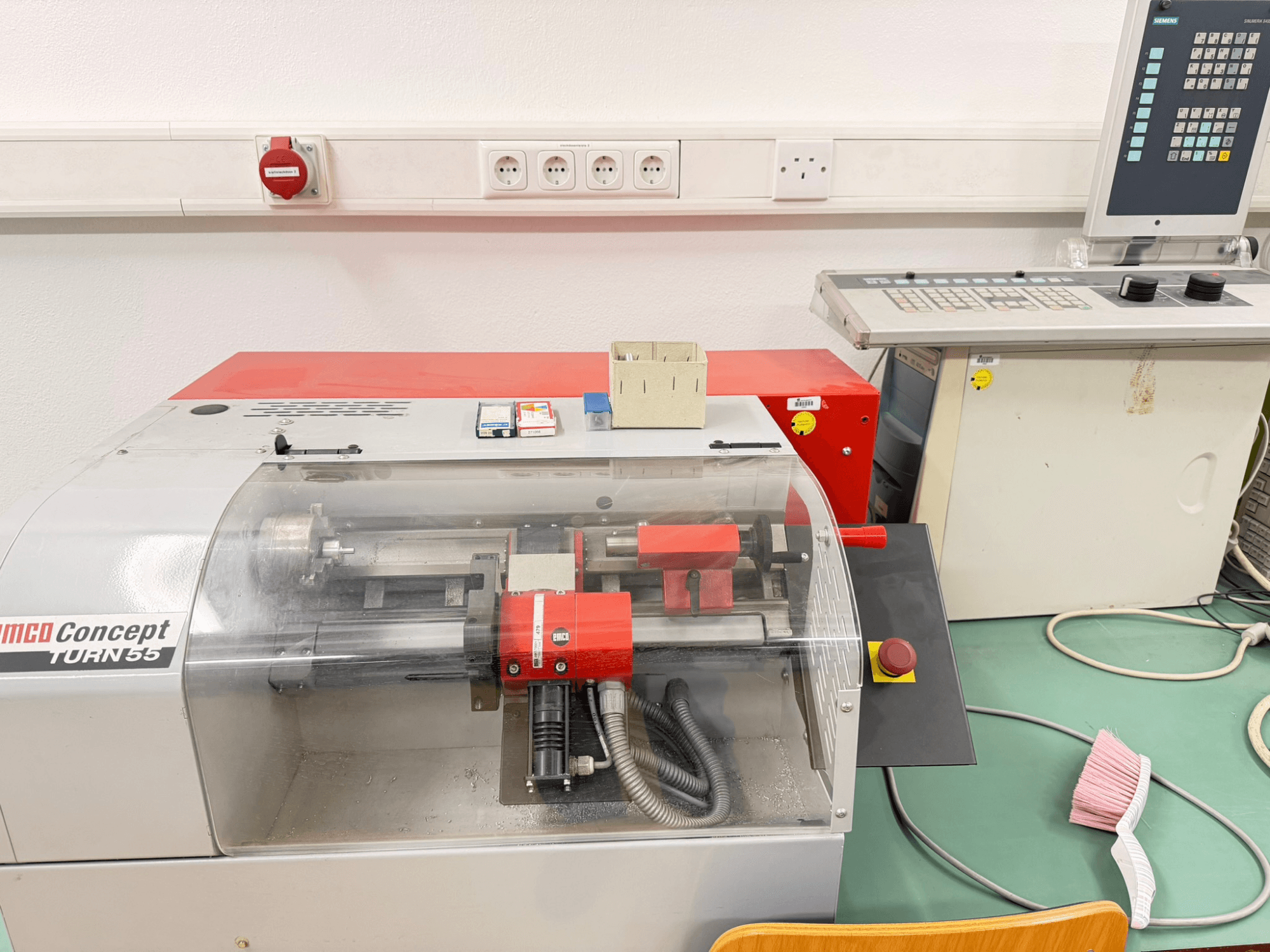

EMCO Concept Turn 55 horisontell svarv med röd och grå exteriör, frontvy som visar reglage och arbetsområde.
EMCO Concept Turn 55 horisontell svarv med röd och grå exteriör, frontvy som visar reglage och arbetsområde.

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

93 261 SEK
gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Horisontell svarv tillverkad 2006. Denna EMCO Concept Turn 55 har en maximal svarvdiameter på 52 mm och en maximal detaljlängd på 215 mm. Den har en verktygsrevolver med 8 positioner och ett spindelvarvtalsområde på 120-4000 varv/min. Om du är ute efter högkvalitativa svarvfunktioner kan du överväga EMCO Concept Turn 55-maskinen som vi har till salu. Kontakta oss för mer information.

Översikt

  • märke: EMCO
  • år: 2006
  • MODELL: Concept Turn 55
  • tillämpningstyp: Svarvning
  • Plats: Tyskland
  • maskintyp: Horisontell svarv
  • styrenhetens märke: SIEMENS

Teknisk information - EMCO Concept Turn 55

Styrenhet

  • Styrmärke: SIEMENS
  • Styrmodell: Sinumerik 810/840D Turn/Mill control

Mått

  • Maskinhöjd: 400 mm
  • Maskinvikt: 85 kg

Rörelse

  • Antal axlar: 2
  • X-axelns rörelse: 48 mm
  • Z-axelns rörelse: 236 mm

Teknisk specifikation

  • Motspindel: Nej
  • Drivna verktyg: Nej
  • Spindeleffekt: 0.75 kW
  • Spindelhastighet: 4000 RPM

Ytterligare information

  • Arbetsområde

    • Sväng över säng: 130 mm

    • Sväng över tvärslits: 60 mm

    • Maximal vänddiameter: 52 mm

    • Maximal längd på detaljen: 215 mm

  • Spindel/upphängning

    • Spindelanslutning: fabriksstandard

    • Spindelborrning: 16 mm

    • Chuckens diameter: 74 mm

    • Genomgående hål i chucken: 15 mm

    • Automatisk chuckdiameter: 76 mm

    • Mekaniska hastighetssteg: 2

    • Maximalt vridmoment: 14 Nm

  • Verktyg

    • Verktygsrevolverns positioner: 8

    • Verktygshållare (invändiga/utvändiga): 4/4

    • Storlek på verktygsskaft: 12 x 12 mm

    • Borrstångens diameter: 10 mm

  • Matningar/Drivningar/Noggrannhet

    • Drivning av matning: 3-fas stegmotorer; upplösning 0,0005 mm

    • Snabbförflyttning X/Z: 2 m/min

    • Arbetsmatning X/Z: 0-2 m/min

    • Matningskraft X/Z: 1000 N

    • Positionsspridning X: 0,008 mm

    • Positionsspridning Z: 0,008 mm

  • Spindeldocka

    • Slaglängd för pinol: 35 mm

    • Pinolens diameter: 22 mm

    • Kona: MK1

    • Automatisk pinoldocka slaglängd: 15 mm

  • Smörjmedel

    • Styrskenor: olja

    • Övriga smörjpunkter: fett

  • Pneumatik

    • Matningstryck: 6 bar

    • Anslutning: 10 mm

  • Elektriskt

    • Strömförsörjning: 115/230 V

    • Spänningstolerans: +5/-10 %

    • Frekvens: 50/60 Hz

    • Max säkring: 12 A

  • Mått/vikt/brus

    • Axelhöjd över golv: 320 mm

    • Fotavtryck: 840 x 695 mm

    • Ljudtrycksnivå: 65 dB(A)

  • Lätt korrosion på maskinkomponenter (vanligt för jämförbara maskiner)

  • Verktygsrevolver med 4+4 stationer

  • Bakdocka MK1 inklusive pinol och centrumpunkt

  • 3-backschuck installerad, inga ytterligare backuppsättningar ingår

  • Spännhylsor tillgängliga, men ingen spännhylsechuck

  • Ingen borrchuck (MK1) och inga borrkronor ingår

  • Verktyg tillgängliga enligt bilderna

  • 5,5 mm insexnyckel ingår

  • Siemens Sinumerik 810/840D styrning för svarvning/fräsning (PC & CD)

  • Licensnyckel ingår, sannolikt överförbar

  • Bruksanvisning och maskindokumentation ingår

  • Databärare medföljer

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
