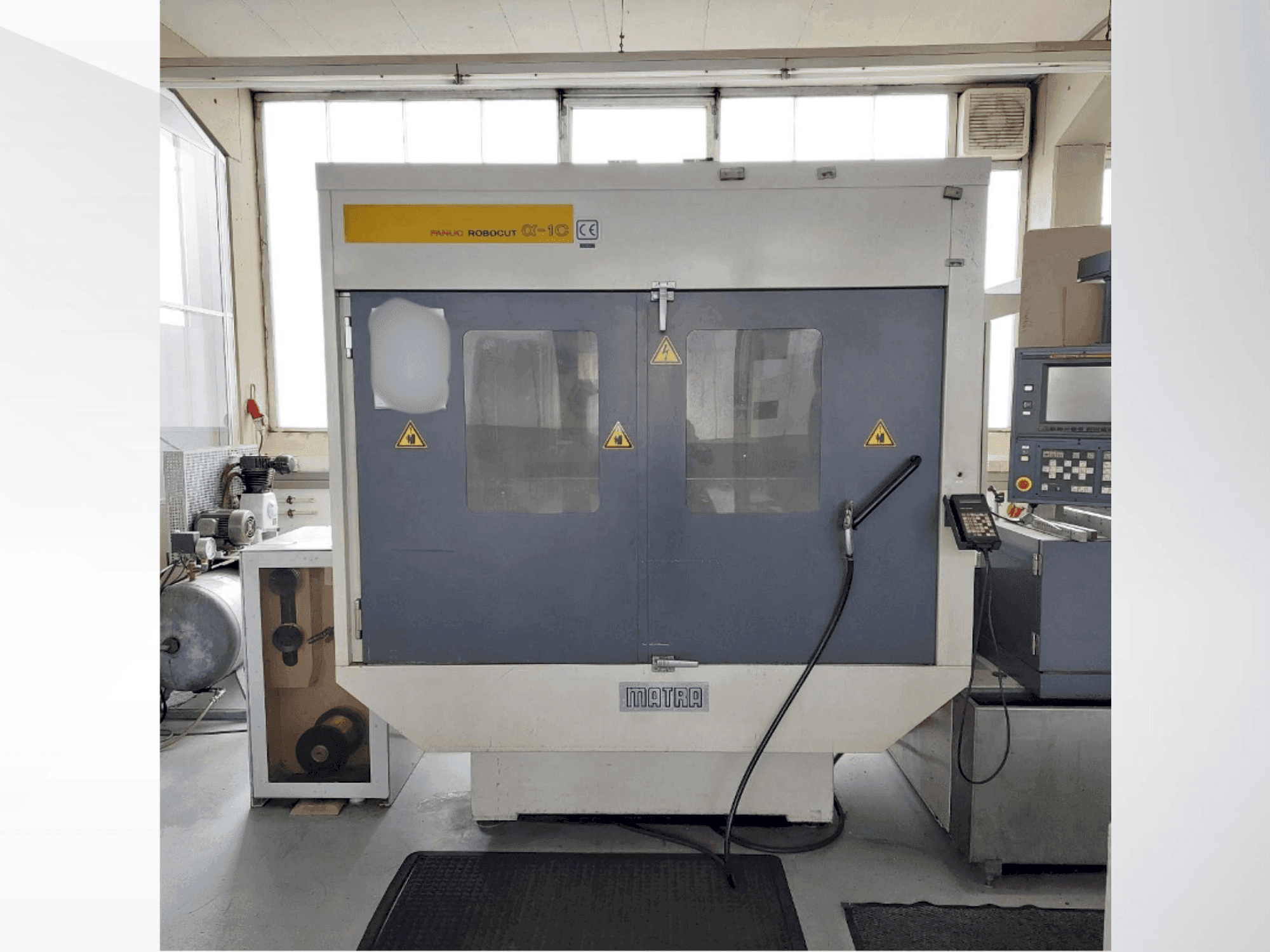

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Ytterligare utrustning

• Bedra trådavrullningsanordning BAS 45/100E (till vänster om maskinen), som kan hantera trådspolar som väger upp till 45 kg

Maskinens fördelar

Kvalitativa maskinfördelar

• Avancerat styrsystem med fanuc system 16-wb

• Mångsidiga funktioner för trådkantpressning med justerbar tråddiameter och spänning

Tekniska maskinfördelar

• Maskintyp: CNC tråd-EDM (trådbaserad elektrisk urladdningsmaskin)

• Styrsystem: FANUC System 16-WB (32-bitars CNC)

• Antal kontrollerade axlar: 5

• Koordinatförflyttning X-axel: 520 mm

• Koordinatrörelse Y-axel: 370 mm

• Koordinatrörelse U-axel: ±60 mm

• Koordinatrörelse V-axel: ±60 mm

• Z-axelns rörelse: 300 mm (275 mm möjligt i vattenbad)

• Maximal konvinkel: ±30° / 80 mm

• Tillval Maximal konvinkel: ±45° / 40 mm

• Snabbtraversering X-axel: 900 mm/min

• Snabbtraversering Y-axel: 900 mm/min

• Snabbtraversering U-axel: 450 mm/min

• Snabb travers V-axel: 450 mm/min

• Snabb travers Z-axel: 450 mm/min

• Maximal snabbtraversering: 900 mm/min

• Minsta stegstorlek för drivenheten: 0,0001 mm

• Minsta inmatningsinkrement: 0,0001 mm

• Minsta kommandoinkrement: 0,0001 mm

• Maximal programmerbar dimension: ±9999,9999 mm

• Programmeringsläge: Inkrementell / Absolut

• Interpolation: Linjär och cirkulär

• Kapacitet för programminne: 280 m

• Kontrolldisplay: 9,5 tums plasmaskärm i färg

• Gränssnitt: RS-232C läsa/skriva ut

• Skalningsintervall: 0.001 - 99.999 ×

• Rotationsfunktion: ±0,001° - ±360°

• Kompensation för tråddiameter: ±99,9999 mm

• Maximal skärande matningshastighet: 25 mm/min

• Material för trådledarelement: Diamant

• Tillämplig tråddiameter: 0,2 - 0,3 mm

• Justerbar trådhastighet: 0 - 15 m/min

• Trådspänningsintervall: 200 - 2500 g

• Maximal yta för fastspänning av arbetsstycke: 750 × 590 mm

• Arbetsstyckets maximala storlek: 790 × 730 × 275 mm

• Arbetsstyckets maximala höjd (vattenbad): 300 mm (275 mm nedsänkt)

• Arbetsstyckets maximala vikt med koaxialspindel: 650 kg

• Arbetsstyckets maximala vikt med vattenbad: 450 kg

• Tillåten vikt på arbetsstycket: 650 kg

• Maskinens vikt: ca 2600 kg

• Maskinens vikt (typskylt): 2.3 t

• Maskinens bredd: 3270 mm

• Maskinens djup: 2610 mm

• Maskinens höjd: 2240 mm

• Erforderlig installationsyta: 4000 × 2860 mm

• Strömförsörjning: 380 / 400 / 415 V ±10-15 %

• Elektriska faser: 3-fas

• Frekvens: 50 / 60 Hz

• Effektbehov: 11 kVA

• Anslutningsvärde med kylare: 14 kVA

• Minsta kommandoupplösning: 0,0001 mm

• Maximalt programmerbart intervall: ±9999,9999 mm

• Avrullningsanordning för Bedra Wire: BAS 45/100E

• Maximal vikt på trådspolen (med avrullningsanordning): 45 kg

• Driftstimmar: 52881.1 h

Extra information

Maskinen är fortfarande under ström
