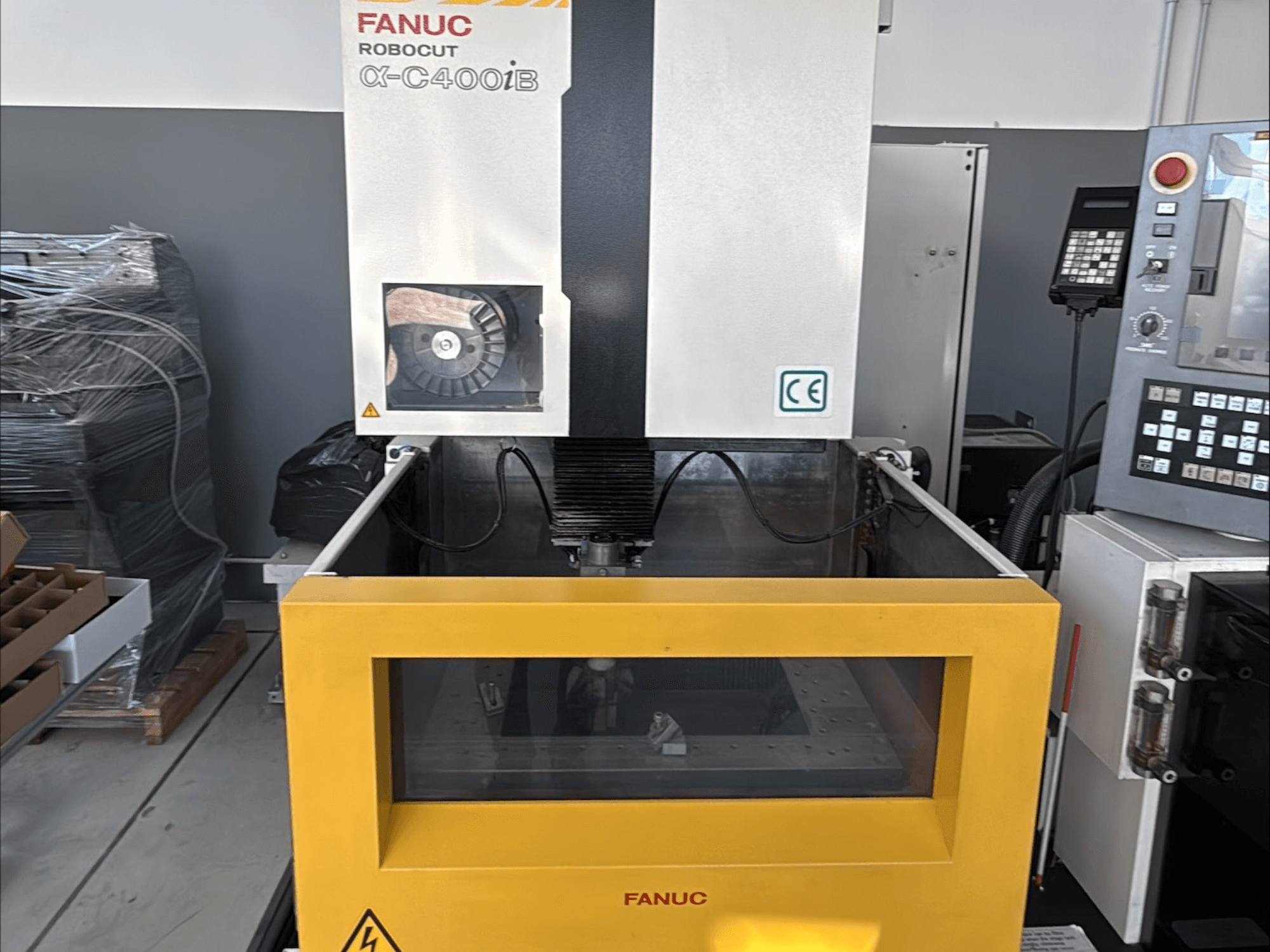

FANUC - Robocut alpha-C400iB IT-EDM-FAN-2018-00002

Kapacitet för arbetsstycke: maxmått 730 × 630 × 250 mm; maxvikt för arbetsstycke 500 kg

Förflyttning av axlar: U/V 120 × 120 mm

Bearbetningskapacitet: max konvinkel ±30°/80 mm; minsta drivinkrement 0,0001 mm; tråddiameter Ø0,10-Ø0,30 mm; max trådspolevikt 16 kg

Styrenhet: FANUC 31i-WB; lagring av delprogram 4 MB

Akustiskt buller: LPA 64 dB; LPCpeak 81 dB

Specifikationer för tillval:

• Tillval för tunn tråd: tråddiameter Ø0,05-Ø0,07 mm

• Automatisk frontdörr som tillval: max. arbetsstyckets mått med automatisk dörr 730 × 585 × 250 mm

• 45° matrisstyrning som tillval: max avsmalningsvinkel ±45°/40 mm

• 30 kg trådmatarverk som tillval: max trådspolevikt 30 kg

Installationsförhållanden:

• Strömförsörjning: AC 200 V ±10 %, 3-fas, 50/60 Hz ±1 Hz; AC 220 V ±10 %, 3-fas, 60 Hz ±1 Hz; anslutningskabel plintstorlek 8-5; effektförbrukning 13 kVA

• Lufttillförsel: 0,5-0,7 MPa; 100-110 l/min (minst 120 l/min med tillvalet tunn tråd); monteringsskruv Rc1/4 för kopplare på regulatorsidan

• Miljö: 15-30°C (rekommenderat 20 ±1°C för högprecisionsbearbetning); oljedimma och dammfritt; luftfuktighet ≤75% RH

• Jordning: Typ C; max jordningsresistans 10 Ω; måste jordas oberoende av andra maskiner

Krav på avskärmningsrum: Om buller från elektriska urladdningar stör närliggande radio-, TV- eller elektronisk utrustning måste ett avskärmat rum installeras
