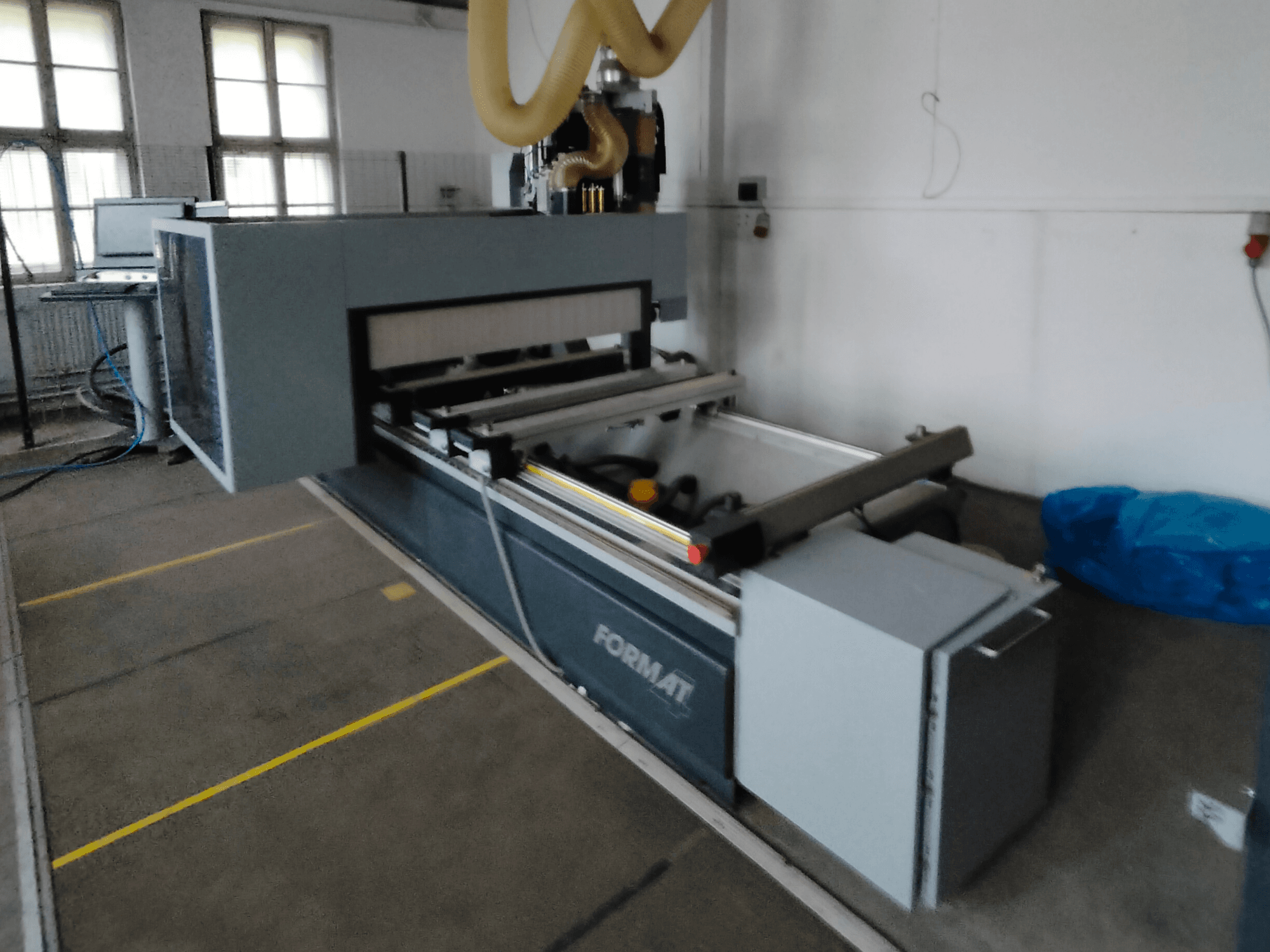

FORMAT4 - Profit H200 13.33PL-CNC-FOR-2019-00001

Arbetsområde (max panelstorlek)

• X: 3300 mm

• Y: 1280 mm

• Z-avstånd: 250 mm

Spindel

• Verktygsgränssnitt: HSK F63

• Nominell effekt vid: ca 12.000 rpm

• Kylning: Luftkyld Luftkyld

• Rotation: CW / CCW

Verktygsmagasin

• Linjär verktygsmagasin (sidomonterat): 12 positioner

• Extra linjärt magasin på portal: 4 positioner

• Max. verktygsdiameter: 250 mm

• Max. verktygslängd: 300 mm

Borrningsenhet

• Modell: DH 24 6H 2S

• Vertikala spindlar: 18 (12 i X, 6 i Y)

• Horisontella spindlar: 6 (4 i X, 2 i Y)

• Max. borrlängd: 70 mm

• Max. verktygsdiameter: 10 mm

• Spårsågar: 2 (X och Y)

• Max. sågdiameter: 120 mm

• Max. hastighet: 6 000 varv/min

Vakuumbord

• 6 konsoler (istället för 4)

• Vakuumsystem med dubbla kretsar

• Vakuumkopparnas höjd: 100 mm

• Pneumatisk låsning av konsol

• Justerbara sidostopp (Y-axel)

System för axlar

• X-axel: Kuggstångs- och kugghjulsdrift

• Y/Z-axel: Kulskruvsdrivning

• Linjära styrskenor på alla axlar

• Central automatisk smörjning

Styrning och programvara

• CNC-styrning med CAD/CAM-programvara

• Förhandsgranskning av 3D-simulering

• Möjlighet att importera DXF

• Parametrisk programmering

• Fjärrservicepaket (internet-klart)
