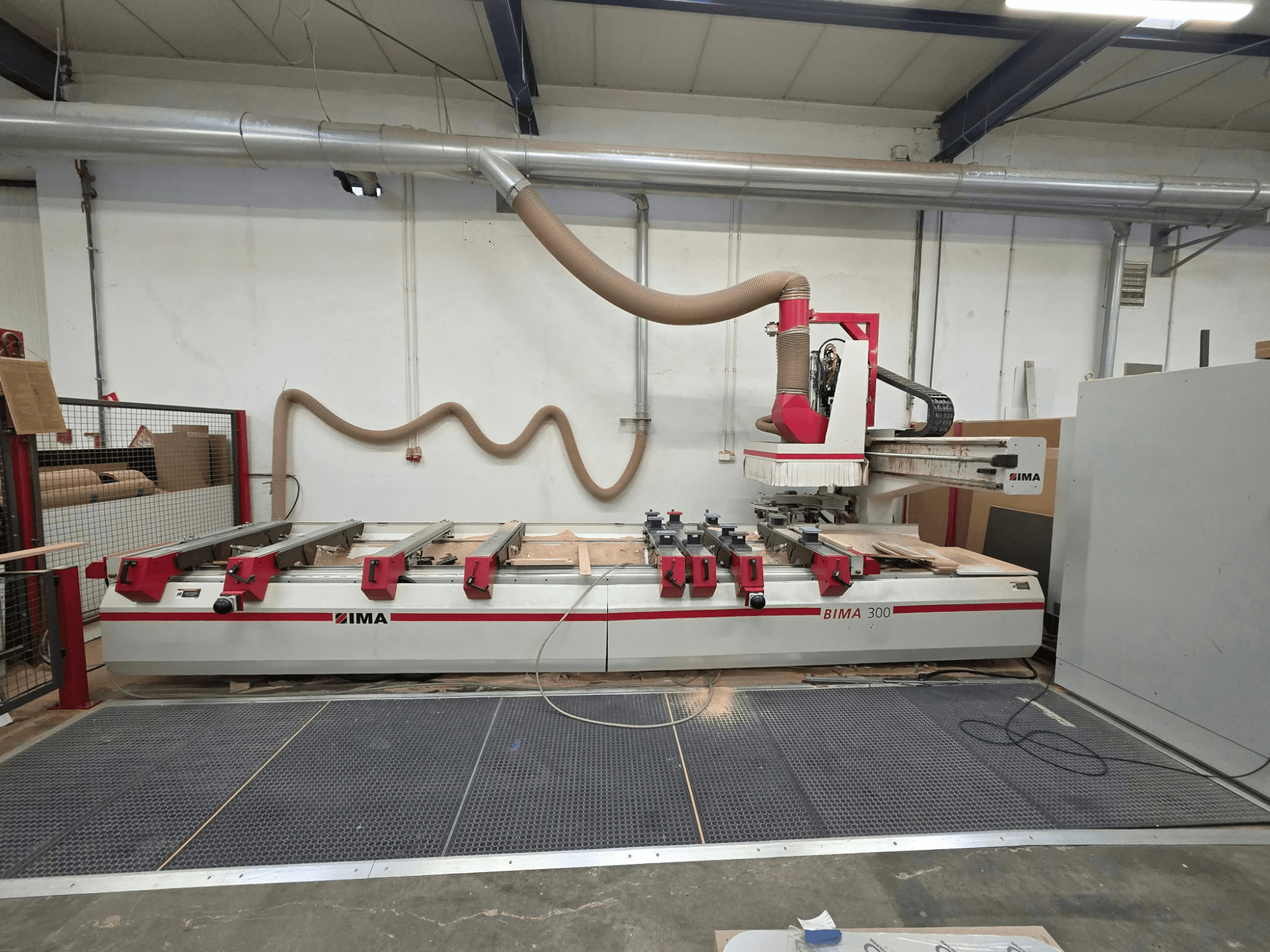

IMA - BIMA 300PL-CNC-IMA-2005-00002

Arbetsområde

• Bearbetningsområde på X-axeln: 4300 mm (4600 mm enligt manualen; måste bekräftas)

• Bearbetningsområde på Y-axeln med huvudspindel och verktyg Ø20 mm: 1400 mm

• Bearbetningsområde på Y-axeln med borrenhet (alla vertikala spindlar): 1100 mm

• Maximal arbetsstyckeshöjd över vakuumfästets yta: 125 mm

• Maximal arbetsstyckets tjocklek: Beror på utrustning och tillämpning

• Arbetshöjd: ca 950 mm

• Arbetsområde med två zoner utan pendelbehandling: 2 × 2050 mm; fritt utrymme i mitten: 200 mm

• Arbetsområde i två zoner med pendelbearbetning: 2 × 1750 mm; fritt utrymme i mitten: 800 mm

Huvudspindel

• Verktygsgränssnitt: HSK-F63

• Konisk diameter: 38 mm

• Automatisk verktygsspänning (spännkraft: 11 000 N; lossningskraft: 20 400 N)

• Maximal verktygsvikt: 6 kg

• Rotationsriktning: Programmerbar CW/CCW

• Drivning: Trefasmotor med frekvensomvandlare

• Smörjning: Fabrikssmord

• Kylning: Luftkyld

• Integrerad CNC-styrd rotationsaxel för positionering av aggregat i 360°, med vridmomentstöd och pneumatisk anslutning

Axelhastigheter

• Snabbförflyttning X/Y: 60 m/min

• Snabbförflyttning Z: 30 m/min

Vakuum, avsugning och tryckluft

• Krävt tryck på tryckluften: 7 bar

• Anslutningsdiameter för avsugning: 250 mm

• Krävd avsugningshastighet: 28 m/s

• Krävt luftflöde för avsugning: 4 950 m³/h

• Vakuumpumpens kapacitet: 90 m³/h

Tilläggsutrustning

• 90° vinkelborraggregat

• 3 st. HSK-verktygshållare
