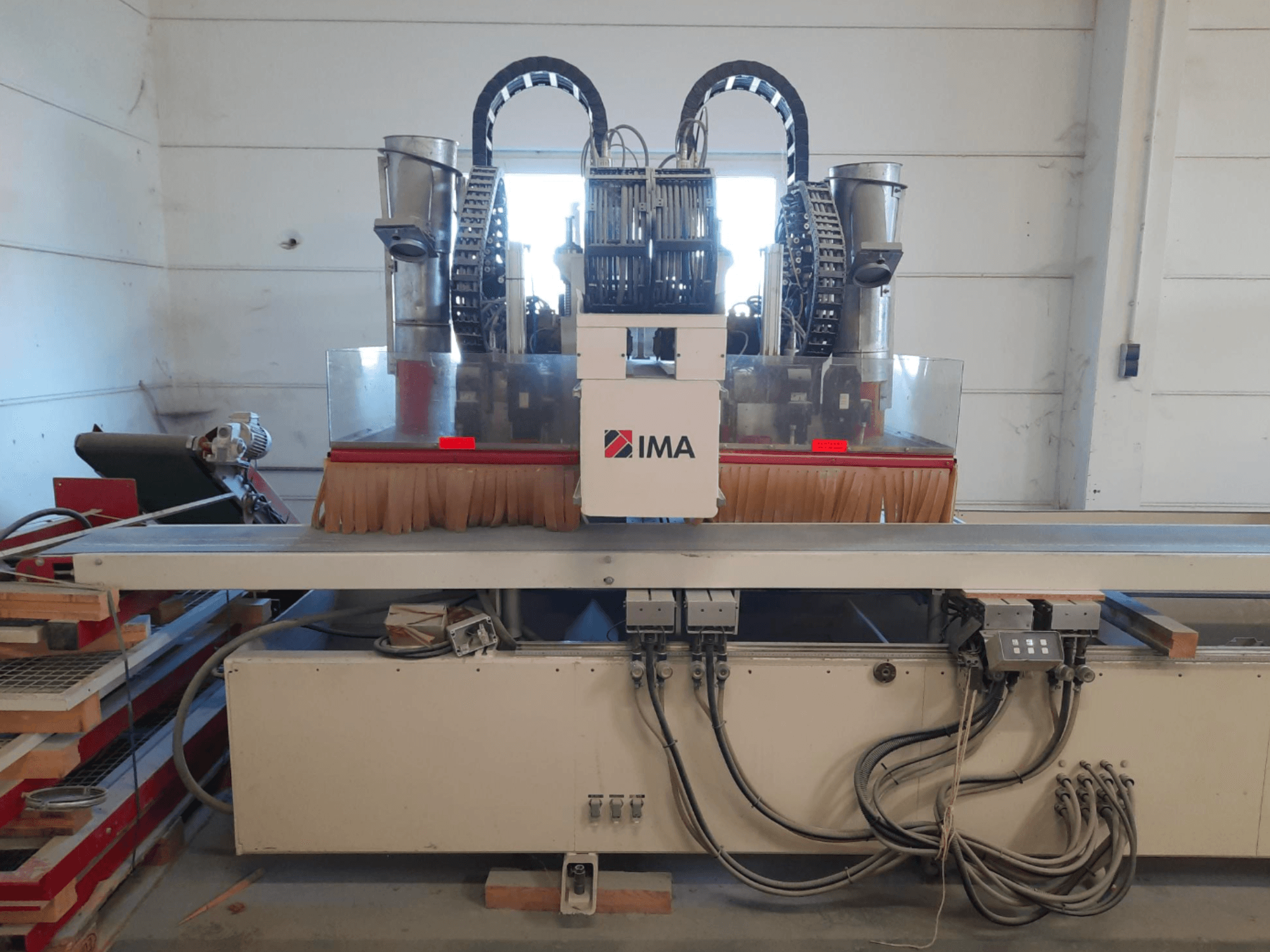

IMA - BIMA 610 VDE-CNC-IMA-1996-00002

• CNC-styrning: NUM CNC-styrning

• Drivsystem: Siemens SIMODRIVE 611

• Maximal arbetsstyckets längd: 4000 mm

• Minsta arbetsstyckets längd: 150 mm

• Maximal arbetsstyckets bredd: 1650 mm

• Minsta arbetsstyckets tjocklek: 10 mm

• Maximal arbetsstyckets tjocklek: 65 mm

• Borrspindlar (X): 5

• Borrspindlar (Y): 11

• Maximal borrdiameter: 45 mm

• Huvudspindelns effekt: 7,5 kW

• Huvudspindelmotor: Vattenkyld

• Verktygshållare: HSK F63 DIN 69893

• Matningsmotorns effekt: 4 kW

• Matningshastighet: 1 500–18 000 mm/min

• Maximal verktygsvikt: 5 kg

• Maximal verktygsspänningskraft: 10 000 N

• Driftspänning: 400 V ±5 %

• Matningsspänning: 3/N/PE, 400 V, 50 Hz

• Frekvens: 50 Hz

• Total ansluten belastning: 33 kVA

• Märkeffekt: 41 kW

• Märkström: 62 A

• Anslutningsarea: 16 mm²

• Styrspänning: 24 V

• Styrström: 52 A

• Tryckluftstryck: 6–10 bar

• Luftanslutning: 1/2"

• Luftförbrukning: 28 m³/h

• Anslutning för dammutsug: Ø100–300 mm

• Luftflöde Ø100: 14 m³/min

• Luftflöde Ø140: 28 m³/min

• Luftflöde Ø160: 36 m³/min

• Luftflöde Ø180: 46 m³/min

• Luftflöde Ø200: 56 m³/min

• Luftflöde Ø280: 105 m³/min

• Luftflöde Ø300: 127 m³/min

• Antal dammutsugningsportar: 1

• Maskinens skick: Demonterad men fullt funktionsduglig

Tillval, ingår ej:

• Vakuumblock med sugkoppar (aluminium) och skjutbar konsol

• Två frässpindlar för synkron fräsning med integrerade verktygsväxlare

• Säkerhetsstaket med tillhörande säkerhetsmattor

• Styrskåp och manöverpanel

• Avfallstransportband för frästa sektioner
