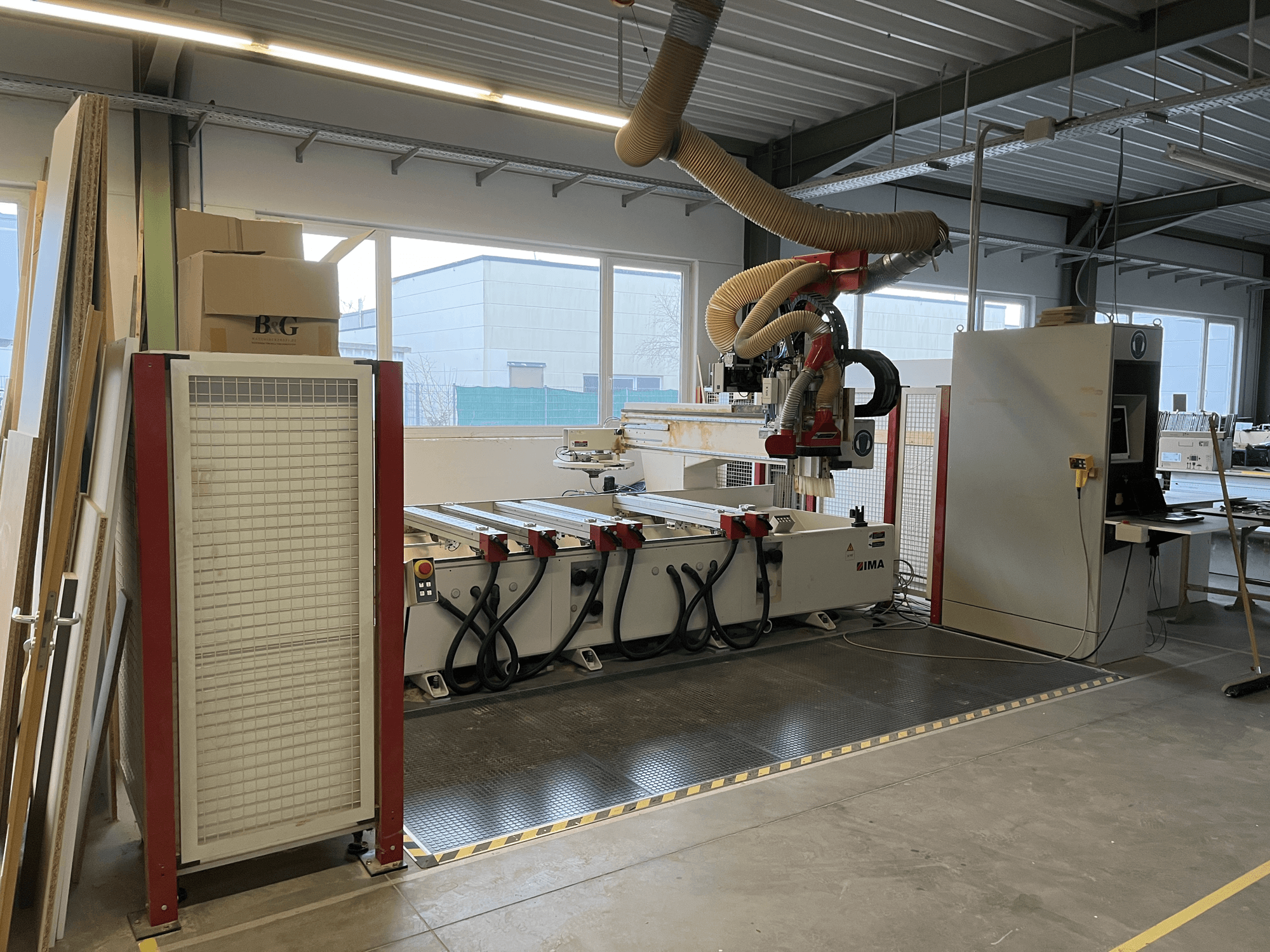

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Arbetsområde X: 3000 mm

• Arbetsområde Y: 1200 mm

• Max. uppspänningshöjd Z1: 100 mm

• Max. arbetsstyckets tjocklek Z2: beroende på utrustning/tillämpning

• Bordshöjd: ca 1000 mm

• Pendelrörelse X: 2 × 1400 mm

• Fritt utrymme i mitten X: 200 mm

• Alternativ pendelrörelse X: 2 × 900 mm

• Fritt utrymme i mitten, alternativ X: 1200 mm

• Maskinvikt: ca 6000 kg

• Styrsystem: precisionslinjärstyrningar, härdade till ca 62 HRC

• Centralsmörjning: automatisk för alla huvudaxlar och kulskruv

• Drivsystem: växelströmsservomotorer med encoder

• X/Y-drivning: kuggstång och kugghjul

• Z-drivning: kulskruv

• Matningshastighet: 40 m/min

• Snabbförflyttning X/Y: 80 m/min

• Snabbförflyttning Z: 25 m/min

• Acceleration: 3 m/s²

• Avsugningsanslutning huvudspindel: 300 mm

• Anslutning för avgasning, borrspindlar: 120 mm

• Lufthastighet: ca 28 m/s

• Luftvolym: ca 7080 m³/h

• Vakuumpumpens kapacitet: 100 m³/h

• Anslutning för tryckluft: 1/2"

• Lufttryck: 6 bar

• Styrspänning: 24 V DC

• Ansluten effekt: ca 24 kVA

• Strömförsörjning: 3/N/PE 400/230 V 50 Hz

• Frekvensomvandlare: 0–480 Hz

• Omgivningstemperatur: +15 till +35 °C

• Styrsystem: IMATRONIC NT 231

• Interpolering: linjär på alla axlar, cirkulär 2,5D

• Upplösning: 0,001 mm

• Spindel: HSK F63

• Verktygsspännkraft: 11 000 N

• Maximal verktygsvikt: 6 kg

• Varvtalsområde: 1 500–18 000 rpm

• Spindeleffekt: 7,5 kW

• Kylning: vattenkyld

• CNC-axel: 360° roterande

• Verktygsmagasintyp: plattväxlare

• Antal verktygspositioner: 18

• Maximal verktygslängd: 150 mm

• Maximal verktygsdiameter: 100 mm (150 mm med lediga angränsande positioner)

• Max. last: 60 kg

• Motoreffekt för sågenheten: 1,5 kW

• Såghastighet: 5600 rpm

• Sågbladets diameter: max. 150 mm

• Borraggregat: 14 spindlar

• Spindelns slaglängd: 70 mm

• Drivning: 2,2 kW

• Varvtal: 3150 rpm

• Max. borrdiameter: 20 mm

• Spindlar i adapterhuvud: 4

• Max. varvtal: 6000 rpm

• Max. borrdiameter: 12 mm

Bordsutrustning:

• 6 justerbara stödarmar

• 12 sugkoppar 114 × 159 × 100 mm

• 6 sugkoppar 125 × 75 × 100 mm

• Vakuumsystem: 2-kretsigt klämsystem

• Elskåpets mått: 2000 × 1800 × 600 mm

FEL:

• Huvudspindeln frigör inte längre det utbytbara borrhuvudet
