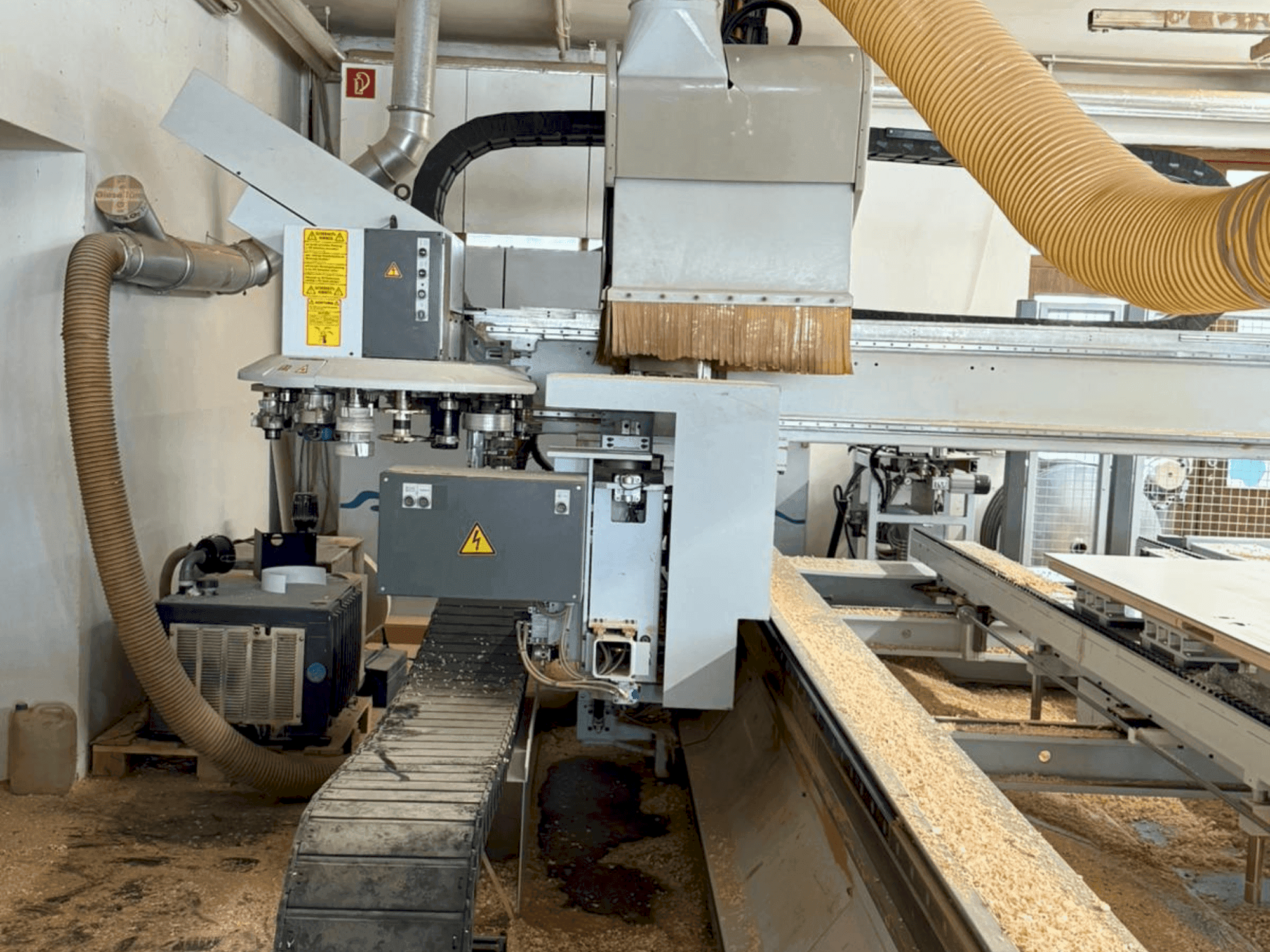

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Styrning/programvara: Homatic CNC-styrning; WOODWOP CNC-programmeringssystem; Postprocessor

• Kapacitet för arbetsstycke:

  • Längd 800-3000 mm; Bredd 350-1400 mm; Tjocklek max. 70 mm med kant / 80 mm fräsning

  • Friesbredd min. 120 mm; Vikt max. 150 kg

• Bord/uppspänning:

  • Kontinuerligt bord (D-bord)

  • Längsgående konsol 1 fast; Längsgående konsol 2 manuell Y-breddjustering

  • 8 vakuumklämmor 125 x 50 x 100 mm

  • Arbetshöjd arbetsstyckets nedre kant 950 mm

  • Enhet för förflyttning av vakuumklämmor på enhetsbärare med pneumatisk förlängningskonsol (max. 4 klämmor per längsgående konsol)

• Breddjustering (längsgående konsol/D-bord): Servodrift, per längsgående konsol

• Stoppbult för överhäng på översta lagret: Lyft- och vridanordning, max. 20 mm toppskikt, slaglängd 110 mm, individuellt valbar, slutpositionsövervakning (för manuell placering av dörr)

• Huvudspindel:

  • Varvtal 1500-18000 rpm (VFD 15 kW), full nominell effekt från 12000 rpm

  • Verktygsdiameter max. 180 mm (fräsning) / 200 mm (slipning); rumsutsug för alla verktyg/enheter

• Aggregatgränssnitt/C-axel:

  • Pneumatiskt och svängbart drivningsgränssnitt

  • C-axel med torque-drivning och 3-punktsstöd

• Verktygsväxlare:

  • 18-positioners skivväxlare för HSK F63; verktygsvikt 6 kg; verktygslängd max. 200 mm

  • Konfigurationer: 18 x Ø max. 130 mm; eller 9 x Ø max. 180 mm + 9 x Ø max. 70 mm; slipverktyg Ø max. 200 mm

  • Växlare höj- och sänkbar för medföljande pickup (vänster sida)

• Enheter/aggregat (för verktygsväxlare om inte annat anges):

  • Borr- och fräsenhet, 4 spindlar: ER25 upp till Ø16 mm skaft, utstick max. 50 mm, varvtal max. 13500 rpm, obegränsad svängning via C-axeln

  • Fräsenhet för låshus, 2 spindlar D=16/20: motroterande, 12000 varv/min, integrerad utblåsning, obegränsad svängning via C-axel

  • Svängbar såg-/borrenhet: manuell 0-90°, fläns Ø30 mm, TK Ø52 mm, förberedd för kapsåg Ø max. 180 mm, borrchuck med Weldon D=10 mm, varvtal max. 9000 rpm, C-axel svängbar

  • Fräshållare D=30 med spånledare: dornlängd 45/80 mm, spånledarplatta styrd via C-axel, växlarutrymme Ø 140 mm

  • Planfräsningsenhet: samtidig topp/botten, kantradie max. R12 mm, min. ytterradie ~R5 mm / innerradie ~R30 mm vid 90°, scanning topp/botten/sida, obegränsad svängning av C-axeln, hastighet max. 12000 rpm, arbetsstyckets tjocklek max. 50 mm, min. överhäng ~35 mm, med smala känselspröt

  • WPL-knivhuvud: utkörningsvinkel 5°, Ø 70 mm

• Utrustning för limning/kantlimning:

  • Drivspindel/V för limningsenheter: monterad på höger sida av bommen; tvärslits med Y-rebskydd och Z-förlängningsslag; anti-reb-spindel med C-axel och elektriskt/elektroniskt gränssnitt; dedikerad Z-axel

  • Limningsenhet 4 sidor, 90 mm (för huvudspindel): raka kanter med direkt limapplicering; 1 förpressvals + 1 pneumatisk efterpressvals (programmerbar); innerradie min. R40 vid 90°; kanthöjd max. 90 mm; fanertjocklek 0,4-1 mm; falsningstryckszon på huvudspindeln med reaktivering av smältlim

  • Kanthållare, manuell justering

• Magasin/upphämtning:

  • Pickup-utrymme på X-stöd för utbytbar specialenhet (t.ex. motordriven svängbar bearbetningsspindel)

• Anslutningsmöjligheter: Ethernet-nätverksanslutning

Ytterligare utrustning

• Transportband för spånor: Integrerad spån-/skrothantering via spånband under längsgående tvärbalkar

• Vakuumpump: 100/140 m³/h

• Extern förhackningsstation med 3-stegsvals, automatisk:

  • Valsens vridbord på operatörssidan; vals Ø 800 mm

  • Kantlängd min. 350 mm; kanthöjd max. 90 mm

  • Övervakning av återstående kantlängd med matningsstopp vid 2400 mm
