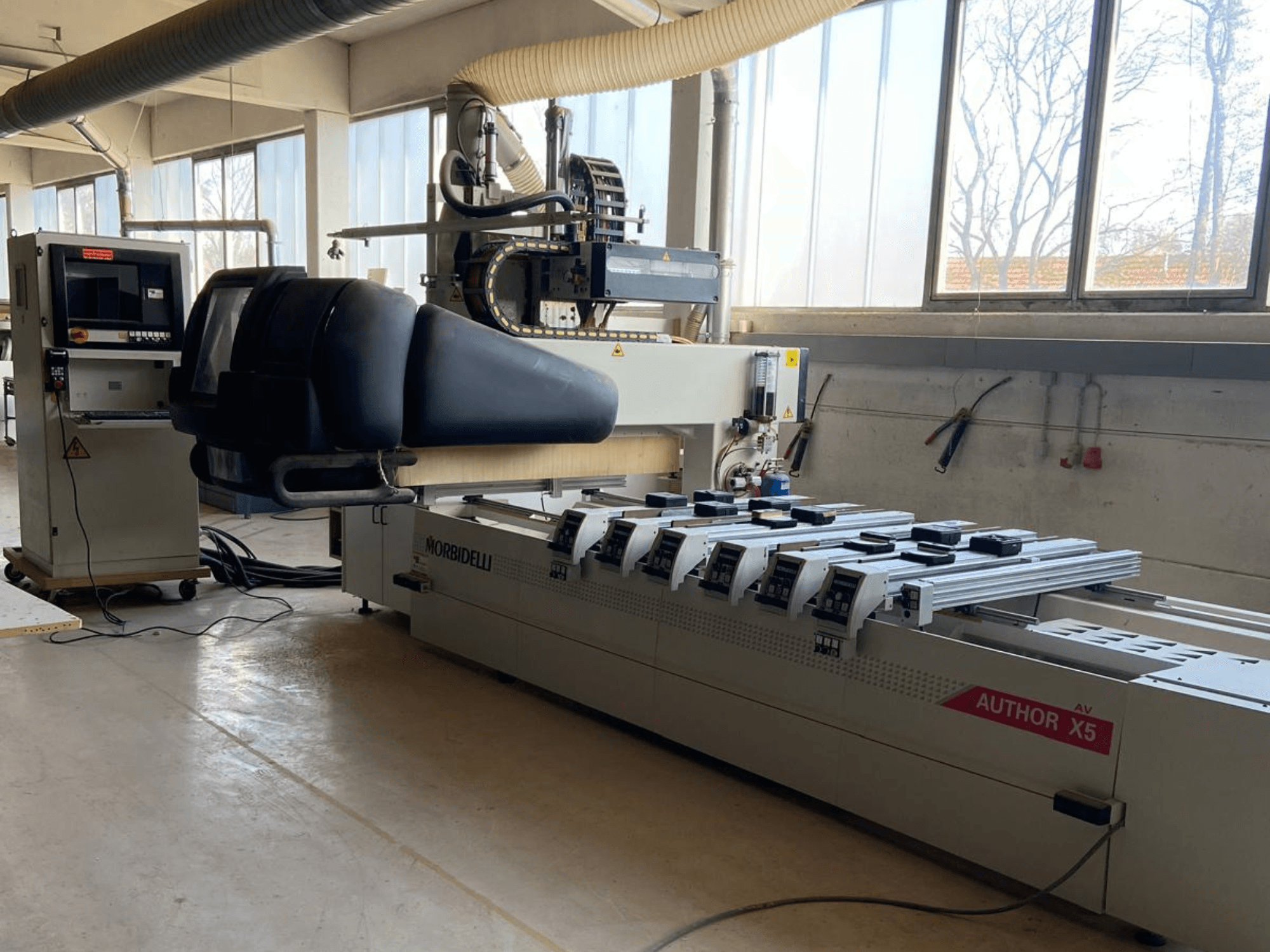

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Spänning: 400 V

• Frekvens: 50 Hz

• Strömstyrka: 48 A

• Strömförsörjning: 400 V, 50/60 Hz

• Effektförbrukning: 28 kVA

• Arbetsfält: X 3050 mm, Y 1348 mm, Z 400 mm

• Snabba hastigheter: X 50 m/min, Y 45 m/min, Z 22 m/min

• Drivsystem: kulskruv i X/Y/Z-axlar

• Pendelbearbetning: ja

• Spindel: 5-axlig Morbidelli-frässpindel

• C-axelns rotation: 640 grader

• Rotation av B-axel: +/- 100 grader

• Inverterareffekt: 18 kW

• Verktygshållare: HSK 63F

• Minsta avstånd mellan bord och spindel: 40 mm

• Verktygsväxlare: bakre verktygsrum i X-axeln

• Verktygsväxlarens positioner: 12

• Max verktygsdiameter: 240 mm

• Max verktygslängd: 220 mm

• Max verktygsvikt: 8 kg

• Arbetsbord: vakuumspännsystem

• Vakuumtryck: 3000 Pascal

• Styrsystem: NUM 1040

• Operativsystem:: Windows XP Professional

• Processor: 32-bitars Pentium

• RAM-minne: minst 256 MB

• Hårddisk: minst 2 GB

• Skärm: 17 tum

• Gränssnitt: RS232

• Lufttryck: 6 till 8 bar

• Luftförbrukning: 250 NL/min

• Anslutning för dammutsug: 250 mm

• Lufthastighet utsugning: 30 m/s

• Maskinens mått: ca 5300 x 2200 x 2500 mm

• Erforderligt utrymme: ca 6300 x 4000 x 3000 mm

• Säkerhetsutrustning: CE-kompatibelt skyddssystem

• Centralsmörjning: automatisk

• Borrhuvud: 12 + 6 spindlar

• Vertikala spindlar (Y-riktning): 5

• Vertikala spindlar (X-riktning): 8

• Horisontella spindlar (X-riktning): 4

• Horisontella spindlar (Y-riktning): 2

• Vertikal spindeldelning: 32 mm

• Horisontell spindeldelning: 64 mm

• Borrningshastighet: 4000 rpm

• Borrenhetens effekt: 2,2 kW

• Hållare för borrverktyg: M10

• Pneumatisk slaglängd: 60 mm

Ytterligare utrustning

• Spåntransportör (ingår)

• Vakuumpump 250 m3/h
