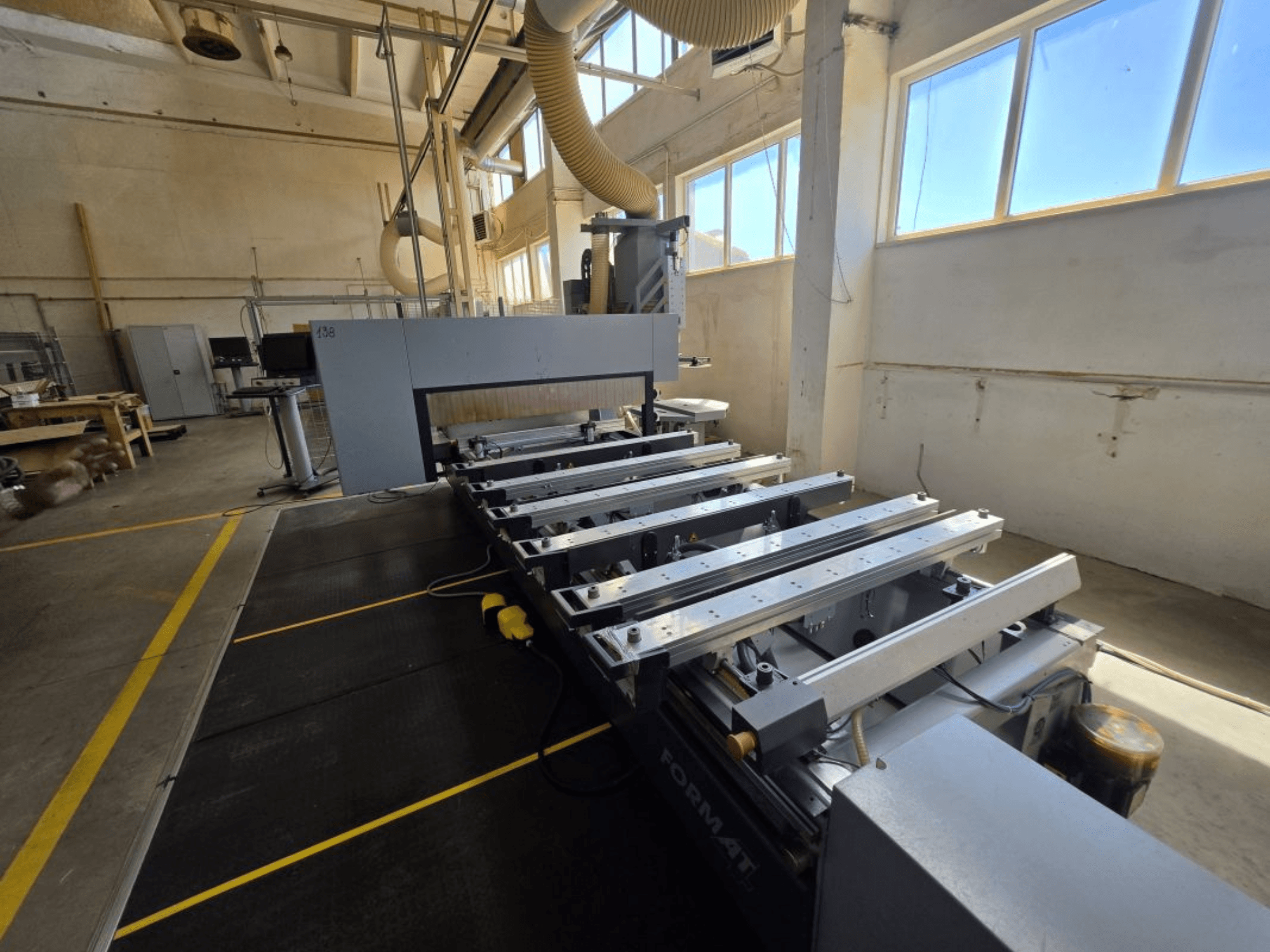

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Arbetstid: 6,442 h

• skick: Ej ombyggd - utan garanti

Allmänt

• Konstruktion: Kraftig svetsad stålram, förstärkt

• Gantry: Dubbelt driven rörlig portal

• 5-axlig simultanbearbetning

• Programvara för styrning: WoodFlash CNC

• Fjärrservicepaket via internetanslutning

Arbetsområde och axlar

• Arbetsområde: X 3000 mm / Y 1550 mm / Z-avstånd 250 mm

• Drivning: X spiralformad kuggstång; Y/Z precisionskulskruvar

• Styrningar: Linjär på alla axlar

• Smörjning: Automatiskt centralt system

Huvudspindel (5-axlig elektrospindel)

• Typ av spindel: Kardanledd 5-axlig spindel, högerrotation

• Effekt: 12 kW (S6), full effekt vid ca 12 000 varv/min

• Varvtal: 1.000-24.000 varv/min

• Verktygsgränssnitt: HSK F63

• Kylning: Vätskekylning; keramiska lager med luftkylning

• Integrerad aggregathållare; elektriskt styrd utsugshuv

• Max verktygsvikt: 6 kg

• Max sågbladsdiameter: 350 mm

Verktygsmagasin

• Linjär magasin: 12 positioner, vänster sida av ramen; separat aggregatuppsamling; max verktygsdiameter 250 mm; max verktygslängd 240 mm

• Magasin för roterande skivor: 18 positioner på rörlig portal; stöd för borrar och aggregat; max verktygsdiameter 250 mm; max verktygslängd 280 mm

Borrningsenhet (DH18 6H 1S)

• Vertikala spindlar: totalt 12 (7 i X, 5 i Y)

• Horisontella spindlar: totalt 6 (4 i X, 2 i Y)

• Borrslag/-djup: upp till 70 mm; verktygshållare storlek 10 mm; individuellt styrda spindlar

• Integrerad spårsåg: Ø 120 mm; max. kroppstjocklek 5 mm; upp till 7.500 varv/min

Vakuum och fastspänning

• Konsolbord: 6 konsoler med främre/bakre stopp; trådlöst vakuum med dubbla kretsar; vakuumkoppens höjd 100 mm

• Pneumatisk konsollåsning; programmerbara pneumatiska stopp; 4 rörliga sidostopp

• Förstärkta stödarmar (40 kg vardera)

• Vakuumpumpens kapacitet: 90 m³/h @50 Hz; 108 m³/h @60 Hz

• Extra vakuumanslutning för mallarbete

• Kontrollerad tryckluft för ramklämmor

• Oberoende omkoppling av vakuum/luft per konsol

CNC-programvara och styrning

• WoodFlash-paket: CNC-styrning, verktygsdatabas (Tecno Manager), programredigerare, 3D-förhandsgranskning, DXF-import, CAD-funktioner (rotera/spegla/skalera/kopiera), gravyr, fickfräsning, parametrisk och absolut/inkrementell programmering, bearbetningsoptimering

• CNC-styrpanel: Full maskinstyrning, skapande/redigering av program, verktygs-/arbetsstyckeshantering, manuella kommandon, övervakning av vakuum/luft/säkerhet

• Mobil operatörsterminal: 24" LED-skärm, tangentbord, mus, USB

• Terminal för kontroll av matningshastighet: Potentiometer för manuell matning; variabel matning under bearbetningen

Säkerhetsutrustning

• CE-säkerhetssystem; säkerhetsmattor (istället för ljusridå)

• Nödstoppssystem

• Säkerhetsstängsel på vänster sida; övervakning av dörrsäkerhet

• Sensorer för vakuum- och tryckluftsövervakning

Ytterligare utrustning

• Extern aktiveringsbrytare

• Skyddat kabelkedjesystem

• Extra låsningssystem för A- och C-axel

• Servicepaket för verktyg

• Installationspaket för polsk programvara

• Polsk bruksanvisning

• Station för byte av sågblad på portalen
