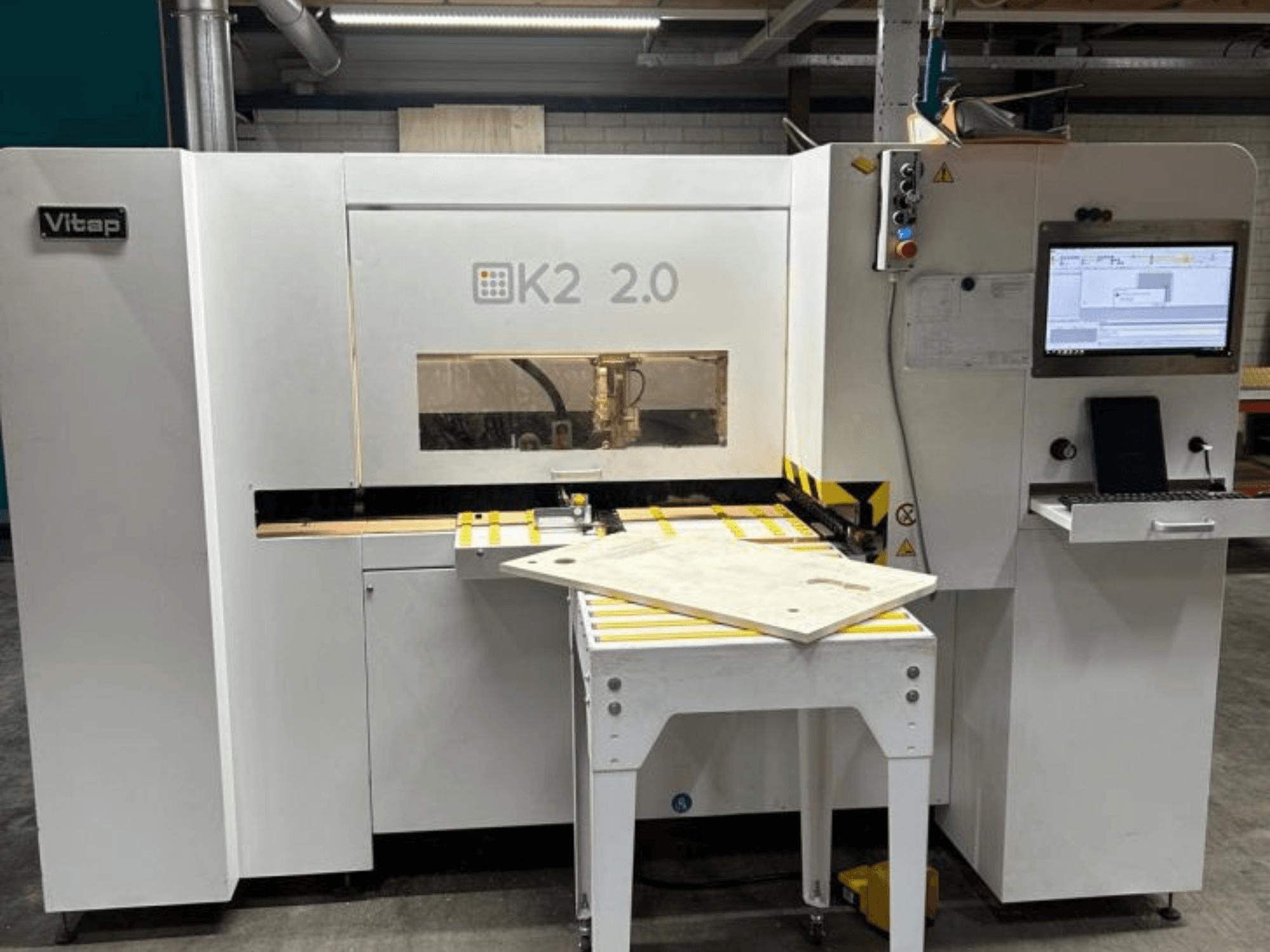

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Begagnad CNC-borr- och fräsmaskin

Märke: Vitap

Typ: Point K2 TOP 2.0

Tillverkningsår: 2018

Kontinuerlig bearbetning, bearbetning av arbetsstycket underifrån och automatisk återföring av arbetsstycket till operatören

3 styrda axlar:

X-axeln – oavbruten arbetsstycketransport via DDT (Dual Dynamic Transport System) med borstlös motor

Y-axeln – borrhuvudets rörelse

Z-axel – borrning

- Dubbel ”0”-referens: Ny generation laser för detektering av arbetsstyckets början och slut.

Programmet kan justera borrningen underifrån för att uppnå perfekt jämnhet på vertikala och horisontella arbetsstycken.

Lasern består av en sändare och en mottagare för att förhindra fel vid bearbetning av material med mörka kanter.

- Sidostopp med rullar bestående av en fast och en rörlig del, mekanisk digital avläsning med automatisk inriktning mot 0-stoppet för borttagning av upp till 3 mm på 0-linjen

- Konstant sidoklämma för exakt positionering på 0-linjen.

- Utmatning av arbetsstycket bakifrån

- Automatisk verktygsväxlare med 4 stationer

- Ingen begränsning av arbetsstyckets längd

- 19" 5/4 TFT LCD-skärm

- Industri-PC

- WSC-användargränssnitt med Lister, parametrisk verktygsinställning och parametrisk inställning

- Grafisk programmering med CAD TPA EDI32, grundversion

- USB-port

- Spara alla filer

- Makroprogrammering

- Import av DXF-filer

Tekniska specifikationer

Antal oberoende vertikala spindlar: 12

Antal oberoende horisontella spindlar på X-axeln: (2+2)

Antal horisontella borrspindlar på Y-axeln: (2+2)

1 såg (Ø 100 mm)

5 kW elektrisk spindel med ISO 30-kon (12 000–24 000 varv/min)

Maximal arbetsstyckets vikt: 80 kg

Maximal arbetsstyckesdimensioner: X obegränsad, Y 1 200 mm, Z 50 mm

Minsta arbetsstyckets mått: X 270, Y 185 (70°), Z 4 mm

Matningshastighet: 25 m/min

Spindelhastighet: 3 500 varv/min

Maximal horisontell verktygsdiameter: 12 mm

Max horisontellt borrdjup på X- och Y-axlarna: 30 mm

Max vertikalt borrdjup: 45 mm

Maximal vertikal verktygsdiameter: 35 mm

Luftförbrukning: 2000 m³/h

Avgasflöde: 30 m/sek

Avgasanslutningar: 2x Ø 100 mm + 1x Ø 50 mm

Motor: 1,7 kW

Tryckluft: 7 bar

Max. luftförbrukning: 60 Nl/min

CE-STANDARDER

- Kontorsprogramvara – Licens

- Justerbar nollpunkt för 4-sidig formatering

- CE-godkänd

- Per den 28 maj 2026: cirka 500 driftstimmar, och en ny dator har installerats

Obs!

De tekniska specifikationerna och beskrivningarna är kopior av den ursprungliga orderbekräftelsen. Informationen tillhandahålls endast i informationssyfte och är inte bindande.
