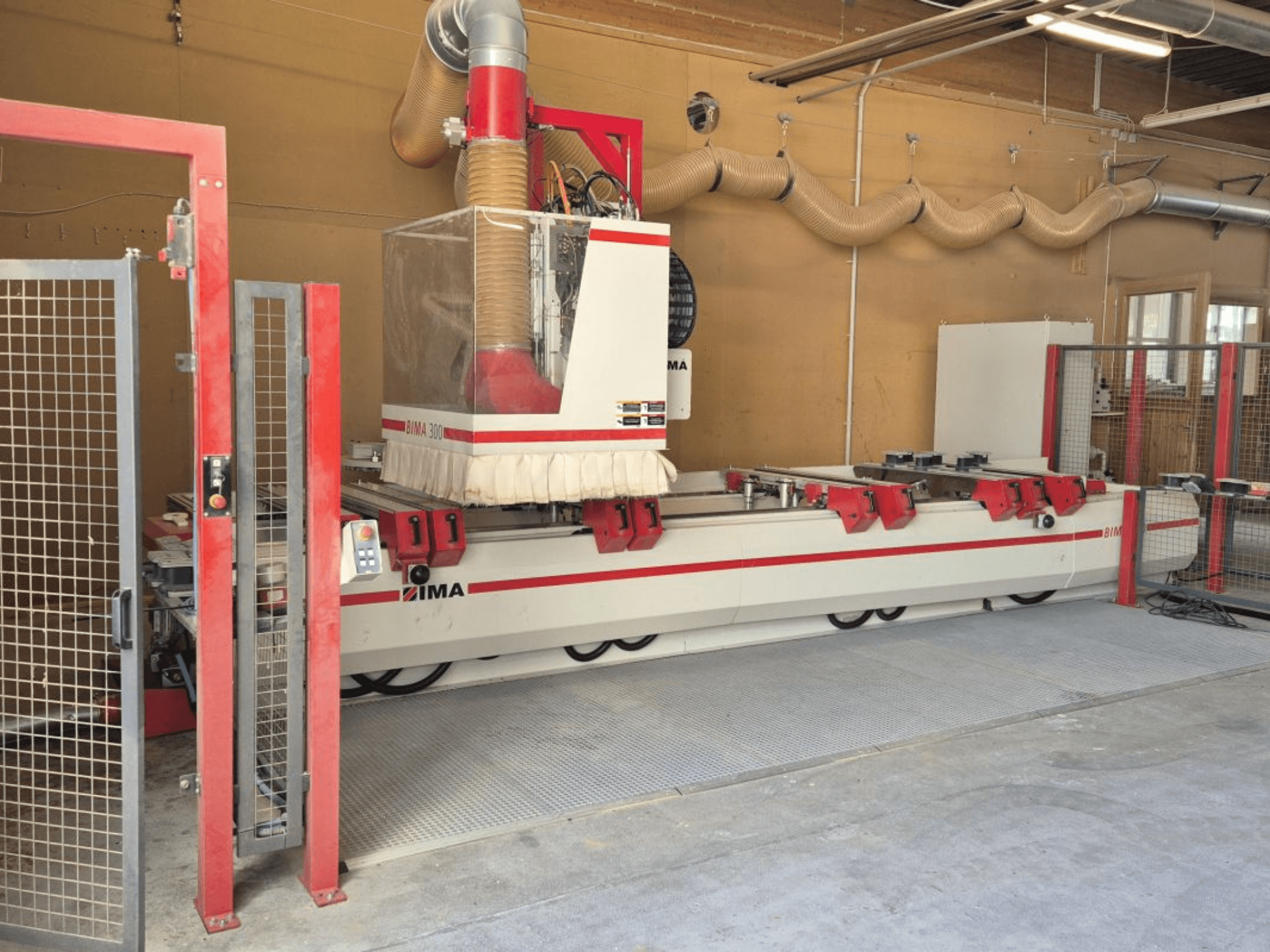

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Arbetsområde

• Y (huvudspindel + verktyg Ø20 mm): 1400 mm

• Y (borrenhet, alla vertikala borrar): 890 mm

• Bearbetning i en station: X = 2 × 2550 mm; centrumavstånd X = 200 mm

• Bearbetning med indexeringsbord: X = 2 × 2250 mm; fritt utrymme i mitten = 800 mm

Verktygsmagasin

• Automatisk verktygs-/adapterväxlare, revolvertyp, 18 spår

• Monterad på stöd, rör sig i X-riktning

Styrning och smörjning

• Förspända, ythärdade precisionsrullstyrningar på alla axlar

• Manuell centralsmörjning för huvudaxelns linjärstyrningar och Z-axelns kulskruv

Vakuum/fixturering och bord

• 1 vakuumpump, 90 m³/h

• Konsolbord med 2 fasta höger- och 2 fasta vänsterstopp för arbetsstycket (X-riktning) för Y-rörelse

• 10 stödarmar, steglöst justerbara i X, var och en med bakre stopp

• Alla stopp är programstyrda

• Sugplattor med patenterat 2-kretsspännsystem (slangfritt)

• 8 släta stödskenor, automatiskt sänkbara

• 2 svampknappar för fastspänning/lossning

Spindel och bearbetningsenheter

• Huvudspindel: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, enligt DIN 69893); 0-24.000 rpm, programmerbar

• Centralt integrerad CNC-axel: 360° rotation för adapterenheter, vridmomentstöd på huvudspindel, pneumatiskt gränssnitt

• Borrning/rillning: Vertikal borrenhet l14 med 6 horisontella spindlar; horisontella enheter med 2 uttag vardera

• Påbyggd spårsågsenhet, svängbar 0°/90

Styrning och programvara

• ICOS CNC-styrning: PC-baserad, Windows UI, banstyrning av alla servoaxlar, jobblista/orderhantering, IMA backup & recovery på två hårddiskar, UPS

• Programvara IMAWOP: Dialogprogrammering, 3D-vy och grundläggande simulering av arbetsstycke, sugkoppar, konsoler, verktyg och adaptrar

Ytterligare utrustning

• Ytterligare 2:a vakuumpump, 90 m³/h

• Extra centrumstoppsrad för centrering av arbetsstycken

• Transportband för spånor
