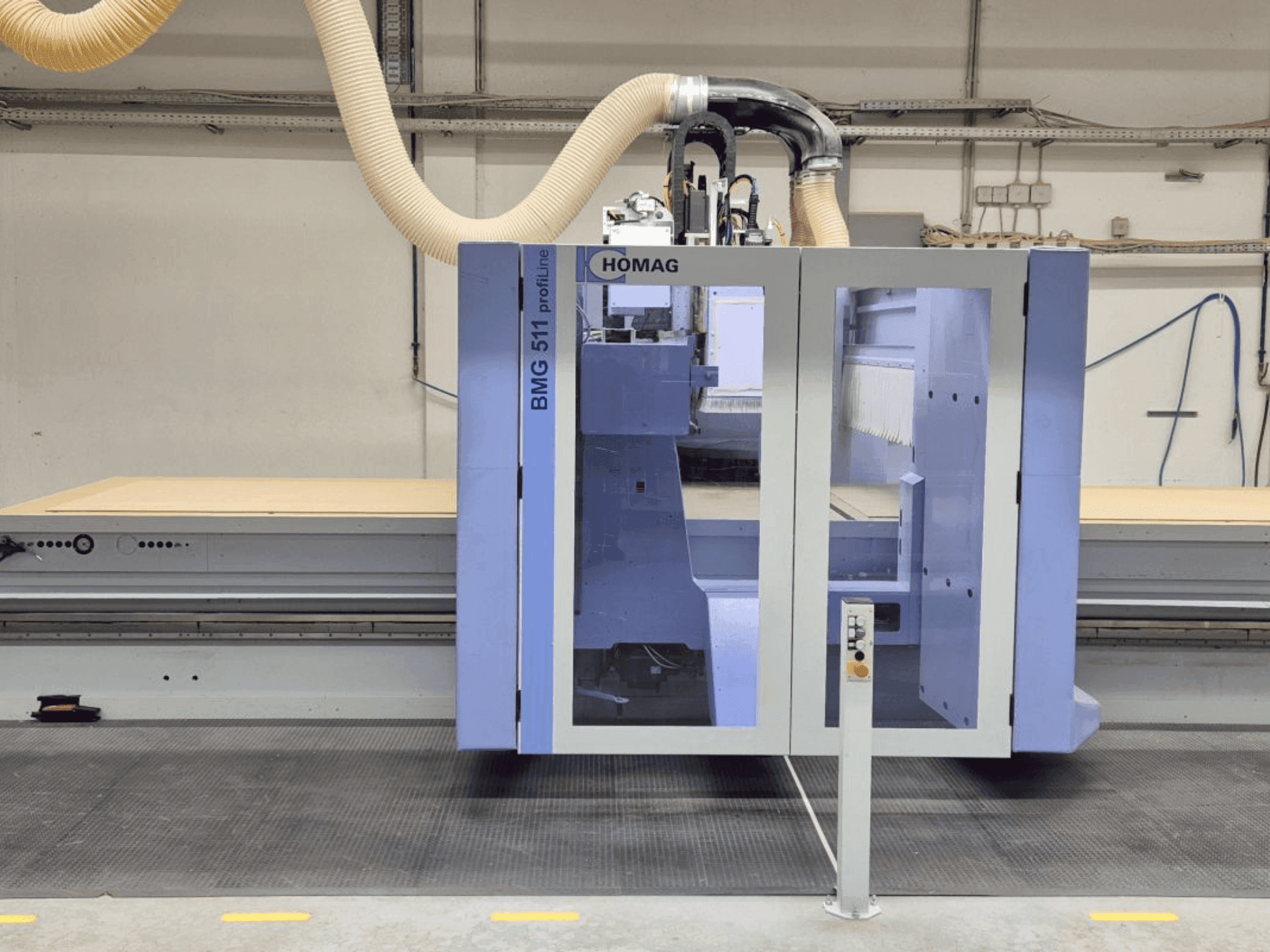

HOMAG - PROFI BMG 511/60/12/RDE-CNC-HOM-2015-00001

Arbetsområde: 6.000 x 1.550 mm

Parametrar för arbetsstycket:

• Längd (enkel inställning): 6.000 mm

• Längd (pendeldrift): 1.550-3.200 mm

• Bredd: max. 1.550 mm (med bakre stopp och fräs Ø25 mm)

• Arbetsstyckets tjocklek: upp till 275 mm inklusive spännanordningar; upp till 60 mm med standardspännutrustning

Hastighetspaket: X-axelns maximala matning 80 m/min

Hastighet på X-axeln: 80 m/min

Verktyg:

• Verktygsöverföringsstation på vänster sida av maskinbädden

• Verktygsväxlare av skivtyp: 18 positioner

  • Alternativ för kapacitet: 18 x Ø130 mm verktyg, eller 9 x Ø180 mm + 9 x Ø70 mm verktyg

  • Max längd på aggregat: 320 mm

• Inga verktyg ingår

Huvudspindel för fräsning:

• 12 kW (S6) / 9,5 kW (S1)

• Frekvensstyrd 0-24.000 rpm

C-axel:

• Med aggregatgränssnitt; obegränsat svängområde

• Gränssnitt för FLEX-5-aggregat (aggregat ingår ej)

Borrhuvud (30 spindlar) - V20 / H10 / S360° "MPU":

• C-axel ±185° för borrning/sågning i alla vinklar

• 20 vertikala höghastighetsspindlar med snabbväxling

• Vertikal spindellayout (U-form): 3 rader med 11, 3 och 6 spindlar, 32 mm avstånd

• 10 horisontella spindlar: 4 par med 32 mm mellanrum; 1 par med 320 mm mellanrum

Såg för spårning/separering: för klingdiametrar upp till Ø200 mm

Bord/underrede:

• Rasterbord med slitsad aluminiumprofil

• Dynamisk bordsområdesallokering (R-bord): automatisk kontroll av detaljstorlek; vakuumzoner permanent tilldelade till bearbetningsfält

Styrning/programvara:

• POWERCONTROL PC 86 POWERTOUCH

• 21,5" Full HD multi-touch-display

• WoodWop grafisk, dialogbaserad CNC-programmering

Vakuum: Försörjs via vakuumsystem på kundsidan (ingen integrerad vakuumpump)
