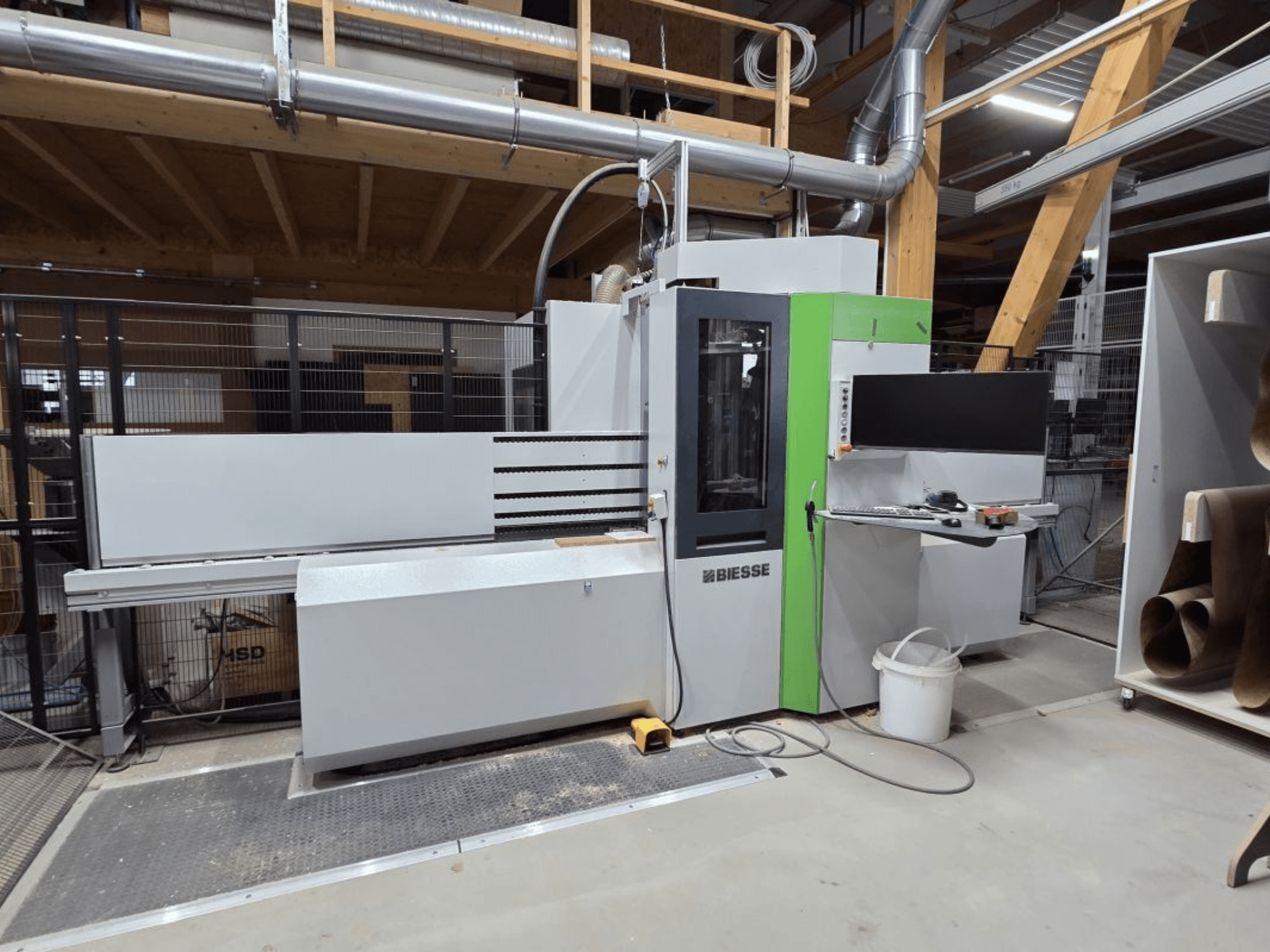

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Begagnat vertikalt CNC-bearbetningscenter

Märke: Biesse

Typ: Brema EKO 2.2

Tillverkningsår: 2022

Tekniska data

Arbetsområde

X = 3 200 mm

Y = 1 250 mm

Arbetsstyckets mått

Längd (X): 200–3 200 mm

Bredd (Y): 35–1 250 mm

Tjocklek (Z): 8–60 mm

Maximal arbetsstyckets vikt: 50 kg

Referenssystem för arbetsstycket

Arbetsstycket förpositioneras i längdriktningen (X-axeln) i lastningsområdet på maskinens vänstra sida med hjälp av ett fast referensstopp monterat på maskinbordet.

Enhet för positionering av arbetsstycket

Arbetsstyckets positionering i X-axeln sker med hjälp av två klämgrepp som håller fast arbetsstycket säkert under bearbetningen. Rörelsen utförs av två oberoende drivna servomotorer.

Arbetsstyckets stödyta

Arbetsstyckets stödyta, där bearbetningsenheterna är placerade, består av en serie gummibelagda rullar som fastställer arbetsstyckets referens i Z-axeln.

På motsatt sida om bearbetningsenheterna säkerställer ett trycksystem optimal fastspänning av arbetsstycket under hela bearbetningsprocessen.

Transformator och elanslutning för matningsspänningar på 380–415 V (±10 %), 50/60 Hz

Kyl- och ventilationsaggregat för elstyrskåpet

bSolid-styrsystem

HP-kit för höghastighetsförflyttning av arbetsstyckets klämgrepp

Det kombinerade systemet, bestående av servomotorer och precisionsplanetväxellådor, möjliggör positioneringshastigheter på upp till 110 m/min med snabba accelerationsramper.

Fotpedal för öppning/stängning av fastspänningsgrepparna

BH28-borrhuvud med individuellt valbara spindlar

- 17 vertikala spindlar (7 på X-axeln, 10 på Y-axeln)

- 5 horisontella spindlar (3 på X-axeln, 2 på Y-axeln)

- 1 spårsågsaggregat med fast skärriktning i X-axeln

11 kW elektrospindel med HSK-F-verktygsgränssnitt och vridmoment på C-axeln

- 11 kW, 24 000 varv/min (S1 kontinuerlig drift)

- 6 000–24 000 varv/min, programmerbar via NC

HSK-F63 vinkelsågenhet

- Maxhastighet: 8 400 varv/min

Borr- och fräsaggregat för över- och underkanter / Ändborr- och fräsaggregat

- Maximal varvtal: 9 000 varv/min

- ER20-spännhylsa

Verktygsväxlare med 8 positioner – Verktygsmagasin av skivtyp

Kit för ”känsliga ytor” för transport av arbetsstycken

Laserutrustning för manuell avläsning av QR-koder

SOPHIA – IoT-anslutning

Plugginsättningsenhet för pluggar med Ø8 × 40 mm med liminsprutning

Barcode2HOPS med variabler

Uppgradering av MultiPost

POST-elementdelare

NC-HOPS 7.0

Obs!

De tekniska uppgifterna och beskrivningarna är kopior av den dåvarande orderbekräftelsen. Informationen är endast avsedd som vägledning och är inte bindande.
