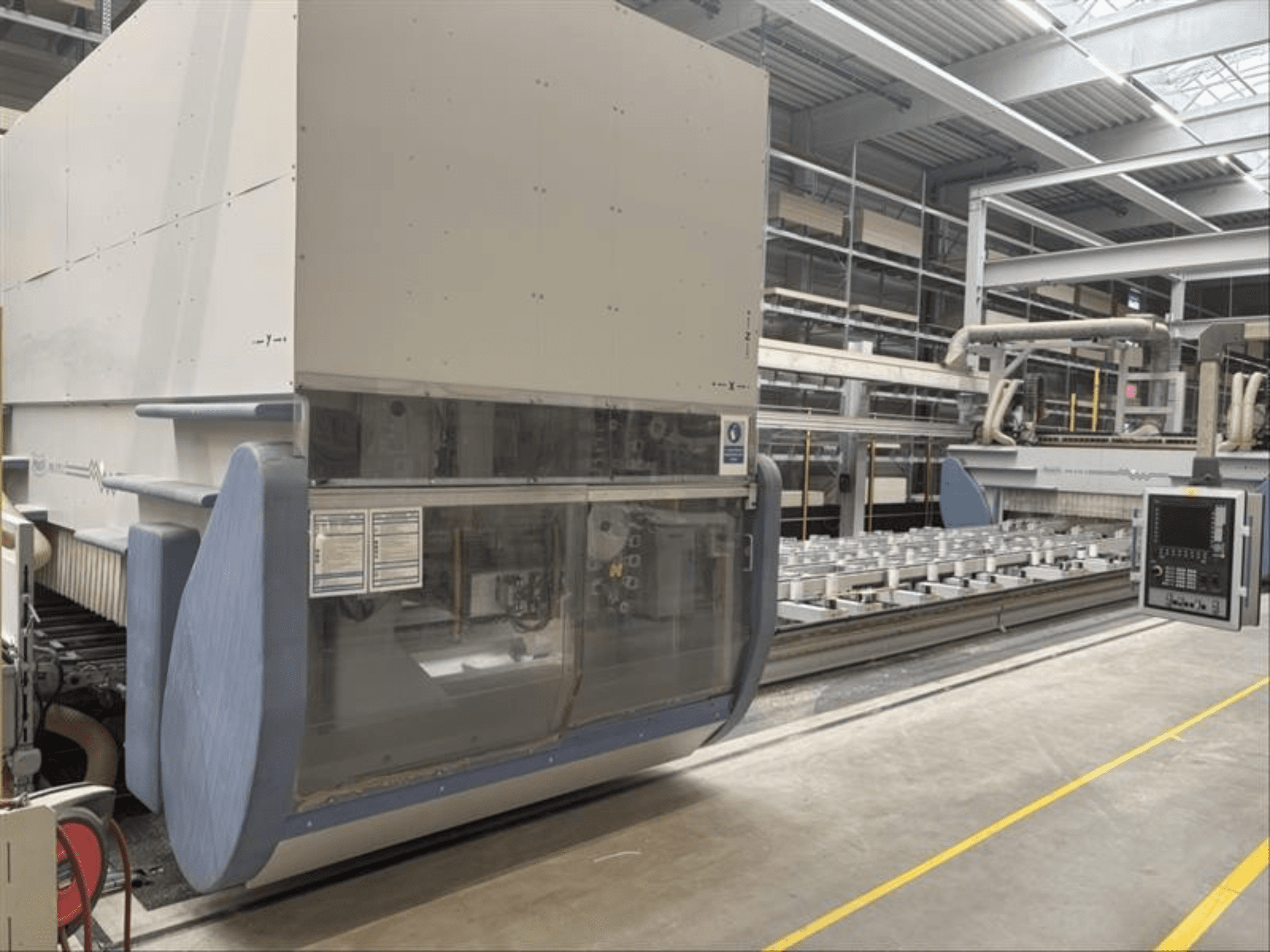

Detta 5-axliga MAKA PM 270 X CNC-bearbetningscenter tillverkades 2012. Den har en imponerande X-axelrörelse på 9000 mm och Y-axelrörelse på 2700 mm och är utformad för arbetsstycken med en tjocklek på upp till 60 mm. Maskinen har en kraftfull frässpindel med justerbara hastigheter upp till 24.000 rpm och ett verktygsmagasin med 32 positioner för effektiva verktygsbyten. Om du är ute efter högkvalitativ fräsning och borrning bör du överväga MAKA PM 270 X-maskinen som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: MAKA
- år: 2012
- MODELL: PM 270 X
- tillämpningstyp: CNC-bearbetning
- Plats: Tyskland
- maskintyp: CNC-bearbetningscenter
- styrenhetens märke: SIEMENS
Teknisk information - MAKA PM 270 X
Styrenhet
- Styrmärke: SIEMENS
- Styrmodell: SIEMENS 840D
Rörelse
- Antal axlar: 5
- X-axelns rörelse: 9000 mm
- Y-axelns rörelse: 2700 mm
- Z-axelns rörelse: 420 mm
Teknisk specifikation
- Spindeleffekt: 26 kW
- Spindelhastighet: 24000 RPM
Ytterligare information
CNC-styrning: Siemens 840D sl / PCU 50 med NCU 730; OP 15 kontrollpanel med 15" display på en styrskena längs den längsgående axeln
Arbetsområde / bearbetningsbar kub (med verktyg L/D 160 mm):
X: 9000 mm (med båda portalerna)
Y: 2700 mm
Z: standard kubstorlek 420 mm
Specialdesignad för arbetsstycken med en tjocklek på upp till 60 mm
5-axlig enhet
Portal 1:
Universell 5-axlig fräsenhet
Spindeleffekt: 20/26 kW (S1/S6)
Varvtal: upp till 24.000 rpm, vattenkyld
Verktygsgränssnitt: HSK F63, automatiskt verktygsbyte
Gängskärning möjlig
Magasin för kedjeverktyg: 32 positioner med roterande gripdon; fast monterat på operatörssidan
Portal 2:
2 konsoler för enhetsmontering, vardera med 2 kraftiga flerspindliga borrenheter
Gemensam utsugshuv
13 borrspindlar per enhet (totalt 26), individuellt valbara vertikalt, L-format arrangemang
2 lutande borrspindlar justerbara 0-25° framåt (1 höger, 1 vänster), ca 2,2 kW vardera, 2800 rpm
Borrchuck: Rego Fix ER 25 M
Maskinbord:
Underrede med linjärstyrning
12 bordstvärbalkar på linjärstyrningar för X-positionering, var och en NC-driven och positionerbar
Vakuumförsörjning integrerad i tvärbalkarna
Varje tvärbalk individuellt vakuumövervakad och kopplad till maskinstyrningen
Krav för installation: Urtag för fundament ca 300 mm
Säkerhet på arbetsplatsen:
Medgående säkerhetskabin på båda portalerna
Säkerhetsstötfångare och säkerhetsljusridåsystem på förarsidan och baktill
Ytterligare utrustning
Matningssystem för arbetsstycken: 1 bandtransportör med 4 bandsträngar (40 mm breda vardera); varje tvärbalk med NC-styrd lyftanordning; slaglängd 110 mm (+10 / -100 mm)
Vakuumsystem: Bussvakuumpump typ Mink MM 1322, sugkapacitet 250 m³/h, med 500-liters mellantank för snabb vakuumuppbyggnad
Spånhantering: 2 spåntransportband under bearbetningsområdet (för spån/smått avfall upp till 100 x 100 x 100 mm)
Automatiskt centralsmörjningssystem
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
