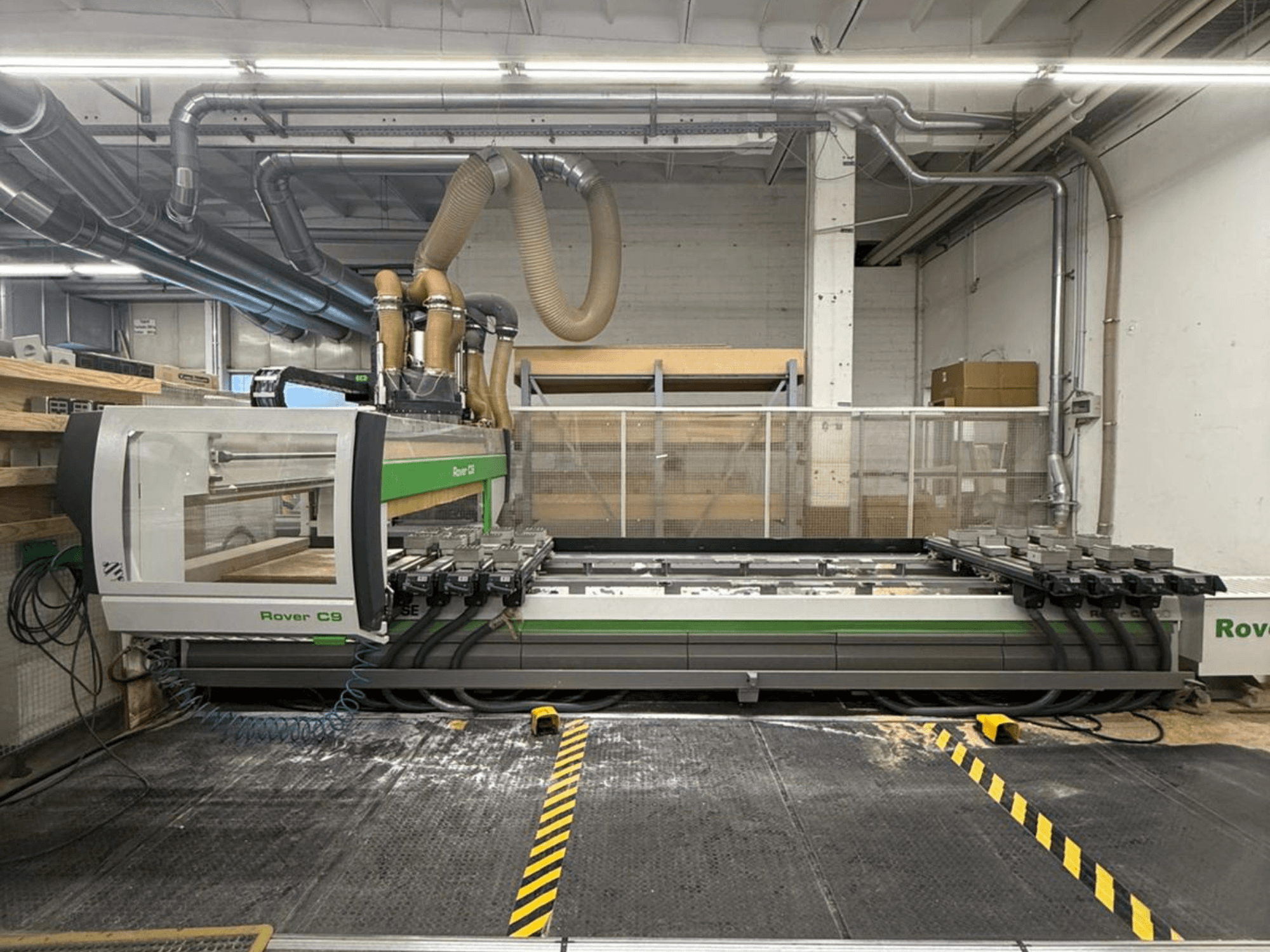

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Arbetsbord och fastspänning

• 8 ATS-plåthållare (L = 1525 mm) och 24 glidskenor

• Automatisk positionering av platt hållare och glidskenor (EPS X-Y)

• Pneumatiskt låssystem, uppdelat i 2 arbetsområden i X-riktningen

• 8 bakre referensanslag, slaglängd 115 mm

• 8 anslag, slaglängd 140 mm, placerade vid 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 anslag, slaglängd 140 mm, placerade vid 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 sidostopp, slaglängd 140 mm (2 vänster + 2 höger), med pneumatiskt system

• 4 avtagbara mittanslag, slaglängd 140 mm (2 vänster + 2 höger), med pneumatiskt system

• Sensor för detektering av nedsänkta anslag

• Pneumatiskt system för lyftstångshållare

• 6 lyftstångshållare för enkel lastning (H = 74 mm-moduler)

Vakuum

• Vakuumsystem för en pump på 250 m³/h

• Rotationslamellvakuumpump på 250 m³/h för standardvakuumsystem

Bearbetningsenheter och konfiguration

• Sammansättning C3-A1:

  • Anordning för montering av spånavledare med pneumatiska eller induktiva sensorer på en 5-axlig bearbetningsenhet

  • Fläns för montering av enheter på en bearbetningsenhet med 5 interpolerande axlar (enheterna kan endast användas när den elektriska spindeln är vertikal)

• Konfiguration C3-P2:

  • Extra Z-slid för bakre bearbetningsenheter, styrd av en oberoende Z-axel

  • 16 vertikala och 4 horisontella borrspindlar i Y-riktningen

  • Kedjeverktygsväxlare med 22 positioner (180 mm centrumavstånd)

  • Järngrepp för spånavledare med pneumatisk eller induktiv sensor, placerad i kedjeverktygsväxlaren

  • RH-spånavledare med induktiv sensor för standardelektrisk spindel eller 15 kW 5-axlig elektrisk spindel (kräver anordning för spånavledare; kräver fläns för montering av enheter vid användning av en 5-axlig elektrisk spindel; kräver C-axel vid användning av en standardelektrisk spindel)

System

• Automatiskt smörjsystem

• Styrenhet med 5 interpolerande axlar

Ytterligare information

• ytterligare renoverad 5-axlig huvudspindel tillgänglig

• 8 horisontella borrspindlar, 12 vertikala borrspindlar och spårsåg ur drift

• Transportband för borttransport av spån och skrotbitar (spåntransportör)

• Vätskekylningsenhet för vätskekylda system (kan kyla två elektriska spindlar, eller en elektrisk spindel plus ett vätskekylt borrhuvud)

Obs: De tekniska uppgifterna och beskrivningarna är hämtade från den ursprungliga orderbekräftelsen och är endast avsedda som information; de är inte bindande.
