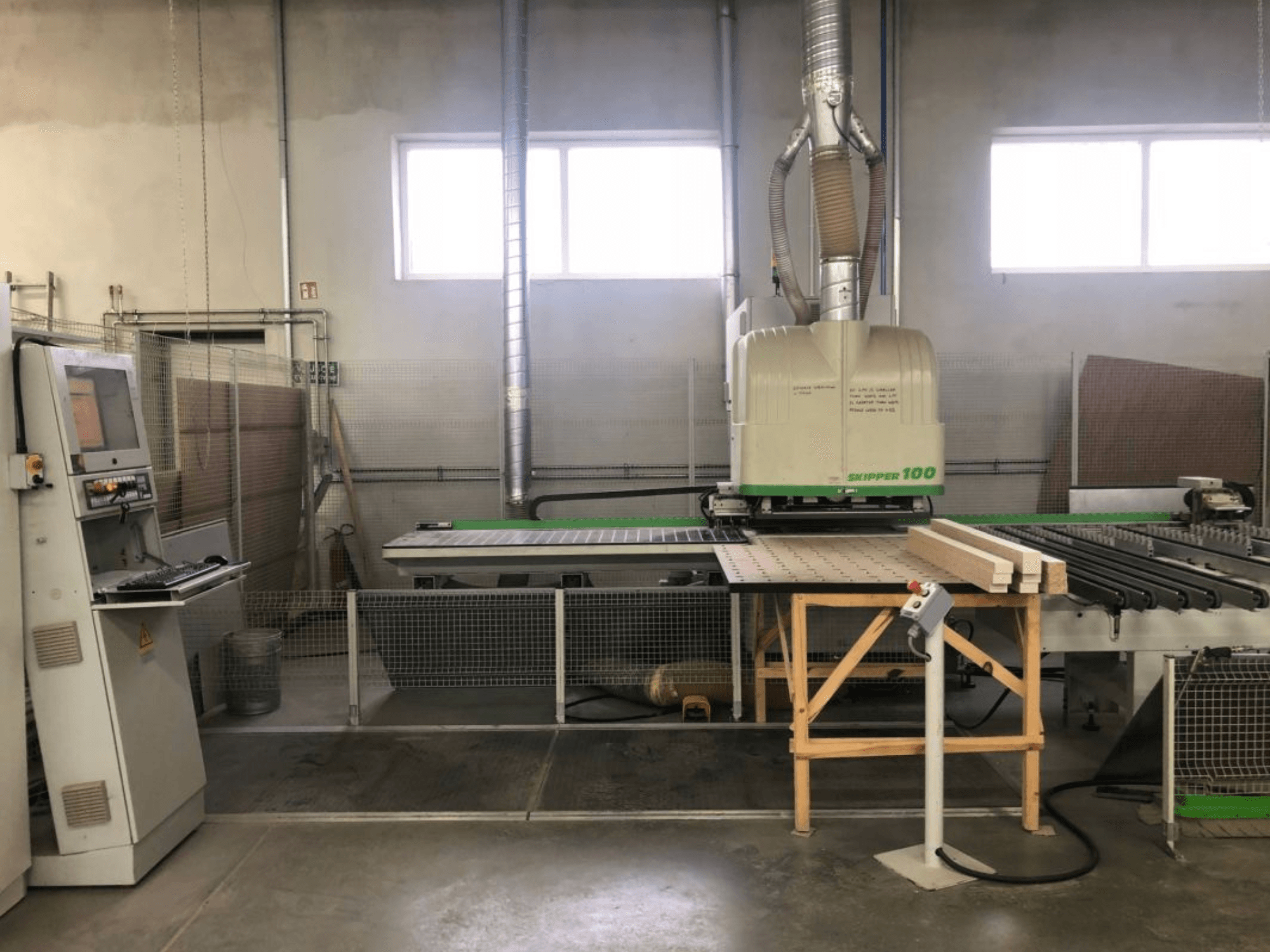

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Arbetsstyckets kapacitet

  • Längd: 90 – 3 000 mm

  • Bredd: 70 – 1 000 mm

  • Tjocklek: 8 – 60 mm

• Arbetsområden

  • X-axeln

    • Vertikal borrning: 0 – 3 000 mm

    • Horisontell borrning (X och Y): 0 – 3 000 mm

    • Kontinuerlig fräsning: 0 – 2 500 mm

    • Delvis fräsning: 0 – 3 000 mm

    • Kontinuerlig spårfräsning med såg (X-riktning): 0 – 2 500 mm

    • Partiell spårfräsning med såg (X-riktning): 0 – 3 000 mm

  • Y-axeln

    • Vertikal borrning: 0 – 1 000 mm

    • Vertikal borrning med 32 mm-system: 32 – 1 000 mm

    • Horisontell borrning i X: 0 – 1 000 mm

    • Horisontell borrning i Y: 90 – 1 000 mm

    • Fräsning: 0 – 950 mm

    • Spårfräsning med såg (X-riktning): 112 – 1 000 mm

  • Z-axeln

    • Materialtjocklek: 0 – 60 mm

• Maskinens konfiguration och egenskaper

  • 78 oberoende borrspindlar i två spegelvända bearbetningsenheter:

    • 39 spindlar i den övre enheten

    • 39 spindlar i den nedre enheten

  • Per bearbetningsenhet:

    • 29 vertikala borrspindlar (19 längs X, 10 längs Y, 32 mm avstånd)

    • 8 horisontella borrspindlar längs X-axeln (4 med dubbel utgång)

    • 2 oberoende horisontella borrspindlar i X-riktningen

    • 2 oberoende horisontella borrspindlar i Y-axeln

    • 3,5 kW HSK-elektrospindel, 6 000 – 18 000 varv/min

  • Övre och undre arbetsbord (tryckbord)

  • Övre och undre bearbetningsenheter

  • Elektronisk tjockleksreglering

  • Central automatisk smörjning

  • PC-baserad CNC-styrning (Windows XP 600 med Soft CN)

  • Säkerhetssystem

Tilläggsutrustning

• Rullmatningsbord

• Avlastningsband på höger sida
