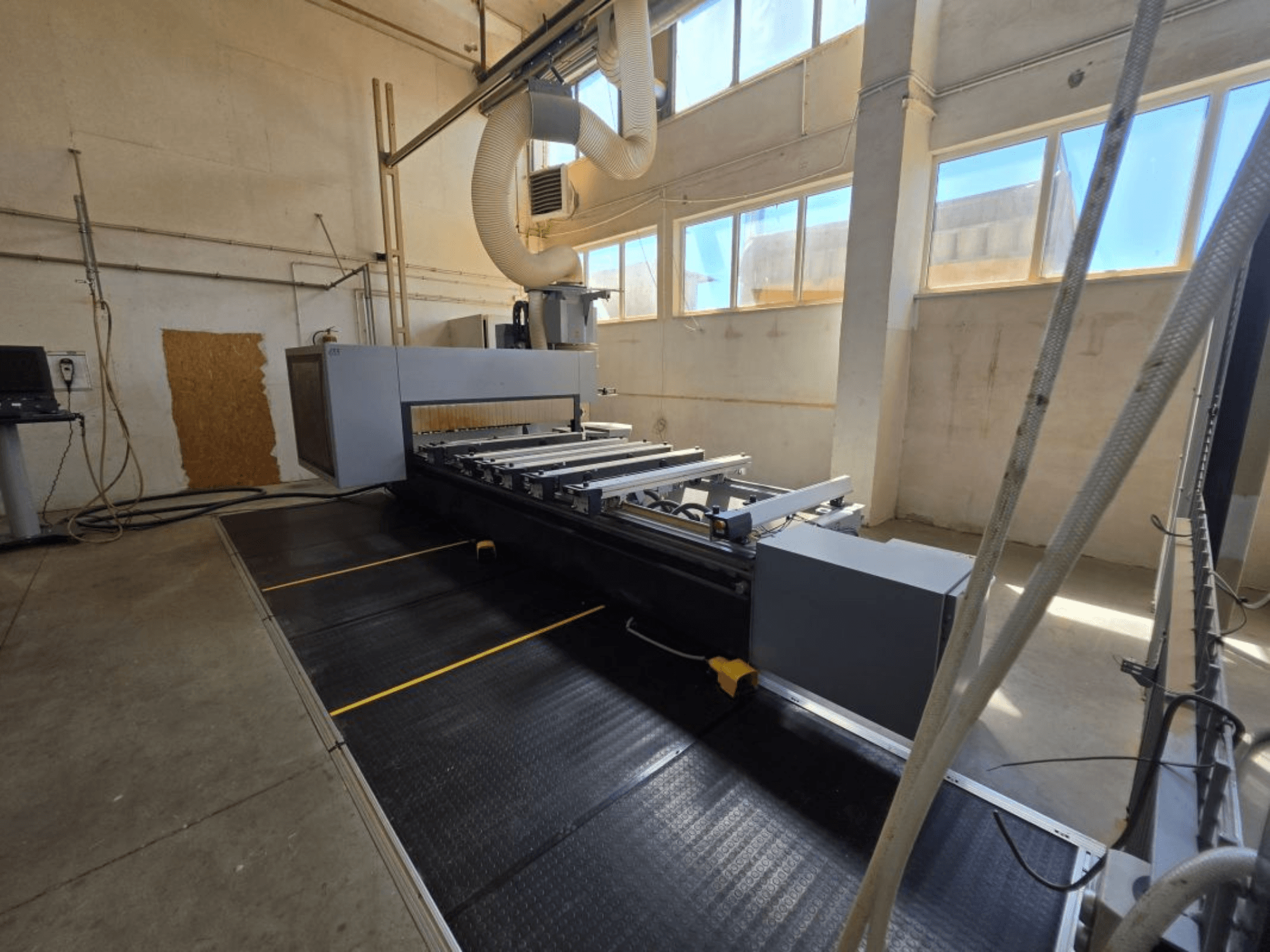

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Arbetstid: 9,370 h

• Konstruktion: Kraftig svetsad stålram; dubbeldriven rörlig portal

• Kraft/elektricitet: 3x400 V, 50-60 Hz

• CNC-programvara: WoodFlash-svit (kontrollpanel, verktygsdatabas, programredigerare, 2D-simulator, 3D-förhandsgranskning, DXF-import, CAD-funktioner, parametrisk/absolut/inkrementell programmering, fickfräsning, gravyr, sekvensoptimering, virtuella plan, underprogram)

• Reglage och operatörsgränssnitt:

  • CNC-panel för fullständig maskinstyrning

  • Mobil operatörsterminal med 24" LED-skärm, tangentbord/mus, USB

  • Handhållen matningskontroll (matningsöverstyrning, nödstopp, manuell matning)

• Arbetsområde och körvägar:

  • Arbetsområde: X 3000 mm, Y 1550 mm

  • Z fri höjd: 150 mm

• Huvudspindel (5-axlig):

  • 5-axlig elektrospindel med kardankoppling, vätskekyld, keramiska lager, R/L-rotation

  • Effekt 12 kW (S6), 1.000-24.000 varv/min

  • Verktygshållare HSK F63

  • Max verktygsvikt 6 kg; max sågblad Ø 350 mm

  • Integrerad aggregathållare; elektriskt styrd utsugshuv

• Axel- och rörelsesystem:

  • Dubbelt driven gantry

  • X: spiralformad kuggstång, härdade linjärstyrningar

  • Y: kulskruv, härdade linjärstyrningar

  • Z: kulskruv, härdade linjärstyrningar

  • Automatisk centralsmörjning

• Verktygsmagasin:

  • Linjär: 12 positioner, aggregatpickup; max verktyg Ø 250 mm, längd 240 mm

  • Roterande (på gantry): 18 positioner; max verktyg Ø 250 mm, längd 280 mm

  • Pickup-station för sågblad: max. blad Ø 350 mm

• Borrning och spårfräsning:

  • Borrhuvud DH18 6H 2S:

    • 12 vertikala spindlar (7X / 5Y), 6 horisontella spindlar (4X / 2Y)

    • Borrslag/längd max 70 mm; verktygshållare Ø 10 mm; individuellt driven

  • Spårsågar: 2 blad (1X / 1Y), max Ø 120 mm, kroppstjocklek max 5 mm, upp till 6.000 rpm

• Vakuum och fastspänning:

  • Konsolbord med 6 konsoler; programmerbara stopp fram/bak

  • Trådlöst vakuumsystem med dubbla kretsar; kopphöjd 100 mm

  • Pneumatisk konsollåsning; 4 rörliga sidostopp; extra stödarmar

  • Vakuumpumpskapacitet: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Ytterligare vakuumutrustning: vänster/höger mallanslutningar; styrd tryckluft för ramklämmor; oberoende vakuum-/luftstyrning per konsol

• Säkerhetsutrustning:

  • CE-säkerhetssystem, ljusridå, nödstoppssystem

  • Säkerhetsstängsel på vänster sida, övervakning av dörrsäkerhet

  • Vakuum- och tryckluftssensorer

  • Extra system för säkerhetsmatta

Ytterligare utrustning

• Extra mekaniskt låssystem för A-axel och C-axel

• Fjärrservicepaket via internet

• Programvara för generering av skåpstomme (3D-paket för skåpdesign)

• Verktygssats för service

• Dokumentation: Polska manualer; WoodFlash installationsmanual

• Extra stödarmar för konsoler

• Inkluderade tillbehör:

  • 11 sugkoppar FA 140 × 115 × 100 mm

  • 4 sugkoppar FA 125 × 75 × 100 mm

Obs: Tekniska data tillhandahålls endast i informationssyfte och är inte bindande.
