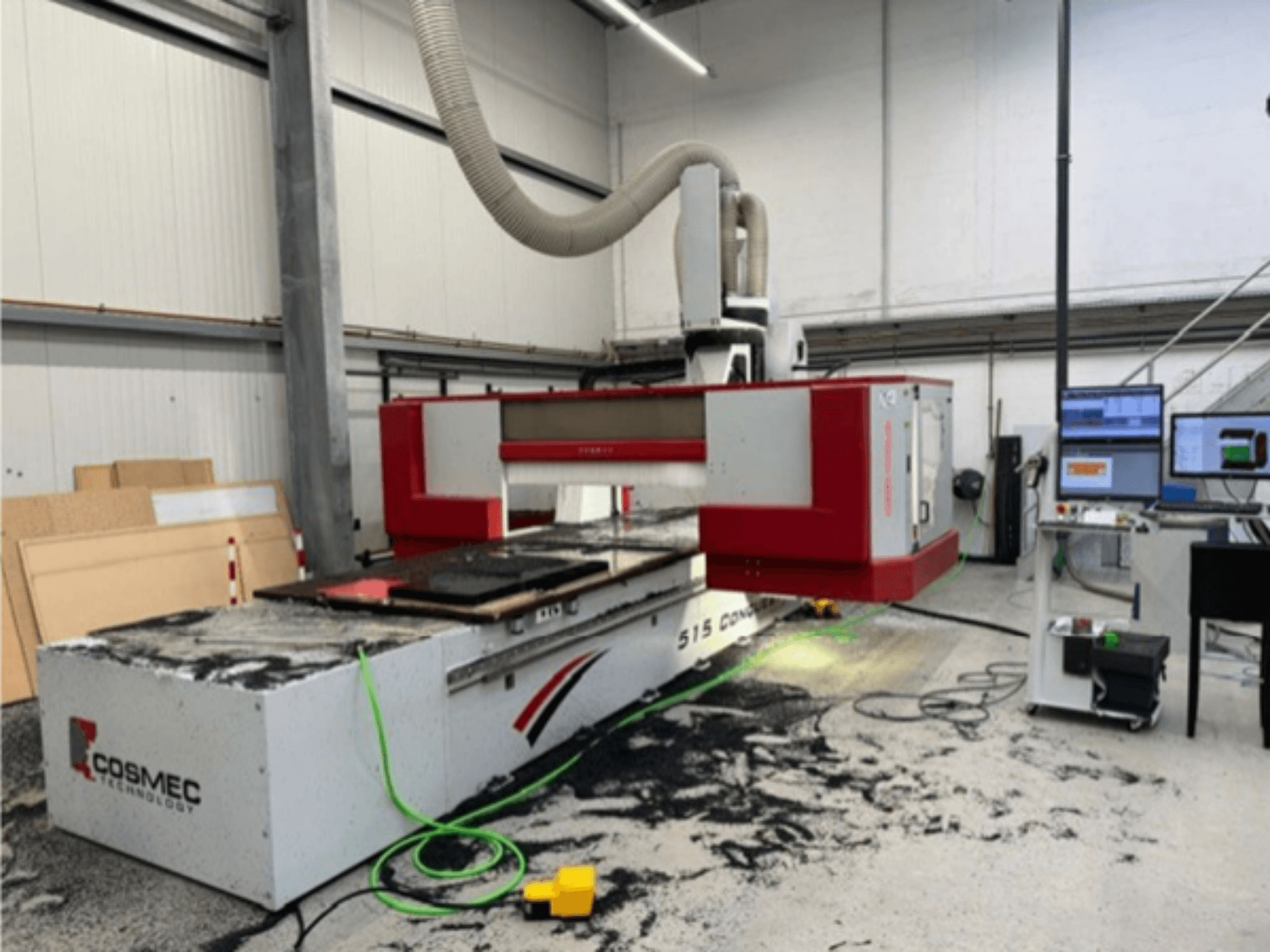

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Användningsområden: Bearbetning av massivt trä, träbaserade material och olika plaster

• Konfiguration: Fast arbetsbord, dubbelsidigt driven körportal, kontinuerligt interpolerande 5-axlig frässpindel

• Bas/Gantry: Ribbsvetsad stålkonstruktion för hög styvhet

• Styrsystem och drivenheter:

  • X/Y-axlar: Kuggstång med servodrivning

  • Dubbel portalmotorisering på X: två synkroniserade servomotorer

  • Z-axel: Kulskruv med servodrivning

  • Dammskyddade linjärstyrningar

• Säkerhetsanordningar: Tredelade säkerhetsmattor för lastning i inaktivt område; partiell kapsling med Lexan-skyddsfönster

• Central smörjning: Automatisk

• Vakuumsystem: För pendelbearbetning med konstant sugkraft i båda arbetsområdena

• Manövrering: Kabelstyrd fjärrkontroll för grundläggande funktioner; mobil kontrollpanel

• Elektrisk utrustning: Dammskyddat styrskåp (CE) enligt IP55 med luftkonditioneringsenhet

• CNC-styrning: OSAI öppen numerisk styrning

• 5-axligt gaffelhuvud Z 700:

  • Borstlösa servomotorer på B- och C-axlarna

  • Max rotationshastighet: 750°/2 sek

  • Rotation i C-axeln: +/- 360°

  • B-axelns (svängbar) rotation: +/- 110°

• Tekniska data::

  • Vektorhastighet: 80 m/min

  • Max höjd på arbetsstycket: 500 mm

  • Bearbetningsområde: 4210 x 1605 mm (utökat arbetsområde)

• Verktyg/förutsättningar:

  • Tillförsel av tryckluft: 7 bar

  • Utsugningskapacitet: min. 2200 m3/h; utsugningshastighet min. 28 m/s

  • Anslutning för sugning: Ø 160 mm

• Arbetsbord (Comec-designat):

  • Bord med rutnät av fenolharts, rutnät 50 x 50 mm

  • Kompatibel med Cosmec sugsystem och mallar

  • Uppdelat i två arbetsområden

  • Gängade hål för mekanisk fastsättning; 3 utdragbara stopp

• Huvudspindel:

  • 5-axlig, vätskekyld, HSK 63 F

  • keramiska lager; CW/CCW-rotation

• Utsugshuv: NC-styrd, höjdjusterbar

• Verktygsväxlare: 2 integrerade 12-stationers verktygsväxlare för HSK 63 F

  • Max verktyg Ø 150 mm (om intilliggande station är fri)

  • Max verktyg Ø 120 mm (om intilliggande station är upptagen)

  • Max vikt för verktyg + hållare: 40 kg

• Verktygsmätning: Automatisk station för mätning av verktygslängd

Ytterligare utrustning

• Vakuumpump: 250/300 m³/h (50/60 Hz), 5,5 kW

• Programvara: Senaste versionen av programvaran för 5-axlig simultanbearbetning (via underhållsavtal)
