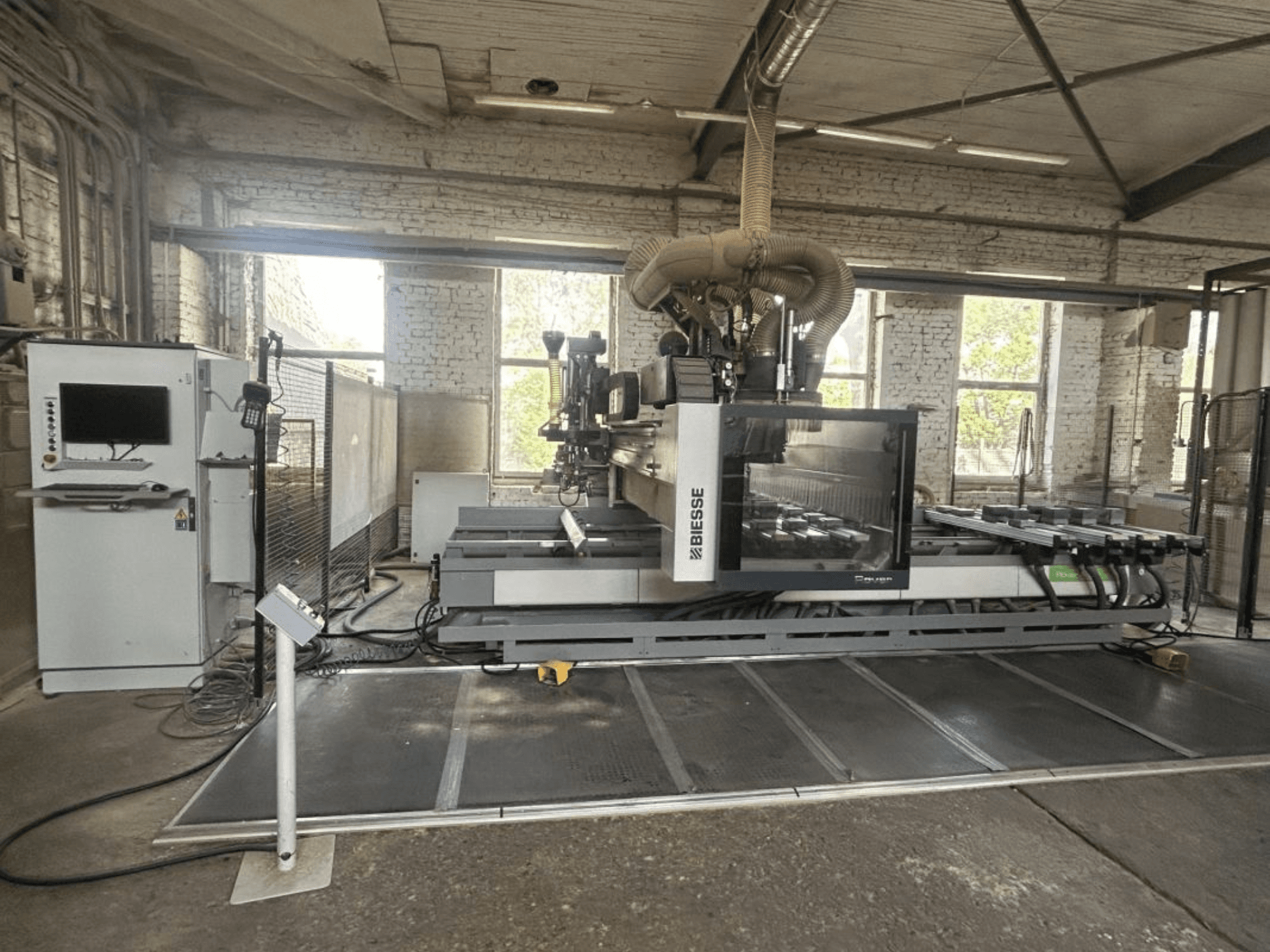

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE – Tekniska specifikationer Maskintyp: CNC-bearbetningscenter med kantlistningsfunktion

Modell: ROVER A 1643 EDGE

Konstruerad för bearbetning och kantlistning av formade/profilerade paneler. Konfigurationen som visas i dokumenten avser en 5-axlig inställning. Arbetsområde: X-axelns arbetsområde: 4 320 mm Pendelrörelse i X: 1 620 mm Arbetsområde på Y-axeln: ca 1 580–1 660 mm Z-axelns slaglängd: 180 mm Kantlistning – arbetsområde på X-axeln: 3 300 mm Arbetsområde för kantlistning på Y-axeln: 1 540 mm Maximal inmatningsbredd i Y-riktningen: 1 900 mm, utdragbar upp till 2 100 mm

5-axlig enhet 5-axligt bearbetningshuvud

C-axel: kontinuerlig 360°-rotation

B-axel: kontinuerlig 360°-rotation

B-axelns hastighet: 18 varv/min

C-axelns hastighet: 18 rpm

Maximal spindelhastighet: 24 000 rpm

Effekt:

11 kW i S1-cykel

13 kW i S6-cykel

Maximal underskärningsvinkel: -10°

Kollisionsskydd för 5-axlig enhet

Förberedd för användning av aggregat på 5-axlig enhet

Arbetsbord och fastspänning av ATS-arbetsbord

8 stödbalkar

32 rörliga vagnar

32 pneumatiska vakuumfästen

Vakuumkoppar justerbara i steg om 15°

Pneumatiksystemet är uppdelat i två arbetszoner i X-riktningen Vakuumpumpens kapacitet: 250 m³/h

6 lyftbalkar för enklare lastning och lossning

28 sensorer för detektering av nedsänkta stopp

Anslags och positionering

8 bakre anslag

8 mittanslag

4 sidostopp, 2 vänster + 2 höger

2 extra sidostopp

4 avtagbara mittstopp, 2 vänster + 2 höger

2 extra mittanslag

Pneumatisk positionering och sänkning av anslag

Borraggregat BH 24L borrhuvud

13 vertikala oberoende spindlar

5 horisontella oberoende spindlar

Spårsåg Ø120 mm

Maximalt spårdjup: 25 mm

Spindelhastighet programmerbar upp till 6 000 rpm

Verktygsväxlare med roterande verktygsmagasin med 16 platser Monterad på X-axelns vagn

För verktyg och aggregat Maximal verktygs-/aggregatvikt: 7,5 kg Magasinets totala maxbelastning: 55 kg

Kantlistningsenhet GU60A kantlistningsenhet

För skivor upp till 60 mm tjocka

Kantlistningshastighet upp till 20 m/min

System med dubbla tryckrullar

Limmak med smältlimsystem

Kantvärmelampa, 600 W

NC-styrt kantmatningssystem

Automatisk kantkapning

Sensor för slutna geometriska former

Tillbehör för kantlistning 2-valsigt kantmagasin monterat på X-vagnen

Maximal rullstorlek: 800 mm

Maximal kanthöjd: 65 mm

Hörnrundningsverktyg Ø85 mm,

HSK F63 sågaggregat

HSK F63 för sågning och spårfräsning, max bladdiameter Ø215 mm Maximal såghastighet: 8 400 varv/min Maximalt skärdjup med blad Ø215 mm: 68 mm

Kantbearbetningsenheter

Kombinerade limskrapnings-/kantskrapningsenheter

Verktygssatser för olika kanttjocklekar

Programvaran bSolid – basmodul 2D-CAD-miljö Import av DXF-, CIX- och BPP-filer 3D-maskinsimulering Verktygshantering Hantering av 5-axlig bearbetning genom positionering

Guidestyrd programskapning

Säkerhet: uppfyller CE-kraven

Säkerhetsmattor Säkerhetsbarriärer

Säkerhetssensorer

Modifierat säkerhetssystem som möjliggör inmatning i Y-axeln upp till 2 100 mm Sammanfattning

Detta är ett välutrustat BIESSE ROVER A 1643 EDGE CNC-bearbetningscenter med 5-axligt bearbetningshuvud och kantlistningspaket. Dokumenten visar kontinuerlig rotation av axlarna B och C, 5-axlig programmering, 5-axlig kollisionskontroll samt en särskild aggregatfläns för 5-axlighetenheten, så utifrån dessa dokument bör maskinen betraktas som en 5-axlig maskin.

Obs!

De tekniska uppgifterna och beskrivningarna är kopior av den ursprungliga orderbekräftelsen. Denna information tillhandahålls endast i informationssyfte och är inte bindande.
