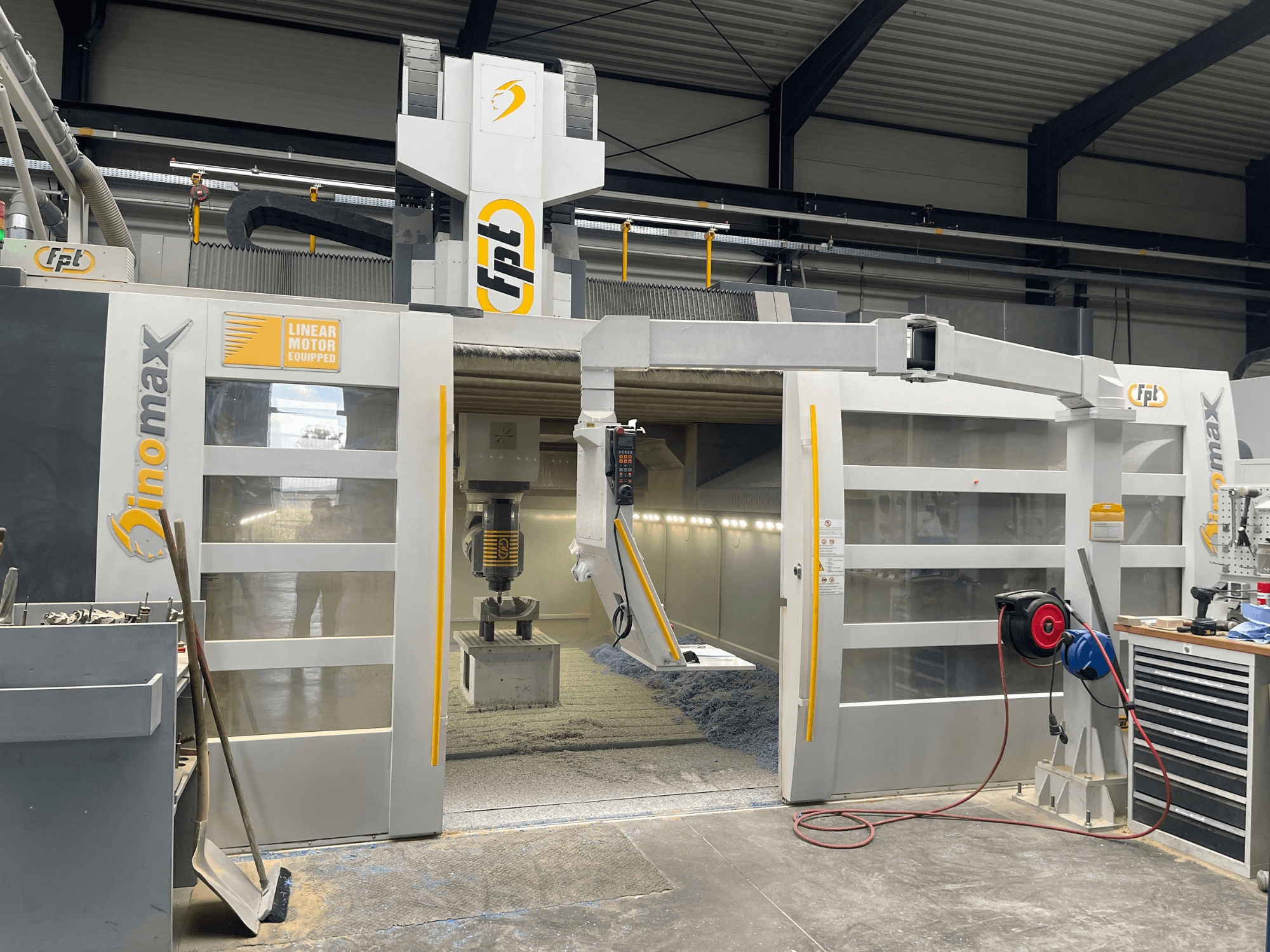

FPT - DINOMAX DE-MIL-FPT-2022-00001

- NC-programvaruversion: 340590 11 SP5 Hotfix1

- Drifttid: 16 539 timmar

- Maskinens driftstid: 14 089 timmar

- Programkörtid: 6 549 timmar

- Driftstid för spindelmotor 1: 0 timmar

- Driftstid spindelmotor 2: 3 627 timmar

- Drifttid för huvudtillbehör 1: 5 768 timmar

- Driftstid för huvudtillbehör 2: 4 343 timmar

- Längsgående förflyttning (X-axeln): 4 000 mm

- Tvärförflyttning (Y-axeln): 2 700 mm

- Vertikal förflyttning (Z-axel): 1 300 mm

- Max. snabbmatning X-axel: 50 m/min

- Max. snabbmatning Y-axel: 50 m/min

- Max. snabbmatning Z-axel: 35 m/min

- Max. arbetsmatning X-axel: 40 m/min

- Max. arbetsmatning Y-axel: 40 m/min

- Max. arbetsmatning Z-axel: 25 m/min

- Bordets mått: 2500 x 4000 mm

- Bordshöjd: 300 mm

- Bordets bärförmåga: 15 t/m²

- T-spårens bredd och avstånd: 22 mm (DIN 650 H12), 250 mm avstånd

- Max. installerad effekt: 177 kVA

- Max. strömbehov: 235 A

- Erforderligt luftflöde: 400 Nl/min

- Driftstryck för tryckluft: 6 bar

- Driftspänning: 400 V, 50 Hz

- Maskinens vikt: 66 650 kg

- Integrerad 4:e vridmoment-C-axel, svängområde: +/-270°

- Integrerad C-axels maxhastighet: 30 varv/min

- TUDX 50° universellt fräshuvud, A-axelns svängningsområde: +/-180°

- Elektrospindel HSK-A100 (10 000 rpm): 45 kW / 55 kW (S1/S6), 246 Nm / 301 Nm (S1/S6)

- Högfrekvensspindel HSK-A63 EMPT2230-H63 (22 000 rpm): 30 kW / 37 kW (S1/S6), 90 Nm / 110 Nm (S1/S6)

- Verktygsväxlarens kapacitet: Kedjemagasin för 128 verktyg (HSK-A100 × 40, HSK-A63 × 88)

- Max. verktygslängd: 700 mm (HSK-A100), 400 mm (HSK-A63)

- Max. verktygsvikt: 25 kg (HSK-A100), 10 kg (HSK-A63)

- Kylvätsketankens volym: 1 500 liter

- Högtryckssystem för intern/extern kylvätska (IKZ/ÄKZ): 70 bar / 30 l/min

- Övriga funktioner: X- och Y-axlar med linjärmotordrift, trådlös Renishaw RMP60M-mätprob, lasermätningssystem för verktyg, MARES 4.0+-systemintegration, takskydd med bälgar, inre skydd av rostfritt stål, spåntransportörer
