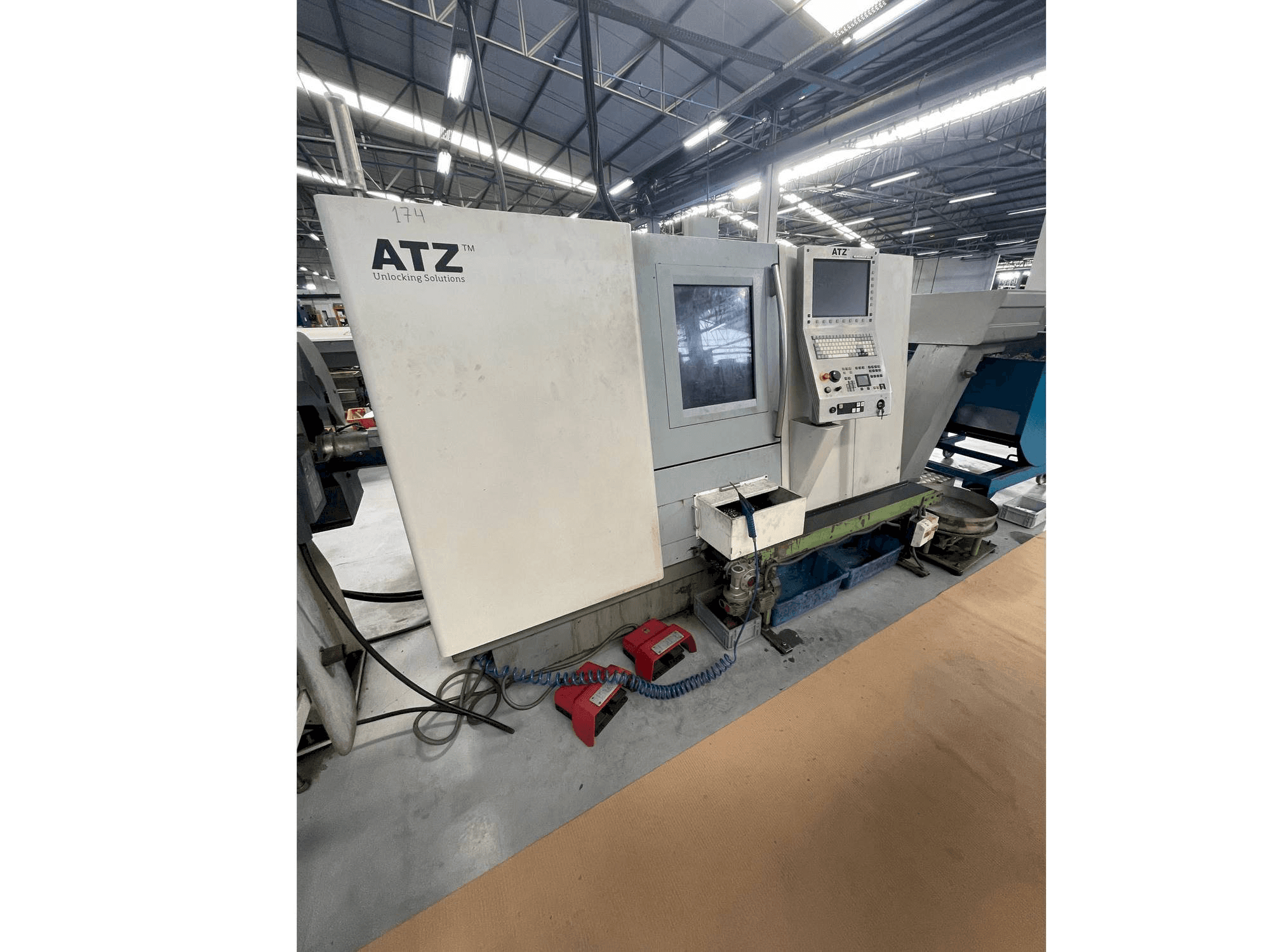

Gildemeister CTX 310 V6-maskinen framifrån

Tack för ditt besök

Denna maskin såldes nyligen. Utforska liknande tillgängliga maskiner eller skicka en förfrågan.

Se alla liknande maskiner

Se liknande maskiner

Gildemeister CTX 310 V6

Fotogalleri

Gildemeister - CTX 310 V6PT-TUR-GIL-2006-00001

Såld

Har du fler frågor? Kontakta oss!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Hör av dig på Whatsapp

GINDUMAC
Produkter
Verktygsmaskiner
Gildemeister CTX 310 V6 svarv

Visa på originalspråket

Denna Gildemeister CTX 310 V6 svarv byggdes 2006 i Italien. Den styrs av en Heidenhain PLUS IT-styrenhet och har 4 axlar. Maskinen har en huvud- och en underspindelhastighet på 6000 rpm, och är i perfekt skick.

Översikt

märke: Gildemeister
år: 2006
MODELL: CTX 310 V6
tillämpningstyp: Svarvning
Plats: Portugal
maskintyp: Horisontell svarv
styrenhetens märke: HEIDENHAIN

Teknisk information - Gildemeister CTX 310 V6

Allmän information

Maskinvikt: 3950 kg

Styrenhet

Modell: PLUS IT
Märke: HEIDENHAIN

Huvuddrev

Hastighetsfrekvens för spindel: 6000 1/MIN
Motorkraft i spindeln: 12 kW
Antal axlar: 4

Rörelse

X-AXEL Rörelse: 140 mm
X-AXEL Matningskraft: 4,5 kN
X-AXEL Snabbmatning: 24 m/min
Y-AXEL Rörelse: 80 (+/- 40) mm
Y-AXEL Matningskraft: 9,0 kN
Y-AXEL Snabbmatning: 12 m/min
Z-AXEL Rörelse: 450 mm
Z-AXEL Matningskraft: 4,5 kN
Z-AXEL Snabbmatning: 30 m/min
C-AXEL Rörelse: 360° MM
C-AXEL Snabbmatning: 100 / 2: 200 min/-1

Verktyg

Antal stationer: 12
Verktygshållare : VDI 30

Ytterligare information

Maskinfördelar

Tekniska maskinfördelar:
- - Vriddiameter max. 246 mm
- - Vridlängd max. 445 mm
- - Avstånd mellan spindlar 665 mm
- - Centrumhöjd 365 mm
- - Största pass runt över bädd 500 mm
- - Sväng dia. Övergångsstyrbana 375 mm
- - Standard svarv dia. 170 - 210 mm
- - Max. Vridmoment 115 nm - c-axel 0,001 °
- - Spindellagerdiameter 100 mm - spindelhål 73 mm
- - Max. Användbar stångdiameter 50 mm
Kvalitativa maskinfördelar:
- - Max. Hastighet underspindel 6. 000 min/-1, effektkapacitet - underspindel 7,5 kw, max. Vridmoment 48 nm
- - Subspindel z2 440 mm
- - Verktygsskaft 20 x 20 mm
- - Max. Hastighetsdrivna verktygsstationer 4. 000 min/-1, effektkapacitet - drivna verktygsstationer 3,3 kw, max. Vridmoment 16 nm
- - Snabbtravers underspindel z2 30 m/min
- - Matningskraft subspindel z2 4,0 kn, totalt effektbehov 32 kva

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
