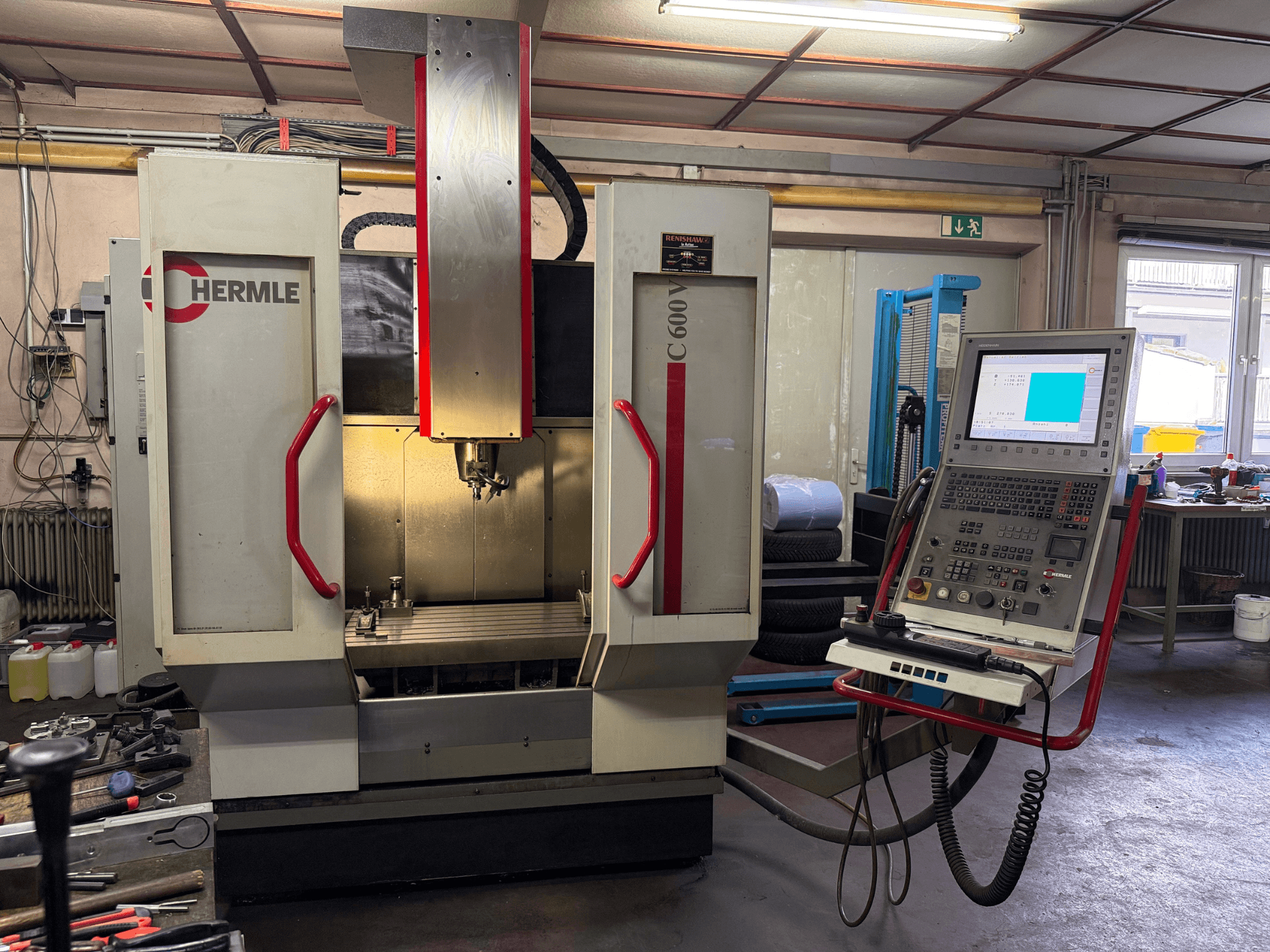

HERMLE - C600VDE-MIL-HER-2001-00005

• Spindeltimmar: 7,000 h

• Maskinens konstruktion: Modifierad gantry-design

• CNC-styrning: Heidenhain iTNC 530 med 15" TFT-färgskärm

  • Flexibel konturprogrammering

  • 6 GB minne för detaljprogram

  • 0,5 ms blockbearbetningstid

  • Parallellkörning med grafik

  • Gängskärning (styv gängtappning; utan kompenseringschuck)

  • Övervakning av verktygslivslängd

  • Ethernet-gränssnitt

• Drivning av matning

  • Matningskraft: 6 000 N

  • Snabbförflyttning: 35 m/min

  • Acceleration: 5 m/s²

  • Matarskruvens diameter/höjd (X/Y/Z): 40 / 20 mm

• Mätningssystem: Direkta skalor, upplösning 0,0001 mm

• Positionstolerans (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Huvudspindel

  • Vridmoment (100% / 40% ED): 87 / 130 Nm

  • Kona: SK40 (liknande DIN 2079), för verktygshållare enligt DIN 69871 A

• Styvt fastspänningsbord

  • Bordets yta: 800 x 465 mm

  • Max belastning: 1.000 kg

  • T-spår: 7 spår, storlek 14 mm H12, avstånd 63 mm

  • Styrspår (4:e från baksidan): 14 mm H7

• Verktygsväxlare

  • Magasinpositioner: 30

  • Max verktygsdiameter: 80 mm (125 mm med fria intilliggande positioner)

  • Max verktygslängd: 250 mm

  • Max belastning på magasinet: 120 kg

  • Spån-till-spån (VDI 2852): 5.5 s

• System för kylvätska

  • Utdragbar spånlåda och åtkomlig spånskärm

  • Tank: 200 L

  • Flödeshastighet: 40 l/min vid 3 bar

• Verktyg

  • Ansluten belastning: 400 V / 50 Hz

  • Effektförbrukning: 22 / 35 kVA

  • Tryckluft: 6 bar

• Övriga funktioner

  • Elektrisk kompensation för termisk expansion

Extra utrustning

• Elektronisk handkontrollmodul (handratt)

• SK40 mätsondssystem

• Avblåsningsanordning

• Spånspolningspistol
