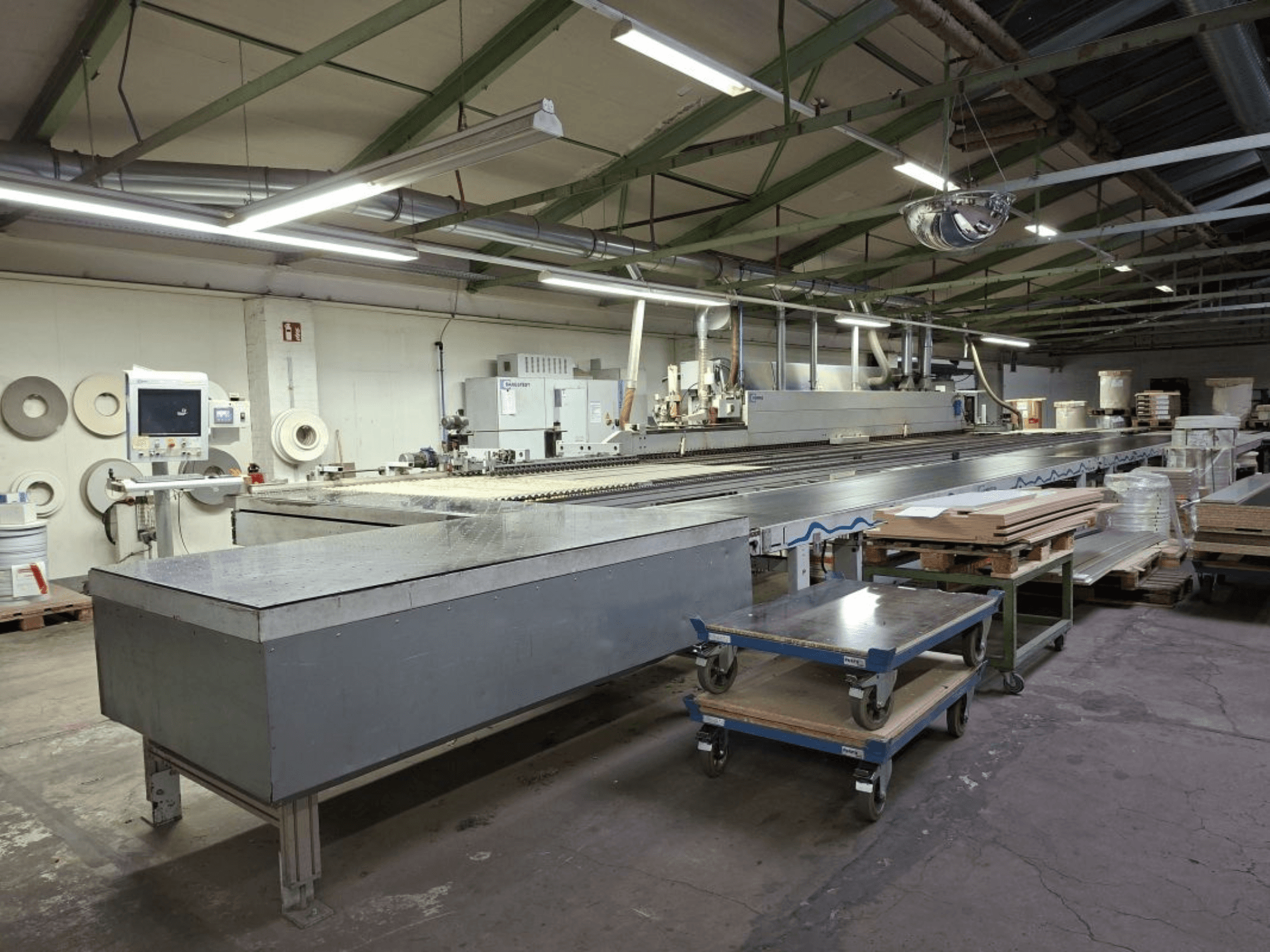

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Linje arbetsstycke kapacitet:

  • Längd 250-3000 mm

  • Bredd 120-1200 mm

  • Tjocklek 8-60 mm

• Kantpress (KAL 330) - bas och transport

  • Kontinuerlig maskinbas; arbetsstyckets stöd med rullstång utdragbar ~800 mm

  • Transportkedja 80 mm bred med gummiyta; precisionsstyrning, härdade ytor

  • Topptryck: driven rem

  • Tekniska data:

    • Matningshastighet 18-25 m/min

    • Arbetshöjd 950 mm

    • Minsta arbetsbredd: 55 mm vid 22 mm tjocklek; 100 mm vid 60 mm tjocklek (beroende på arbetsstyckets längd)

    • Arbetsstyckets överhäng/supernatant 30 mm

    • Arbetsstyckets tjocklek 12-60 mm

    • Kantmaterial från band: 0,4-20 mm (max tvärsnitt 900 mm²)

    • Kantmaterial från coil: 0,3-3 mm (max tvärsnitt: PVC 135 mm², fanér 100 mm²)

    • Max diameter på spolen 830 mm

    • Pneumatisk anslutning 7-8 bar

• Inmatningssystem och styrning (integrerat med KAL 330)

  • Flexibelt inmatningssystem wz10 för automatisk inmatning av arbetsstycket (i längd- och tvärled); för exakta, fyrkantiga delar

  • Steglös justering av inmatningsstyrningen (axel), hastigheten ställs in på inmatningsterminalen

  • Automatisk sidojustering av enheter (arbetsstyckets överhäng 30-80 mm) för limning och efterbearbetning

  • Inmatningsterminal; lösningsmedelsapplikator överst/underst

• Kantförberedelse och limning

  • Förfräsningsenhet: 2 motorer, vardera 4 kW, 150 Hz, 9000 rpm; elektropneumatisk styrning

  • Steglös vertikalaxel SF20 för automatisk centrering till skivtjocklek

  • Försmältningsenhet med lagring av granulat

  • Snabblåssystem för QA/QE-appliceringsenhet; QA-frontlimlager för färgbyte

  • Grundlimningsenhet A20; magasinets höjdjustering ±5 mm (manuell spindel)

  • Utökat magasin A6/A-E12/A20 för 2 coils (max Ø 830 mm); förvärmningsstation för QA/QE

  • Automatisk justering av tryckzon

• Trimning och fräsning

  • Trimningsenhet HL84 med stående trimningstopp för känsliga kanter

  • Pneumatisk justering av trimmotorn (2 lägen: jämnt/högt och med överhäng för konturfräsning)

  • Pneumatisk omställning av avfasning/rät; manuell justering av sidoklippstoppet när kanttjockleken ändras

  • Grovfräsenhet: 2 motorer staplade, vardera 1,5 kW, 200 Hz, 12 000 rpm; höjdjustering via topptryck

  • Pneumatisk 2-lägesinställning: grovbearbetning med ~0,2 mm överhäng / utan överhäng

  • Reserverat fritt utrymme för en finfräsenhet

  • Konturfräsenhet Servo FK13 automatisk:

    • 2 motorer à 0,4 kW, 200 Hz, 12.000 varv/min

    • Servostyrda rörelser; automatisk 8-faldig verktygsväxlare

    • Matningshastighet max 20 m/min; minsta avstånd mellan arbetsstyckena 500 mm

    • Arbetsstyckets tjocklek 12-60 mm

    • Automatisk FK-justering för identiska radier på olika kanttjocklekar; automatisk tillbakadragning

    • FK-arbetsstycksstyrning med extra fastspänning för min. detaljlängd 120 mm (enkelsidig)

• Efterbearbetning och rengöring

  • Automatisk multirengöringsenhet MN21:

    • Upp till 3 profiler; spårning från topp/botten/sida för avfasning och rundning på förfrästa PVC-kanter

    • Elektropneumatiska luftmunstycken; automatisk omställning av avfasning/radie; automatisk tillbakadragning av övre/nedre verktyg

    • Höjdjustering via topptryck

  • PVC-spånseparator överst/underst

  • Finishenhet FA11 upptill/nertill:

    • Rengöringsenhet med hårdmetallkniv; höjdjustering via topptryck

    • Spray med rengöringsmedel; poleraggregat; elektropneumatisk styrning av planskrapa

  • Universella fräsenheter: 2x UF11 styrd

    • Svängbar till max 90°; motor 6 kW; 30 mm axel; motorpositioner horisontellt/vertikalt

    • Steglösa horisontella och vertikala axlar för varje UF11

  • Bandslipenhet KS10 för raka kanter; bandhastighet 10 m/s; oscillation

    • Automatisk anpassning till kanttjocklek; automatisk tillbakadragning; steglös momentinställning

  • Cleaner 08 topp/botten: roterande linjärborstar för rengöring av ytor

• Styrning: Power Control PC22


Ytterligare utrustning

• Inmatningsbord: HOMAG Optimat TBL 100/10/16, fast anslag vänster

  • Tekniska data för maskinen:

    • Arbetsstyckets längd min 120 mm; längd max (för TBL100/25/12) 2500 mm

    • Arbetsstyckets bredd min 195 mm; max 1200 mm

    • Rull Ø 50 mm; rullavstånd ~120 mm

    • Steglös matningshastighet 7-40 m/min

    • Ungefärliga mått: längd ~1000 mm; bredd 1800 mm

    • Sidostyrning med steglöst justerbara rullar

    • 1 luftbord 1700 × 650 mm

• Retur av arbetsstycke: LIGMATECH ZHR30 "Boomerang" (standardretur för stora bitar)

  • Möjliggör 1-personsdrift av maskiner med enkelsidig genommatning

  • Kapacitet för arbetsstycke: längd 250-3000 mm; bredd 250-1200 mm; tjocklek 8-60 mm; maxvikt 60 kg

  • Lyftanordning vid utmatning för att jämna ut delar med inmatningsluftbordet

  • Tappar för små delar, sensorstyrda (automatisk positionering) för enkel svarvning

    • Mått på arbetsstycke för svarvning: längd 50-200 mm; bredd 300-800 mm

  • Bandrengöring (enkel): fast borstlinje
