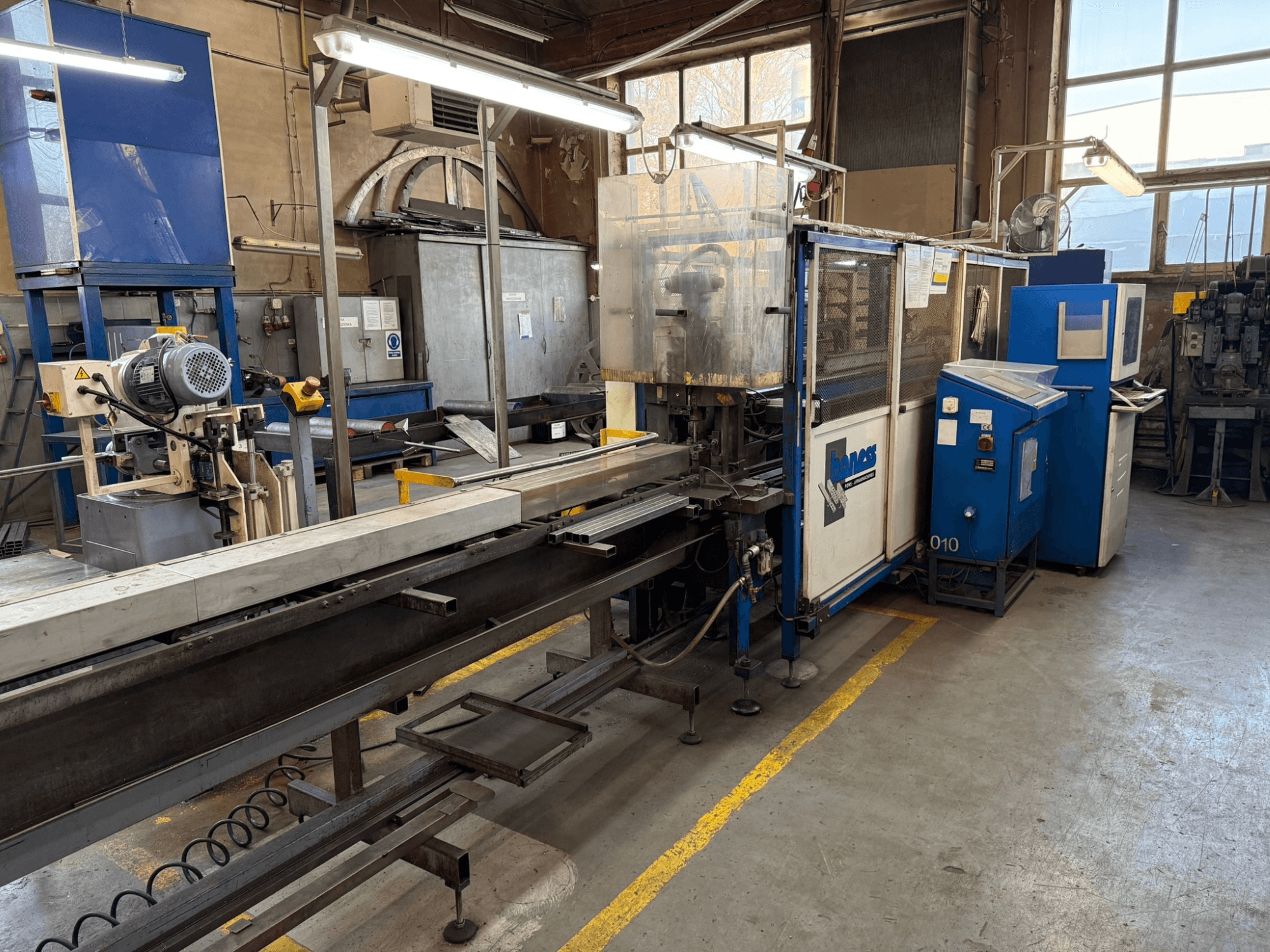

HONESS - V250-3000PL-PUN-OTH-2002-00001

Fastspänning av arbetsstycke:

• Självcentrerande produktklämma som griper tag i röret från utsidan

• Utbytbara spännbackar för olika typer av rör/profiler

• Justerbar klämposition för exakt uppriktning

Mått på arbetsstycket:

• Max produktbredd (enkelsidig stansning): 100 mm

• Max produkthöjd (enkelsidig stansning): 80 mm

• Max. produkthöjd för genomgående hål: 60 mm

• Max rörelse för produktklämmor: 3 100 mm

• Minsta avstånd från rörets ände till första stansbara hål: 30 mm

Stansningskapacitet:

• Max stansdiameter (som levererat, genomgående hål): Ø40 mm

• Station för stansning: Enkel vertikal stanscylinder

• Max stansningskraft: 250 kN vid 220 bars arbetstryck

• Max vertikal slaglängd för stanscylindern: 80 mm

Prestanda:

• Max slag per minut: Beroende på cylinderns slaglängdsinställning och håldelning

• Klämvagnens rörelsehastighet: ca 40 m/min

• Positioneringens repeterbarhet: ±0,1 mm

Maskinens storlek och räckvidd:

• Stansmaskinens arbetsområde: > 3,10 m

• Stödbordets längd: 3,00 m
