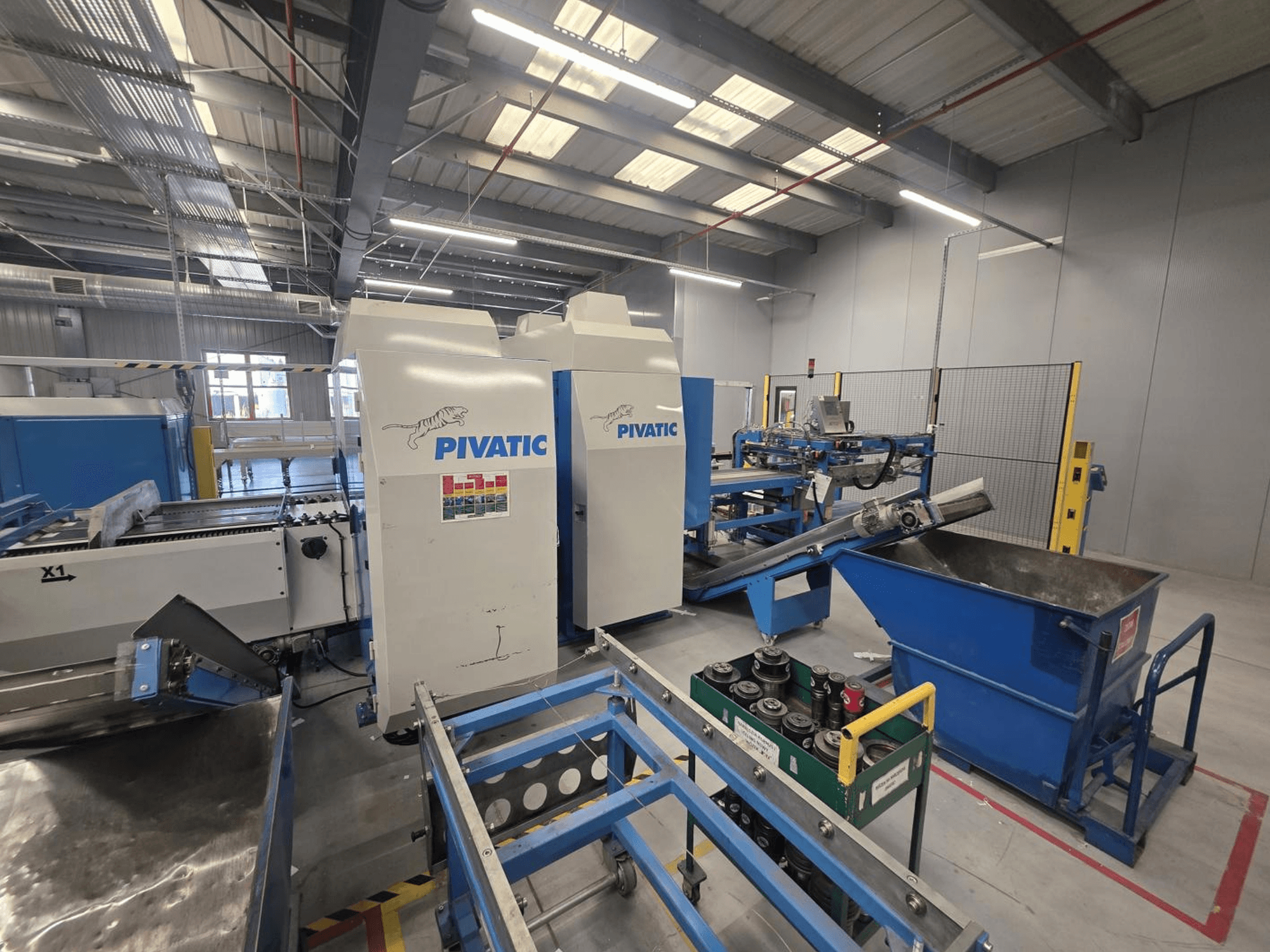

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Användningsområde: Serietillverkning av plana plåtdetaljer (paneler, fästen, höljen, delar till elskåp m.m.) som kräver hål, utskärningar och urtag

• Processflöde: Rulle → avrullning → riktning → positionering → TT-stansning → HT-stansning → skärning av detaljer → utmatning/stapling

• Tekniska specifikationer:

  • Plåtbredd: 60–830 mm

  • Plåtens tjocklek: 0,5–2,0 mm (version tillgänglig för upp till 4,0 mm)

  • Maximal rullvikt: 5 000 kg

  • Installerad effekt: 20 kW

  • Strömförsörjning: 3 x 400 V + PE

  • Frekvens: 50 Hz

• Stanssystem:

  • TT (Thick Turret): CNC-stansning med standardverktyg av kassetttyp för flexibla hål/utskärningar/konturer

  • HT (Hard Tool): Andra stanssektion med specialverktyg för repetitiva arbetsuppgifter

• Platsbehov:

  • Huvudlinjens yta: 17,5 x 5,5 m

  • Extra utrymme för skrot: 1,5 m

  • Extra utrymme för HT-sektionen: 1,55 m

• Maskinens skick: Fullt funktionsduglig och i produktion; besiktning och provkörning möjlig

Tilläggsutrustning

• Ingår:

  • Vagnar för placering av rullar

  • Rullavrullare

  • Plåträtare

  • Kontrollpanel för avrullnings-/riktningsenhet och rullvagnar

  • Huvudkontrollpanel

  • Tiltbar transportör för valbar produktutmatning

  • Transport- och staplingsmodul

  • Säkerhetssystem med fasta skydd och fotoelektriska barriärer

  • Styrskåp med hydraulaggregat

  • Vagnar för verktygskassetter

  • Transport- och förvaringsstation för hårda verktyg

• Ingår ej:

  • Stansverktyg

  • Verktygskassetter

  • Roboten som visas på vissa bilder
