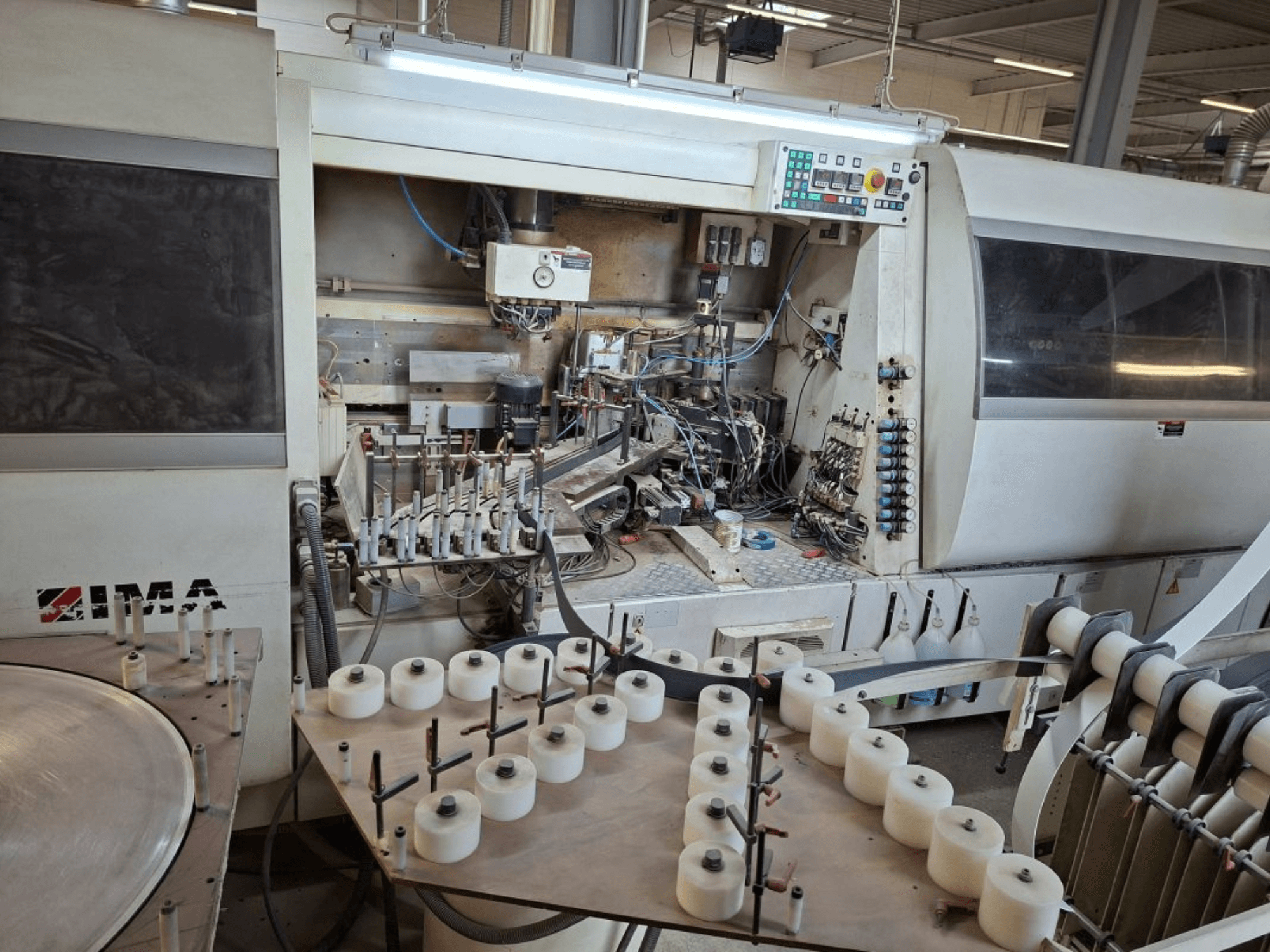

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Arbetsstycke (spånskiva/MDF)

• Arbetsstyckets längd: 250-2800 mm

• Arbetsstyckets bredd: 115-1300 mm

• Arbetsstyckets tjocklek: 8 mm (endast format) till 40 mm

• Minsta arbetsstycke: 144 × 250 × 8 mm

• Största arbetsstycket: 2800 × 1300 × 38 mm

• Arbetsstyckets vikt: max. 50 kg

• Arbetsstyckets form: rektangulärt

• Ytmaterial: direktlackering (melamin), papper, folie, fanér

• Beläggningsmaterialets överhäng på sidorna: 10 mm

Arbetsstycke (bikakeskiva; min. matningslängd 300 mm)

• Tjocklek på överdraget: 3,0 / 4,0 / 8,0 mm

• Bearbetningstillägg: kanttjocklek

• Arbetsstyckets längd: 300-2800 mm

• Arbetsstyckets bredd: 300-1300 mm

• Arbetsstyckets tjocklek: 15-100 mm (med 3 mm stödkant endast som dubbelpanel)

• Minsta arbetsstycke: 300 × 300 × 15 mm

• Största arbetsstycket: 2800 × 1300 × 100 mm

Arbetsstycke (ramskiva; min. matningslängd 300 mm)

• Tjocklek på täckning: 8,0 mm

• Bearbetningstillägg: 5,0 mm

• Material i ram: vertikalt placerad spånskiva (reducerad matning)

• Arbetsstyckets längd: 300-2800 mm

• Arbetsstyckets bredd: 300-1300 mm

• Arbetsstyckets tjocklek: max. 50 mm

Kantmaterial och profiler

• Papper- och plastkanter: 0,3-3,0 mm

• Kanter av fanér: 0,5-1,3 mm

• Stödkant: 3,0 mm

• Kanthöjd: 19-104 mm (stödkant 97 × 3 mm endast för dubbla paneler)

• Max. överhäng på övre kant: 2 mm

• Kantprofiler:

  • Papperskant: ca 0,4 mm, avfasning 15

  • Plastkant: 3,0 mm, radie 3 mm

• Med servoskärkniv (2 limningssektioner):

  • Max. kanttvärsnitt: 200 mm² (plast), 135 mm² (fanér)

Data för maskinen

• Konstant avstånd mellan arbetsstycke och kedjetransportör: 38 mm (inkl. kanttjocklek 0,3-3,0 mm)

• Genomloppsbredd (med 38 mm avstånd): min. 115 mm

• Arbetsstyckets längd i matningsriktningen: min. 150 mm

• Bashöjd (kedjetransportörens övre kant): 960 mm

• Matningshastighet: 6-30 m/min, frekvensstyrd

Bearbetningsenheter och system

• Fräs-/profilfräs-/rillningsenheter:

  • 1 × 6,6 kW, 100 Hz, 6000 rpm

  • 1 × 8,0 kW, 100 Hz, 6000 rpm (drivning av dubbla spännanordningar)

  • 1 × 4,4 kW, 100 Hz, 6000 varv/min

  • 1 × 4,4 kW, 100 Hz, 6000 varv/min

  • 1 × 4,4 kW, 100 Hz, 6000 varv/min

  • 1 × 8,0 kW, 100 Hz, 6000 varv/min

• Smältlimsapplikator för 2 limpärlor

• 300 lg radiator, 2 × 1,5 kW för förvärmning av arbetsstyckets kant

• Limningsenhet för raka kanter; kanttjocklek upp till 3 mm (beroende på magasin)

• Automatiskt PU-smältsystem: Quickmelt

• 2-faldigt kantmagasin för rullmaterial (0,3-3,0 mm)

• Servokniv för exakt kantskärning

• Servo kantmatning (inkl. för stödkanter i rullform)

• Limapplicering för arbetsstycken med en tjocklek på upp till 90 mm

• Skärenhet: 2 × 660 W, 200 Hz

• Fräsenhet: 1 × 1000 W, 400 V, 200 Hz, 12.000 varv/min, 30° svängbar

• Multipel bearbetningsenhet: 1 × 660 W, 400 V, 200 Hz, 12.000 varv/min

• Skrapenhet för multipelprofiler

• Fräsenhet: 1 × 1000 W, 400 V, 200 Hz, 12 000 varv/min, 30° svängbar

• Enhet för fleroperationsbearbetning: 1 × 660 W, 400 V, 200 Hz, 12 000 varv/min

• Skrapanordning för flera profiler

• Självgående skrapaggregat

• Buffringsenhet

Ytterligare utrustning

• Lutande rullbord SFR 1450/2260/15° för längsgående och tvärgående körning:

  • Arbetsstyckets längd (manuell matning): 300-2800 mm

  • Arbetsstyckets bredd: 190-1300 mm

  • Arbetsstyckets tjocklek: 13-60 mm

• Servo-system för inmatning x20

• Servo stoppsystem x20
