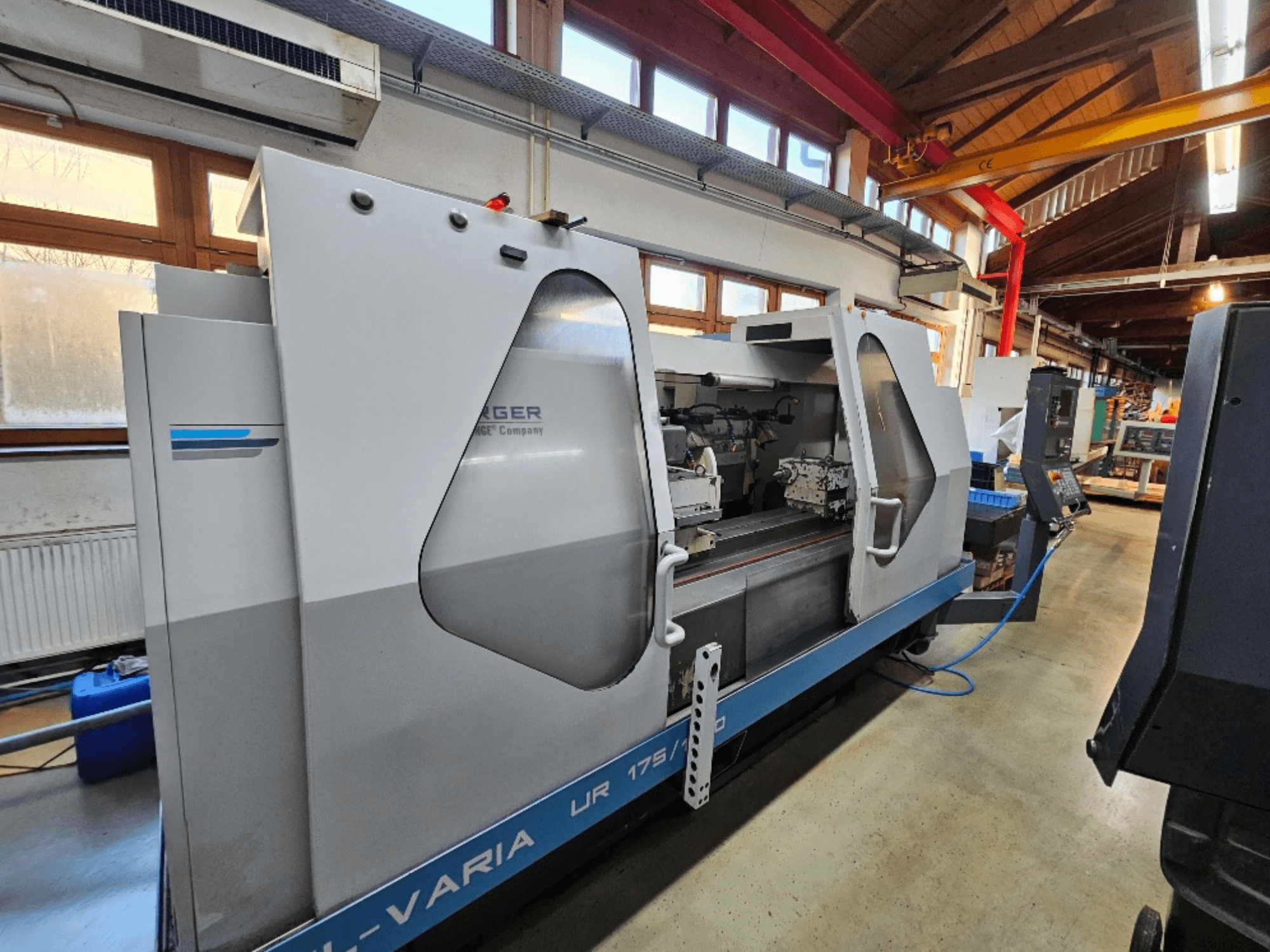

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Kapacitet: Centrumhöjd 175 mm; mellan centrum 1000 mm

• Konfiguration: Inre slipanordning; lutningsbart sliphuvud med B-axel

Sliphuvud och B-axel

• Tillgängliga sliphuvuden: R, RS, UR

• R-huvudets svängning: +30°

• RS/UR-huvuden, indexering av roterande del:

  • Manuell indexering: 180° till -190°, 2,5° steg

  • Automatisk indexering: 180° till -90° (eller -30°), steg om 2,5

• B-axel (RS/UR-huvuden): sväng +180° till -190° (vissa varianter begränsade till ca +30°); upplösning 0,1"

Arbetshuvud

• Standard arbetshuvud (C-axel): sväng -30° till +120°

  • Spindelhastighet: upp till 600 rpm (steglöst)

  • Montering av kona: MK5; reduktionshylsa MK5/MK4

  • Adapterfläns: MK5 / DIN 55027 storlek 5

  • Vridmomentskapacitet: 160 Nm

  • Max arbetsstycke mellan centrum: 150 kg

• Arbetshuvud med roterande spindel:

  • C-axel svängbar: -30° till +120°

  • Spindelhastighet: 5-500 rpm (steglöst)

  • Montering av avsmalning: MK5

  • Vridmomentskapacitet: 320 Nm (inkl. spännanordning)

  • Max arbetsstycke mellan centrumen: 220 kg

Bakdocka

• Taper: MK4

• Slaglängd för pinol: 50 mm

• Mikrojustering (tillval): ±150 µm (±0,006 in)

Slipskivor och invändig slipning

• UR-huvud:

  • Vänster skiva max: 400 × 63 mm

  • Höger hjul max (tillval): 400 × 50 mm

  • Max periferihastighet: 32 m/s

• R huvud:

  • Hjul max: 500 × 100 mm

  • Max periferihastighet: 32 m/s med 7,5 kW motor; 45 m/s med 9,2 kW motor

• RS-huvud:

  • Hjul max: 500 × 80 mm

  • Max periferihastighet: 32 m/s med 7,5 kW-motor; 45 m/s med 9,2 kW-motor

• Invändig slipning (tillval/enhet på denna maskin):

  • Monteringshål för högpresterande spindlar (HJN): 80 mm

  • Monteringshål för högfrekventa spindlar (MFV): 120 mm

Axlar och bord

• Z-axel (nedre bord):

  • Max hastighet: 15 m/min

  • Upplösning: 0,1 µm

  • Rörelse (1000 mm mellan centrum version): 1150 mm

• Svängområde för övre bord (1000 mm mellan centrum): 0 till +9°

• X-axel (slipsliden):

  • Max. rörelse: 320 mm

  • Max hastighet: 7,5 m/min

  • Upplösning: 0,1 µm

Motorer för drivning

• Släde för X-axeln: 0,94 kW (2000 min-¹)

• Bord för Z-axel: 0,94 kW (2000 min-¹)

• Indexering / B-axel: 0,63 kW (3000 min-¹)

• Slipspindel UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Slipspindel R/RS (7,5 kW-version): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Slipspindel R/RS (9,2 kW-version): 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Arbetshuvud (standard & roterande): 3,1 kW (3000 min-¹)

• Hydraulisk pump: 0,37/0,44 kW (1500/1800 min-¹)

• Hydrostatisk pump: 0,37/0,44 kW (1500/1800 min-¹)

Mått, vikt, verktyg (1000 mm mellan centrumversionerna)

• Golvutrymme (L × B): 3600 × 2000 mm

• Vikt: netto 5000 kg; brutto 6000 kg

• Minsta lufttryck: 4 bar

• Bulleremission: 70 dB(A)

Extra utrustning

• Kylvätskesystem med bandfilter
