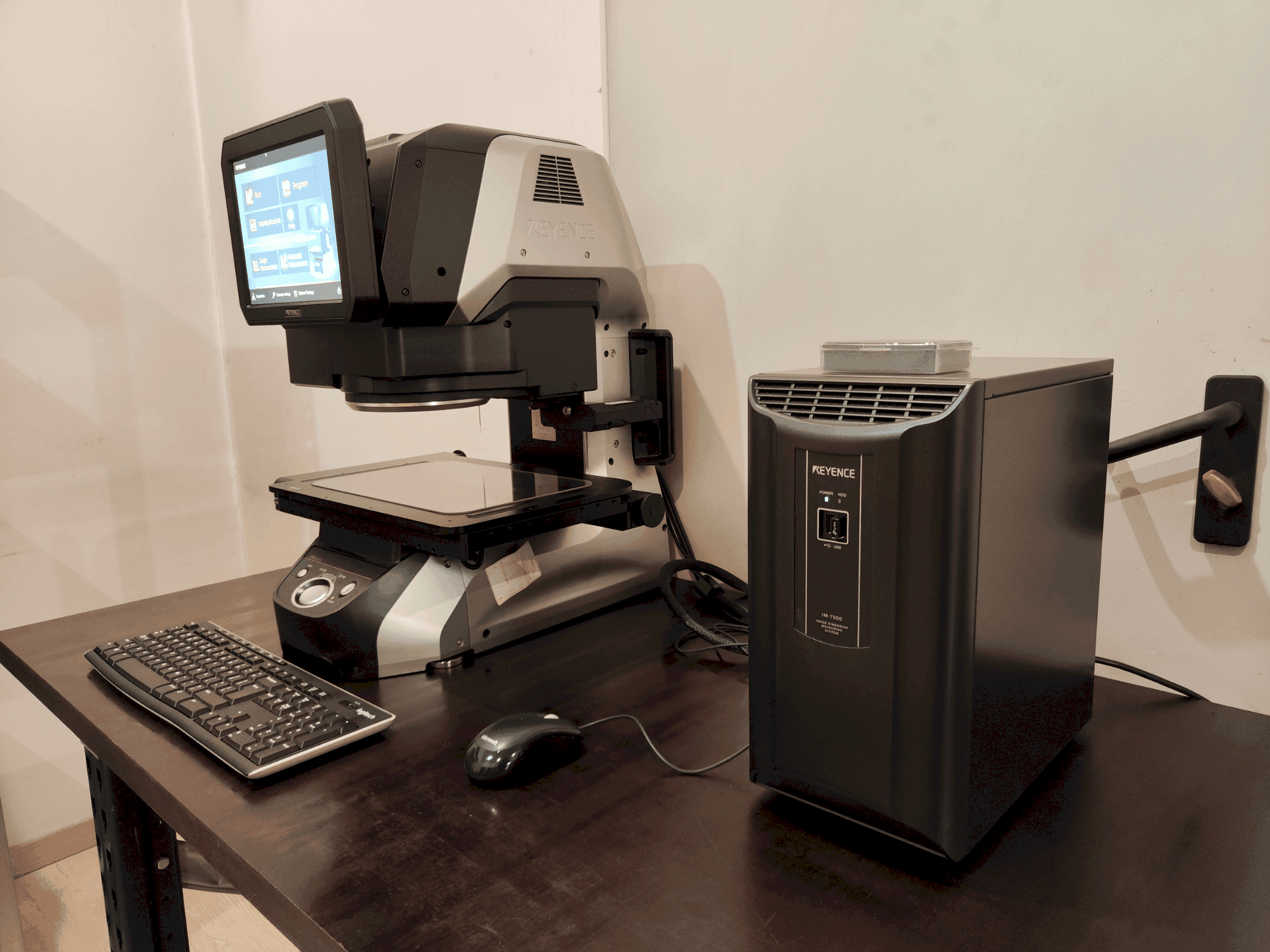

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Styrenhet: IM-7000

Bildupptagningsanordning: 1" 6,6 megapixel monokrom CMOS

Skärm: 10,4" LCD-monitor (XGA 1024×768)

Ljusmottagande lins: Dubbel telecentrisk lins

Belysningssystem: Telecentrisk transmissiv, toppljus, fyrdelad flervinkelbelysning (motoriserad), spaltringbelysning (motoriserad)

Mätningslägen: Bredfält, hög precision

Mätområde för vidfältsmätning: 300 × 200 mm (fyrkant R50)

Mätområde med hög precision: 225 × 125 mm

Minsta visningsenhet: 0,1 µm

Mätnoggrannhet (vidvinkel, utan scenrörelse): ±1 µm

Mätnoggrannhet (högprecision, utan förflyttning): ±0,5 µm

Mätnoggrannhet (vidfält, med stegförskjutning): ±2 µm

Mätnoggrannhet (hög precision, med scenrörelse): ±1,5 µm

Sammankopplad mätnoggrannhet: ±(7 + 0,02L) µm (wide-field), ±(4 + 0,02L) µm (hög precision)

Mätbart område (XY, steg): 90 × 90 mm

Maximalt mätdjup: 30 mm

Ljusprobens diameter: 3 mm

Mätkraft: 0,015 N (ljusprob), 0,3 N (höjdmätning)

Repetitionsnoggrannhet: ±2 µm

Mätområde (Z): 0-75 mm

Mätpositionens noggrannhet (XY): ±0,2 mm

Minsta visningsenhet (höjd): 1 µm

Mätbart område (XY) vidfältsläge: 145 × 95 mm

Mätbart område (XY) högprecisionsläge: 107,5 × 95 mm

XY-scenen: Motoriserat, rörelseområde 200 × 100 mm, max belastning 5 kg

Z-steg: Motoriserat, rörelseområde 75 mm

Extern fjärringång: Spänningsfri ingång (kontakt/solid-state)

Extern utgång: PhotoMOS, OK/NG/FAIL/MEAS, nominell belastning 24 VDC, 0,5 A

Gränssnitt: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 Serie A (6 portar)

Lagring av data: HÅRDDISK 500 GB

Omgivande temperatur: +10 till +35°C

Relativ luftfuktighet: 20-80% RH (ingen kondens)

Föroreningsgrad: 2

Kategori av överspänning: II

Strömförsörjningsspänning: 100-240 V, 50/60 Hz

Vikt huvud: 31 kg

Styrenhetens vikt: ~8 kg
