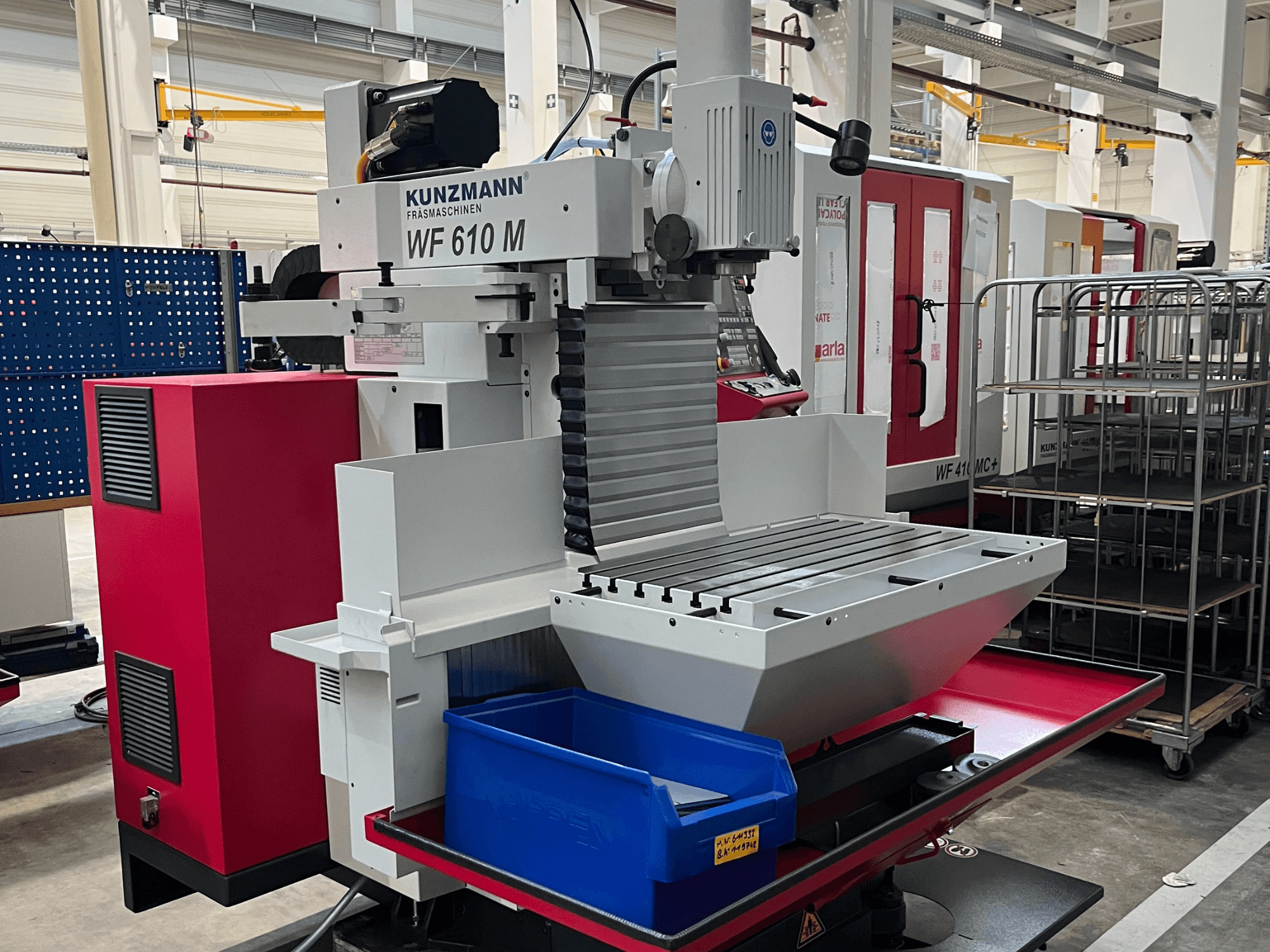

KUNZMANN - WF 610 MDE-MIL-KUN-2026-00001

- Ny maskin

- Huvuddrivning: Elektroniskt reglerad steglös huvuddrivning för vertikal frässpindel

- Spindeldrivningseffekt: 8,5 kW (S1 – 100 % ED) / 16,2 kW (S6 – 25 % ED)

- Verktygsfäste: SK 40 enligt DIN ISO 7388

-1 Form AD (tidigare DIN 69871 Form AD) med dragbult enligt DIN ISO 7388-3 Form AD (tidigare DIN 69872)

- Matningsdrivningar: Elektroniskt reglerad steglös servodrivning per axel

- Snabbförflyttningshastighet X / Y / Z: upp till max. 5 / 5 / 4 m/min (steglös)

- Bordstyp: Styvt vinkelbord (Winkeltisch, starr)

- Spännyta: 800 x 425 mm

- T-spår: 6 x 14 H7 (delning: 63 mm)

- Max. bordsbelastning: 300 kg

- Vertikalt fräshuvud: Svängbart +/- 90°, manuellt utdragbar spindel med spak, slaglängd 70 mm (fastspännbar), hastighetsberoende luftkylning

- Verktygsspänning: Automatisk mekanisk verktygsspänning, spännkraft 10 000 N (hydraulisk frigöring)

- Mätsystem: Avståndskodade linjära skalsystem, direkt, inkrementellt, upplösning 0,001 mm

- Säkerhetshandhjul: På alla 3 axlar

- Elektroniskt handhjul: Bärbart HEIDENHAIN HR 510 FS med integrerade axelvalsknappar, potentiometer för matningshastighet och nödstoppsknapp (inklusive fäste på kontrollpanelen)

- Driftspänning: 400 V / 3-fas / 50 Hz

- Nominell ström / Reservsäkring: 20 A / 25 A

- Ansluten effekt: 13 kVA - Styrspänning: 24 V

- Basmaskinens installationsvikt: ca 2 000 kg (inklusive vätskor, utan tillval/verktyg)

- Max. transportvikt: 2 100 kg

- Kylsystem: Fristående behållare, volym 66 liter

- Centralsmörjning: Automatiskt centralsmörjningssystem med separat, lättåtkomlig restoljetank

- Arbetsbelysning: Flexibel LED-armlampa

- Maskinutjämningselement: 1 sats = 4 stycken
