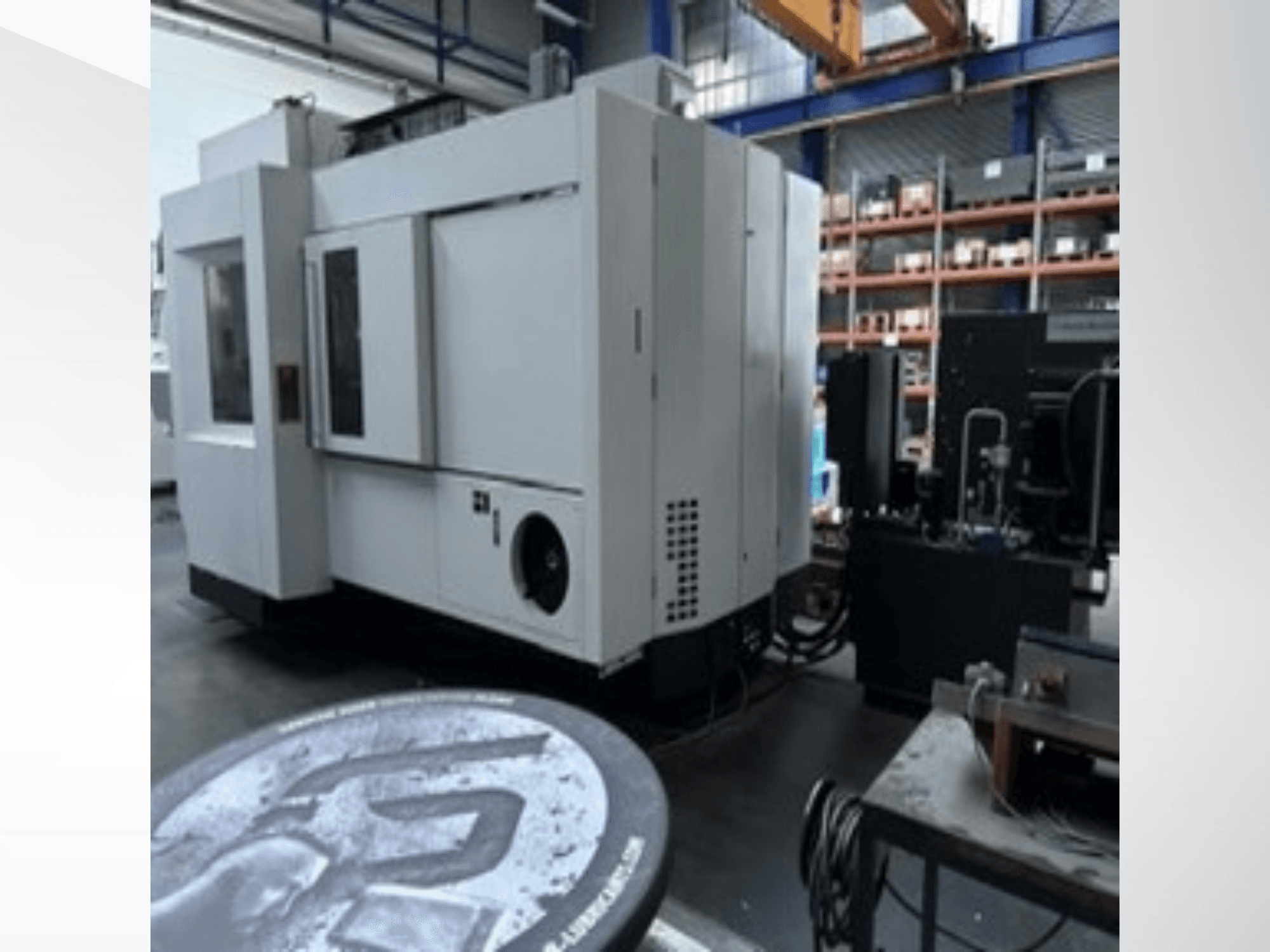

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Styrenhet: Heidenhain iTNC 530 HSCI FS (MC 6541 med HDR och Core i7-3 1,7 GHz dual-core-processor, 15,1-tums TFT-färgskärm)

- X-axelns rörelseområde: 1350 mm

- Y-axelns rörelseområde: 1150 mm

- Z-axelns rörelseområde (horisontell spindel): 895 mm

- Z-axelns rörelseområde (vertikal spindel): 700 mm

- Motorspindelns utskjutning mot Z-axeln: 700 mm

- Svängaxel A: +16° till -120° (totalt omfång 136°)

- Rotationsaxel C: n × 360°

- Antal samtidiga axlar: 5 / 5 samtidiga

- Rotationsbordets diameter: Ø 1100 mm (avplattat på två sidor till 1000 mm)

- Bordets centrering: Ø 50 H6

- T-spår: 9 spår, 100 mm avstånd, 18 H12 bredd

- Max. bordsbelastning (centrerad): 1600 kg

- Bordets klämmoment: 8000 Nm

- Bordets drivmoment (100 % ED / max): 1130 Nm / 2300 Nm

- Max. bordshastighet: 40 varv/min

- Snabbmatning / matningshastighet (X, Y): 15 / 32 m/min

- Snabbmatning / matningshastighet (Z): 15 / 32 m/min

- Svänghastighet matning / snabbmatning (A-axel): 11 / 20 varv/min (4000 / 7200 °/min)

- Max. matningskraft: 10 kN

- Acceleration: 4 m/s²

- Spindelhastighet: 0–15 000 varv/min

- Spindelkon: HSK-A63 (DIN 69893-1)

- Spindeleffekt (S6 40 % ED): 38 kW

- Spindelmoment (S6 40 % ED): 193 Nm

- Verktygsmagasinets kapacitet: 46 positioner (HSK-A63)

- Max. verktygsdiameter: 80 mm (fullt lastat) / 130 mm (delvis lastat)

- Max. verktygslängd: 300 mm

- Max. verktygsvikt: 8 kg

- Max. magasinlast: 200 kg

- Spån-till-spån-tid: ca 11 s

- Kylvätske- och spånhantering: Spåntransportör med intern kylvätsketillförsel (IKZ 18–80 bar, frekvensreglerad), 30 µm bandfilterenhet, handtvättstation

- Extern kylvätsketillförsel: 7 bar, 28 l/min

- Luftblåsning genom spindeln: Ja (upp till 10 bar)

- Mät- och kalibreringssystem: Renishaw OMP60 HSK-A63 3D-infraröd beröringssond, Renishaw NC4 2-delat laserverktygsmätsystem, KinematicsOpt

- Smarta maskinfunktioner: APS (Advanced Process System), ITC (Intelligent Thermal Control), DNC-fjärråtkomst via nätverk, rConnect Live-fjärrhjälp

- Driftstimmar:

* Styrning på (Steuerung ein): 46 889 timmar 58 minuter 07 sekunder

* Maskin på (Maschine ein): 42 786 h 48 min 49 s

* Programkörning (Programmlauf): 9 929 h 46 min 01 s

* Drivsystem på (Antriebe Ein): 34 546 h 44 min 31 s

* Spindel på (Spindel Ein): 5 660 h 25 min 27 s

- Viktiga händelser i underhålls-/reparationsloggen:

* Spindeln byttes ut den 10.11.2021 (GF-spindel för 2/782) och monterades på nytt den 29.11.2021

* Hårddisk bytt den 23 december 2022

* Drivenhet bytt ut den 24 maj 2023

* Roterande genomföring (Drehdurchführung) byttes ut den 7 september 2023

* A-axeln justerad och spindeln inställd den 21 februari 2026

- Driftspänning: 3x 400 V (+6 %/-10 %), 50 Hz

- Ansluten belastning: 67 kVA / 61 kW (med IKZ)

- Säkring: 125 A

- Tryckluftsförsörjning: 6 + 0,5 bar, ca 300 l/min
