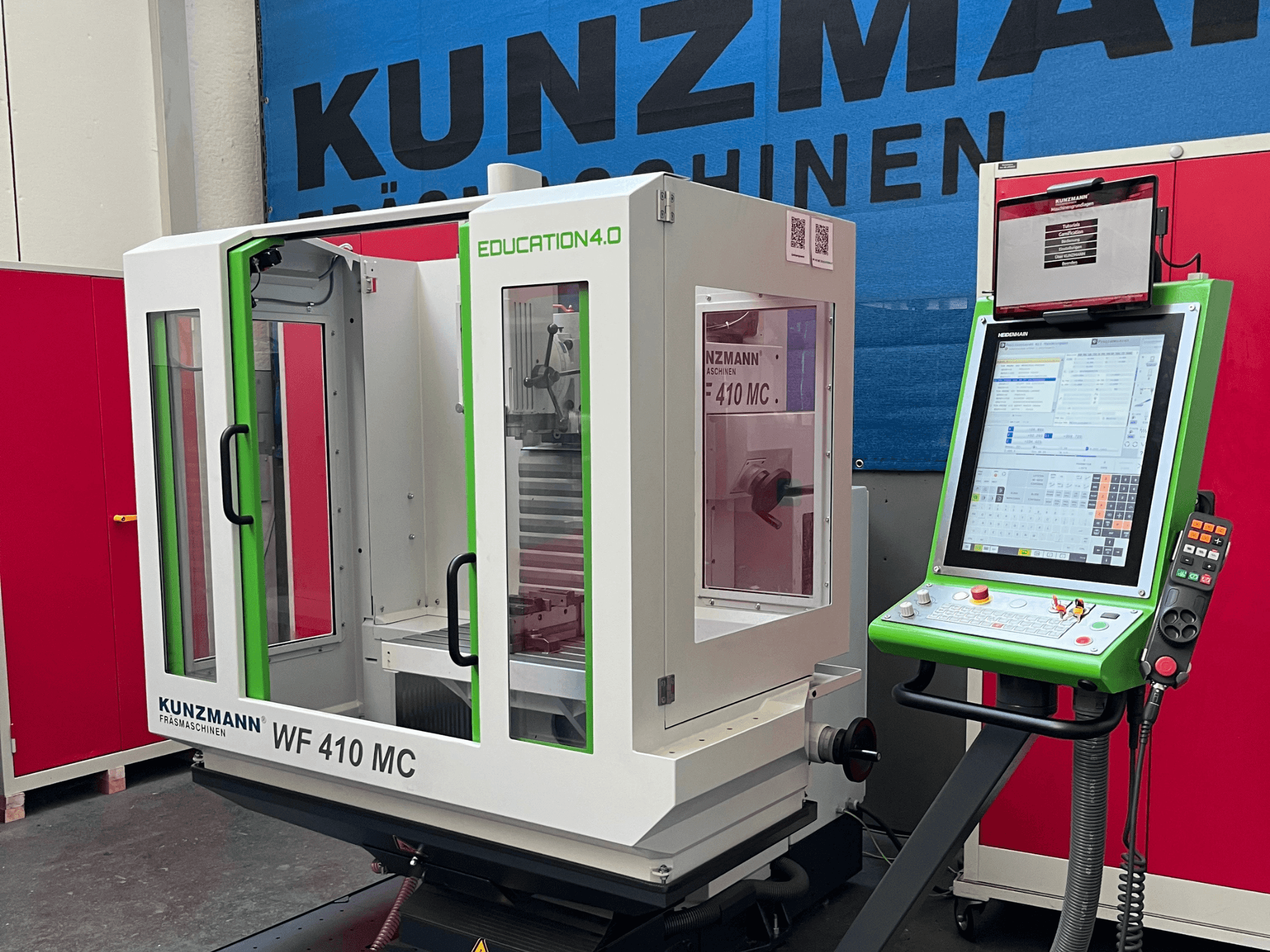

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Demonstrationsmaskin

- Maskinens drifttid: 910 h

- Spindeleffekt S1-100 % ED: 6,8 kW

- Spindeleffekt S6-25 % ED: 13,0 kW

- Spindelhastighet (manuell drift): Steglöst reglerbar 1 – max. 4 500 varv/min

- Spindelhastighet (automatisk drift): Steglöst reglerbar 1 – max. 5 000 varv/min

- Matningsdrivningar: Elektroniskt styrd, steglöst reglerbar servodrivning per axel

- Snabbförflyttning/matningshastighet X-, Y-, Z-axeln: Steglöst reglerbar upp till max. 5 / 5 / 5 m/min

- Driftspänning: 400 V - Nätfrekvens: 50 Hz - Antal faser: 3

- Märkström: 24 A - Huvudsäkring: 32 A

- Kortslutningsbrytningsförmåga: 10 kA

- Effektförbrukning / ansluten effekt: ca 17 kVA

- Styrspänning: 24 V

- Installationsvikt (basmaskin): ca 1 800 kg (inkl. vätskor, utan tillval/verktyg)

- Max. transportvikt: 2 030 kg

- Maskinkonstruktion: FEM-optimerad gjutkonstruktion i tvärslidutförande

- Leden: Härdade och slipade plana leder i X-, Y- och Z-axlarna med metallskydd

- Drivsystem: Kulskruvar i alla axlar

- Spindelkonanslutning: SK 40 enligt DIN ISO 7388-1 form AD med dragbult enligt DIN ISO 7388-3 form AD (artikelnr: 10-113300)

- Vertikalt fräshuvud: Svängområde +/- 90°, manuellt utdragbar frässpindel med vridmekanism, 70 mm slaglängd, fastspännbar, hastighetsberoende luftkylning, frässkydd

- Verktygsspänning: Automatisk mekanisk verktygsspänning, spännkraft 10 000 N, hydraulisk frigöring

- Mätsystem: Avståndskodade linjära mätsystem, direkt, inkrementellt, upplösning 0,001 mm

- Överbelastningsskydd: Överbelastningsdetektering via driv- och styrteknik

- Säkerhetshandhjul: På alla 3 axlar - Säkerhetshölje: Stänk- och spånskyddskabin monterad på spånfacket, rör sig vertikalt med axeln, gränslägesbrytare säkrad, 2 skjutdörrar fram, 1 gångjärnsdörr till höger, insynsfönster på alla sidor

- Kontrollpanel: Monterad på en lång, svängbar arm vid basen, vridbar

- Smörjning: Automatisk centralsmörjning med initial smörjmedelspåfyllning och separat spilloljekärl monterat framtill

- Kylvätskesystem: Fristående behållare, 66 L kapacitet (artikelnr: 10-450111-03)

- Maskinbelysning: Flexibel LED-armlampa

- Nivelleringselement: 1 sats = 4 stycken

- Fast vinkelbord: Spännyta 650 x 375 mm, 5 T-spår 14 H7 (delning 63 mm), max. lastkapacitet 250 kg (artikelnr: 10-470050-02)

- Styrenhet: HEIDENHAIN TNC 620 FS med funktionssäkerhet

- Skärm: 19-tums vertikal pekskärm

- Lagringskapacitet: totalt 30 GB, 7,7 GB programminne (Compact Flash CFR)

- Blockbearbetningstid: 1,5 ms - Datagränssnitt: USB, Fast Ethernet 1000 Base-T

- Elektroniskt handhjul: HEIDENHAIN HR 510 FS med integrerade axelknappar, matning och nödstopp (artikelnr: 10-112862-01)

- Funktion för automatisk avstängning av maskinen: Automatisk avstängning efter avslutad drift eller vid programmets slut (artikelnr: 10-113785)

- Förberedelsessats för avståndsmätare: För avståndsmätaren TS 460 och verktygsinställaren TT 460, inklusive mottagarenheten SE 660 (artikelnr: 10-113028)

- Hybridutbildningspaket: Surface Pro-surfplatta med ~13" pekskärm och dockningsstation, WLAN-router, stöldskydd, justerbar surfplatteshållare (7"-13") med magnetfästen, interaktiv utbildningsprogramvara och gamifieringsmoduler (SKU: 10-119102)

- Styrprogramvara: NC-programvara version 817601 18 SP4 Hotfix3 FS
