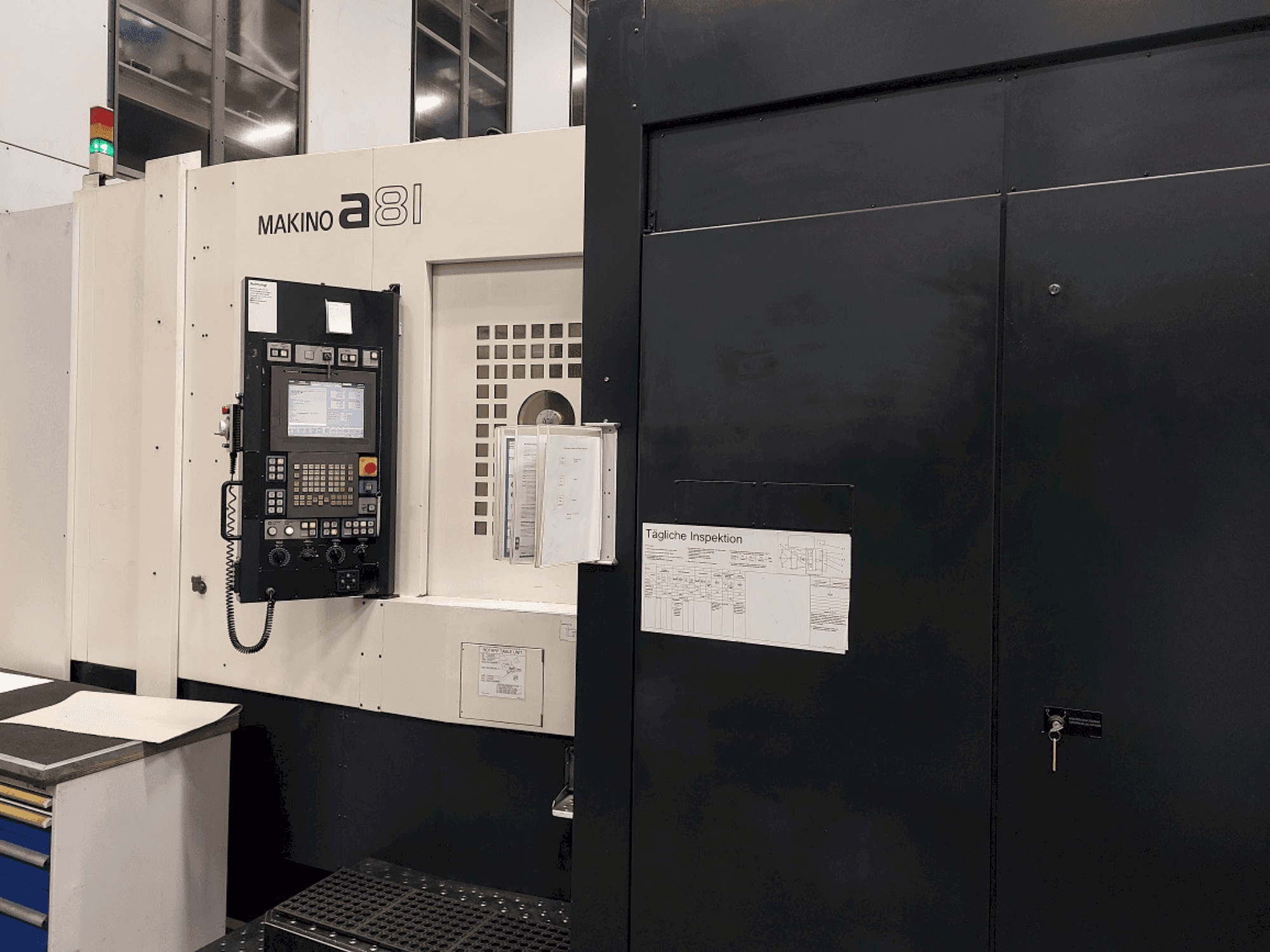

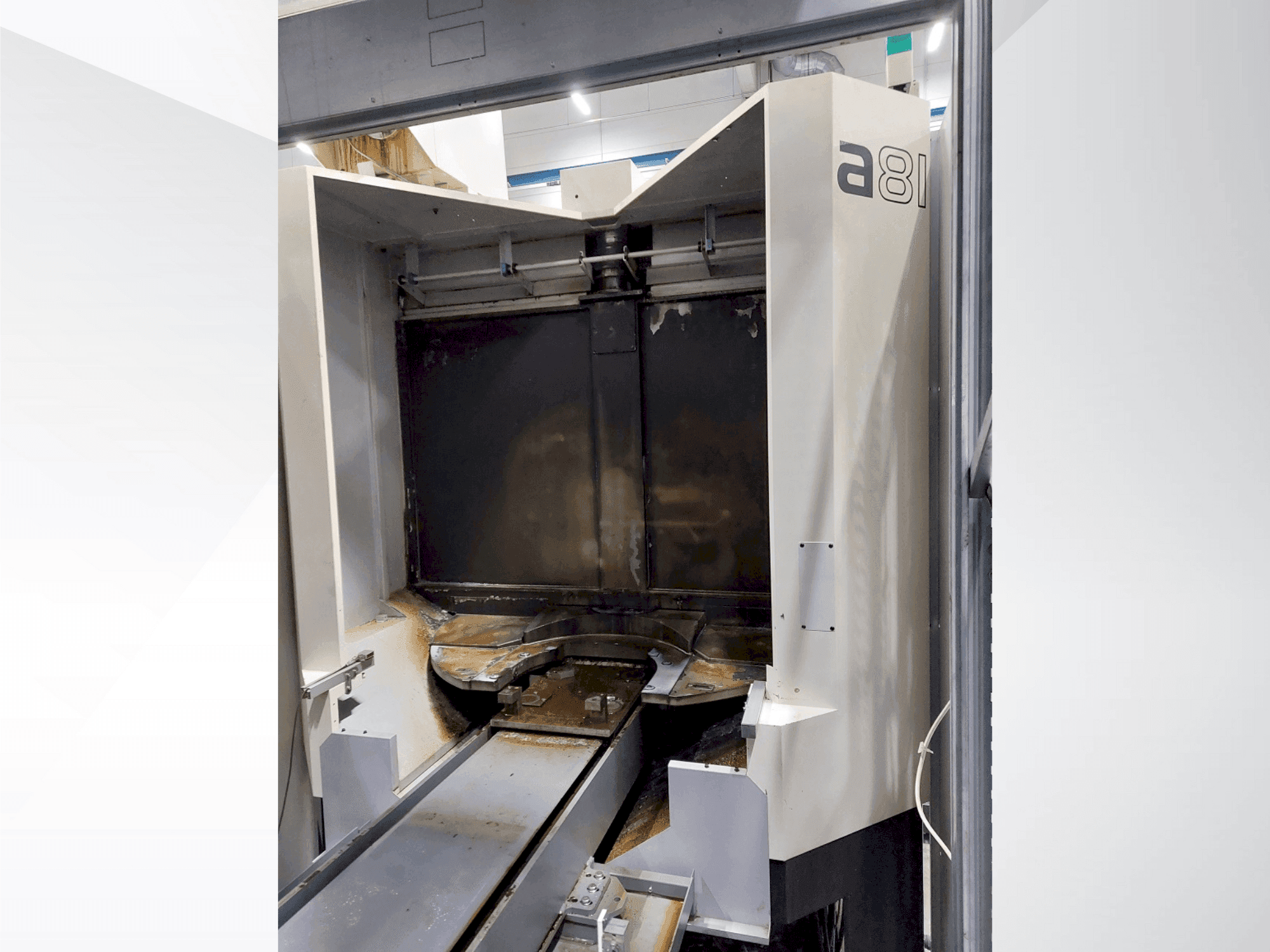

Makino - a81DE-MIL-MAK-2008-00002

Ytterligare utrustning

• Kylning av spindel

• Tanksystem med Knoll kompakt bandfilter, 3200 liter

• Tillförsel av kylvätska genom spindeln

• Utsugning av oljedimma

• Transportband med skrapor

• Konverteringssats för fristående drift (används för närvarande som systemmaskin)

Fördelar med maskinen

Tekniska fördelar med maskinen

• Kolonnens tvärgående rörelse (x-axel): 900 mm

• Höjdjustering (y-axel) av spindelenheten: 800 mm

• Bordets längsgående rörelse (z-axel): 1020 mm

• Tillåten svängdiameter i arbetsområdet: 1000 mm

• Max. svänghöjd från Svängbar höjd från pallytan: 1300 mm

• Pallstorlek: 630 x 630 mm

• Pall - nc - rundmatningsbord med 4:e nc-axel

• Inmatningsupplösning: 0. 001°

• Positioneringsnoggrannhet: ± 3 bågsekunder

• Verktygsmagasin med 242 förvaringsfack

• Belysning och filtrering:

  • Magasinbelysning (eftermonterad).

  • Pump och grovfiltrering för spolning av säng och arbetsområde.

  • 100 µm filterfleece.

• Kylningssystem:

  • Inre kylning genom spindeln (IKZ).

  • Trycksteg upp till 50 bar.

  • 40 µm filter med dubbelbrytare.

  • Montering förberedd för en extern kylpump.

• Programvara och styrning:

  • Fanuc Macro B.

  • HD-Skip-funktionalitet.

Tillval

• Förvaring & pallar:

  • Två pallar ingår.

  • Kapacitet för verktygshållare: 241 stycken.

Extra information

Strömförsörjning 400 V, 3-fas AC, 50 Hz Nominell effekt: 72 kVA Styrsystem Tillval för 48 nollpunkter och Custom Macro B Övervakning av verktygslivslängd Detektering av verktygsbrott Adaptiv matningskontroll Tryckluft genom spindeln Knoll kompaktbandfilter, 3200 liter Magnetavskiljare Dubbelkopplingsfilter för IKZ Kylmedelstillförsel genom spindeln Tryckluft genom spindeln Oljedimavskiljning Skraptransportör Styrsystem: Makino Pro5 Alternativ för 48 nollpunkter och Custom Macro B Övervakning av verktygens livslängd Detektering av verktygsbrott (parallellt med huvudoperationen) Adaptiv matningskontroll Ombyggnadssats för fristående drift (används för närvarande som en systemmaskin (FFS/FMS)) Pallväxlare med placering av 2 pallar i alternerande cykler på en station utanför arbetsområdet Pallhållare roterbar, indexerad i 90°-intervaller, 0-position elektroniskt övervakad Kodning för automatiskt programanrop när pallen sätts in Pallförvaringsstation säkrad med skyddsanordning och elektrisk förregling
